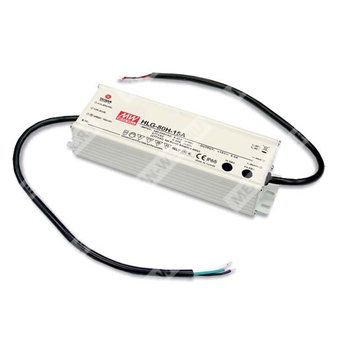

HLG-80H-36A - AC/DC драйвер светодиодов 80 Вт с активной коррекцией коэффициента мощности и комбинированным режимом стабилизации напряжения/тока.
Расшифровка партномера
- HLG — серия герметичных источников питания/LED драйверов в металлическом корпусе.
- 80H — номинальная мощность 80 Вт (класс исполнения серии H).
- 36 — номинальное выходное напряжение 36 В DC.
- A — исполнение с регулировкой выходных параметров встроенными потенциометрами; степень защиты IP65.
Назначение и принцип работы
HLG-80H-36A — промышленный LED-драйвер с двухрежимной характеристикой постоянное напряжение + ограничение тока (CV+CC). В пределах области постоянного тока источник работает как стабилизатор тока (прямая запитка LED-модулей); вне её — как стабилизатор напряжения (обычно при использовании дополнительного DC/DC драйвера). Корпус металлический, безвентиляторное охлаждение конвекцией, встроенная активная PFC.
Основные параметры модели HLG-80H-36 (применимо к HLG-80H-36A)
| Номинальное выходное напряжение |
36 В DC |
| Номинальный выходной ток |
2,3 А |
| Номинальная мощность |
82,8 Вт |
| Пульсации и шум (макс.) |
200 мВп-п |
| Диапазон регулировки выходного напряжения |
21,6…36 В (только для A-типа через встроенный потенциометр) |
| Диапазон регулировки выходного тока |
1,38…2,3 А (для A/AB-типа через встроенный потенциометр) |
| Область постоянного тока |
33…40 В |
| Допуск выходного напряжения |
±2,0% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,96 (115 В AC); PF≥0,96 (230 В AC); PF≥0,94 (277 В AC) при полной нагрузке |
| Полные гармонические искажения тока |
<20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) |
91% |
| Ток потребления AC (тип.) |
0,85 А (115 В AC); 0,425 А (230 В AC); 0,4 А (277 В AC) |
| Пусковой ток (тип.) |
70 А (twidth=485 мкс, измерено при 50% пика) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Макс. число БП на автомате 16 А |
3 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
Параметры динамики
| Время запуска/нарастания |
1200 мс / 200 мс (115 В AC); 500 мс / 200 мс (230 В AC) |
| Время удержания (тип.) |
16 мс при полной нагрузке (230/115 В AC) |
Защиты
| Перегрузка по току |
95…108%; режим ограничения тока, автовосстановление после устранения причины |
| Короткое замыкание |
«Hiccup» режим, автовосстановление после устранения причины |
| Перенапряжение на выходе |
41…49 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход-выход, вход-FG, выход-FG) / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежностные данные
| Рабочая температура корпуса |
Tcase: -40…+80°C |
| Максимальная температура корпуса |
+80°C |
| Рабочая влажность |
20…95% RH без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) |
2992,9 тыс. ч (мин.) Telcordia SR-332; 289,1 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Степень защиты |
IP65 (исполнение A) |
| Корпус |
металлический, класс I |
| Габаритные размеры (Д×Ш×В) |
195,6×61,5×38,8 мм |
| Масса |
0,84 кг |
| Проводники (типично по чертежу серии) |
Вход: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый); Выход: +V (красный), -V (чёрный) |
| Частота преобразования (внутр.) |
100 кГц |
Примечания
- Если параметр не указан отдельно, измерения выполнены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск выходного напряжения включает установочную погрешность, регулирование по сети и по нагрузке.
- Область режима постоянного тока: см. раздел о методах питания LED-модуля (характеристика CV/CC).
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом «холодном» старте; при включениях/выключениях возможно увеличение времени запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от итоговой установки, и производитель конечного изделия должен выполнить повторную квалификацию по ЭМС для полной системы.
- Для выполнения требований актуальных норм ErP для светильников данный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Ожидаемый срок службы серии достигается при температуре корпуса (точка tc/TMP по DLC) порядка 75°C или ниже.
- При высотах эксплуатации выше 2000 м требуется температурное дерейтирование: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением следует учитывать указания руководства по монтажу и обеспечению влагозащиты IP.
- Для исполнения A/AB при встраивании необходимо учитывать требования применения Type HL.
- Для продукции, поставляемой в регионы Америки, маркировка может ограничиваться UL, CE и UKCA.
