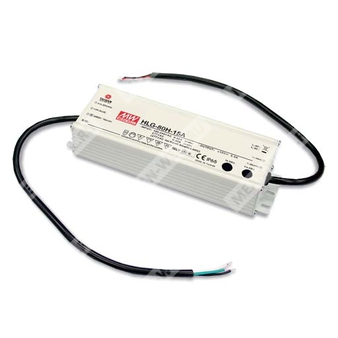

HLG-80H-36B - AC/DC светодиодный драйвер 80 Вт с комбинированным режимом стабилизации напряжения и тока и поддержкой 3‑в‑1 диммирования.
Расшифровка партномера HLG-80H-36B
- HLG — серия LED-драйверов
- 80H — номинальная мощность 80 Вт (класс/платформа серии)
- 36 — номинальное выходное напряжение 36 В
- B — исполнение с функцией диммирования 3‑в‑1 (1–10 В, ШИМ 10 В, сопротивление), класс защиты IP67
Назначение и режимы работы
- Драйвер предназначен для питания светодиодных нагрузок и может работать:
- в режиме стабилизации напряжения (Constant Voltage area);
- в режиме стабилизации тока (Constant Current area) в пределах области стабилизации тока.
- Защита при КЗ — hiccup с автоматическим восстановлением после устранения неисправности.
- Корпус металлический, конструкция без вентилятора; пригоден для внутренней/наружной установки при соблюдении условий по температуре корпуса.
Выходные параметры (HLG-80H-36)
| Номинальное выходное напряжение |
36 В |
| Диапазон выходного напряжения |
21,6…36 В |
| Номинальный ток |
2,3 А |
| Номинальная мощность |
82,8 Вт |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область стабилизации тока |
28…35 В |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,96 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,94 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения |
< 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) |
91% |
| Ток потребления (тип.) |
0,85 А при 115 В AC; 0,425 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток (тип.) |
70 А (twidth=485 мкс, измерено при 50% пике I) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Макс. количество БП на автомате 16 А |
3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Временные параметры
| Время установления/нарастания |
1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при полной нагрузке (230 В AC / 115 В AC) |
Управление яркостью (исполнение B, 3‑в‑1)
| Методы диммирования |
1…10 В DC; ШИМ 10 В; внешнее сопротивление |
| ШИМ (частота) |
100 Гц…3 кГц |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Замечание по подключению |
Не соединять DIM- с -V |
Защиты
| Перегрузка по току |
95…108%: ограничение тока (режим стабилизации тока), автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
41…49 В: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase: −40…+80°C |
| Макс. температура корпуса |
+80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| MTBF |
2992,9 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 289,1 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Степень защиты корпуса |
IP67 |
| Габаритные размеры (Д×Ш×В) |
195,6 × 61,5 × 38,8 мм |
| Масса |
0,84 кг |
| Обозначение проводов (типовое) |
Вход: FG (зелено-желтый), AC/L (коричневый), AC/N (синий)
Выход: +V (красный), −V (черный)
Диммирование: DIM+ (фиолетовый), DIM− (розовый)
|
ЭМС (соответствие)
| ЭМС излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL типа); EAC TP TC 020 |
| ЭМС устойчивость |
Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547; уровень «light industry» (грозоимпульсная стойкость Линия–Земля 4 кВ, Линия–Линия 2 кВ); KS C 9815; KS C 9547 (кроме BL типа); EAC TP TC 020 |
Стандарты безопасности (перечень)
| Соответствие стандартам |
UL8750 (тип “HL”); CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; J61347-1; J61347-2-13 (кроме BL типа); GB19510.1; GB19510.14; EAC TP TC 004; BIS IS15885 (для 36A, 54A) |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с конденсаторами 0,1 мкФ и 47 мкФ, подключенными параллельно.
- Допуск: включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Область стабилизации тока: см. раздел методики питания LED-модуля (график статической характеристики).
- При низком входном напряжении требуется дерейтинг; см. статические характеристики.
- Время установления измеряется при первом холодном старте; многократное включение/выключение может приводить к увеличению времени установления.
- Источник рассматривается как компонент конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие директивам ЭМС на уровне всей установки.
- Для выполнения требований актуальных норм ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типичный ресурс > 62 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг по окружающей температуре при высоте установки более 2000 м: 3,5°C на 1000 м для безвентиляторных исполнений (для вентиляторных моделей указано 5°C на 1000 м).
- Перед применением учитывать указания по IP и монтажу согласно руководству пользователя.
- Для A/AB типов необходимо учитывать встроенное применение для соблюдения требований Type HL.
- Для изделий, поставляемых в регионы Америк, маркировка может содержать только логотипы UL, CE и UKCA.
