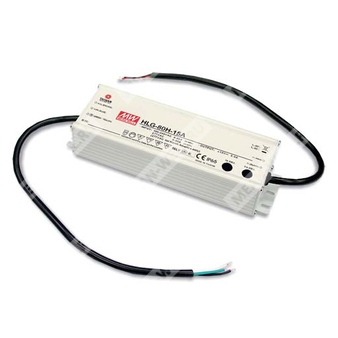

HLG-80H-48A - AC/DC светодиодный драйвер 80 Вт постоянного напряжения с режимом ограничения тока и подстройкой выходных параметров.
Расшифровка партномера
| Партномер | HLG-80H-48A |
| Серия | HLG |
| Номинальная мощность | 80H → 80 Вт (серия драйверов 80W Constant Voltage + Constant Current) |
| Номинальное выходное напряжение | 48 → 48 В |
| Исполнение (функциональная опция) | A → выходные ток (Io) и напряжение (Vo) регулируемые встроенным потенциометром |
| Класс защиты оболочки | A-тип: IP65 |
Назначение и принцип работы
HLG-80H-48A — драйвер светодиодных нагрузок с двухрежимной характеристикой: при работе в области стабилизации напряжения поддерживает выходное напряжение, а при перегрузке переходит в режим ограничения тока (стабилизация тока в заданном диапазоне). Предусмотрена работа как в режиме постоянного тока (прямое питание LED-модуля), так и в режиме постоянного напряжения (обычно с дополнительным DC/DC-драйвером).
Выходные параметры (модель 48 В)
| Модель | HLG-80H-48A |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43…53 В (для A-типа, встроенный потенциометр) |
| Номинальный выходной ток | 1,7 А |
| Диапазон регулировки выходного тока | 1,02…1,7 А (для A/AB-типа, встроенный потенциометр) |
| Номинальная мощность | 81,6 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область стабилизации тока | 48…58 В |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,96 при 115 В AC; PF≥0,96 при 230 В AC; PF≥0,94 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений | THD<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Эффективность (тип.) | 91% |
| Ток потребления AC (тип.) | 0,85 А при 115 В AC; 0,425 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth=485 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
Временные параметры
| Время запуска/нарастания | 1200 мс / 200 мс при 115 В AC; 500 мс / 200 мс при 230 В AC |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Защиты и функции
| Перегрузка по току | 95…108%; ограничение тока (стабилизация тока), автоматическое восстановление после устранения причины |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения причины |
| Перенапряжение на выходе | 59…68 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
| Активная коррекция коэффициента мощности | Встроенная активная PFC |
| Режимы стабилизации | Постоянное напряжение + постоянный ток (ограничение тока в заданной области) |
Электрическая прочность изоляции
| Вход–выход | 3,75 кВ AC |
| Вход–защитное заземление (FG) | 2 кВ AC |
| Выход–защитное заземление (FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–FG, выход–FG) при 500 В DC, 25°C, 70% RH |
ЭМС (кратко)
| ЭМС по излучению | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL-типа); EAC TP TC 020 |
| ЭМС по устойчивости | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс Line–Earth 4 кВ, Line–Line 2 кВ); KS C 9815; KS C 9547 (кроме BL-типа); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase: -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF | 2992,9 тыс. ч (мин., Telcordia SR-332); 289,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Корпус | Металлический, класс I |
| Степень защиты | IP65 (исполнение A) |
| Габаритные размеры (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Подключение | AC/L (коричневый), AC/N (синий), FG (зелено-желтый), +V (красный), -V (черный) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары 12" и оконечной емкости 0,1 мкФ + 47 мкФ (параллельно).
- Допуск: включает установочную точность, линейную стабилизацию и стабилизацию по нагрузке.
- Методики питания LED-модуля: см. раздел о методах управления LED-модулем (область стабилизации тока/напряжения).
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; при включении/выключении драйвера возможно увеличение времени запуска.
- Драйвер рассматривается как компонент для работы в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне установки.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Типовая наработка >62000 часов достигается при температуре корпуса (точка tc/TMP по DLC) порядка 75°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой: 3,5°C на 1000 м для безвентиляторных моделей при высоте эксплуатации выше 2000 м.
- Перед применением учитывать указания руководства по монтажу и требованиям к водозащите IP.
- Для A/AB-типа необходимо учитывать применение при встраивании для соответствия приложениям Type HL.
- Продукция, поставляемая в регионы Америки, может иметь только маркировки UL, CE и UKCA; уточнять у MEAN WELL.
