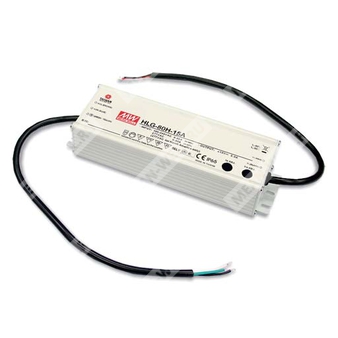

HLG-80H-48B - герметичный AC/DC драйвер светодиодов 80 Вт с выходом 48 В и диммированием 3-в-1 (1–10 В, PWM, сопротивление).
Расшифровка партномера
HLG — серия LED-драйверов в металлическом корпусе для промышленного/наружного применения.
80H — номинальная мощность 80 Вт, исполнение с активной коррекцией коэффициента мощности (PFC), широкий вход 90–305 VAC.
48 — номинальное выходное напряжение 48 В (модельный ряд 12…54 В).
B — исполнение с функцией диммирования «3 в 1» (1–10 VDC, 10 V PWM, сопротивление), степень защиты IP67.
Назначение и принцип работы
HLG-80H-48B — источник питания для светодиодных систем с комбинированной характеристикой постоянное напряжение + ограничение по току.
Устройство может работать в области постоянного напряжения и в области постоянного тока (ограничение), с защитным «hiccup» режимом при КЗ.
Предусмотрено диммирование по отдельным управляющим проводам DIM+ / DIM- (не допускается соединение DIM- с -V).
Выходные параметры (HLG-80H-48)
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения (уставка) | 28,8…48 В |
| Номинальный ток | 1,7 А |
| Номинальная мощность | 81,6 Вт |
| Пульсации и шум | 200 мВ пик‑пик (макс.) |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Область постоянного тока | 41…49 В |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC / 127…431 VDC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF ≥0,96 (115 VAC); PF ≥0,96 (230 VAC); PF ≥0,94 (277 VAC) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥60% для 115/230 VAC; ≥75% для 277 VAC) |
| КПД (тип.) | 91% |
| Ток потребления (тип.) | 0,85 А (115 VAC) / 0,425 А (230 VAC) / 0,4 А (277 VAC) |
| Пусковой ток (тип.) | 70 А, холодный старт (twidth=485 мкс, пик при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Время включения / нарастания | 1200 мс, 200 мс (115 VAC) / 500 мс, 200 мс (230 VAC) |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 VAC / 115 VAC) |
| Макс. число БП на автомате 16 А | 3 шт. (тип B) / 6 шт. (тип C) при 230 VAC |
Диммирование (исполнение B: «3 в 1»)
| Методы управления током | 1…10 VDC; 10 V PWM (100 Гц…3 кГц); сопротивление |
| Источник тока на входе диммирования | 100 мкА (тип.) |
| Синхронное диммирование нескольких драйверов | Рекомендуемое сопротивление 10 кОм/N…100 кОм/N (N — число драйверов) |
| Ограничения подключения | Не соединять DIM- с -V |
Защиты
| Короткое замыкание | «Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108% от номинала; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 48…58 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Изоляция и электрическая прочность
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход / вход–FG / выход–FG: 100 МОм (500 VDC, 25°C, 70% RH) |
Электромагнитная совместимость
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL); EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха: Линия–Земля 4 кВ, Линия–Линия 2 кВ); KS C 9815; KS C 9547 (кроме BL); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+80°C |
| Макс. температура корпуса | +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2992,9 тыс. ч (мин., Telcordia SR-332); 289,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Корпус | Металлический, класс I |
| Класс защиты IP | IP67 (для исполнения B) |
| Габариты (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Провода (вход) | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Провода (выход) | +V (красный), -V (чёрный) |
| Провода диммирования (B) | DIM+ (фиолетовый), DIM- (розовый) |
Стандарты безопасности
| Соответствие стандартам | BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; J61347-1; J61347-2-13 (кроме BL); GB19510.1; GB19510.14; EAC TP TC 004; UL8750 (Type “HL”); CSA C22.2 No. 250.0-08; BIS IS15885 (для 36A, 54A) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц, с использованием витой пары длиной 12", с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, регулирование по сети и по нагрузке.
- См. раздел методов питания LED-модуля (характеристика CV/CC).
- При низких входных напряжениях может требоваться снижение нагрузки; см. статические характеристики.
- Время включения измеряется при первом холодном старте; переключения ВКЛ/ВЫКЛ могут увеличивать время включения.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; изготовитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне системы.
- Для выполнения актуальных требований ErP данный LED-драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типичная долговечность > 62 000 часов достигается при температуре корпуса (контрольная точка tc/TMP по DLC) около 75°C или ниже.
- Для высот более 2000 м: температурный дерейтинг по окружающей среде 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства по монтажу и обеспечению степени защиты IP/водозащиты.
- Для исполнения A/AB необходимо учитывать применение в составе изделия для соответствия применению Type HL.
- Маркировка на изделиях для регионов Америки может содержать только знаки UL, CE и UKCA.
