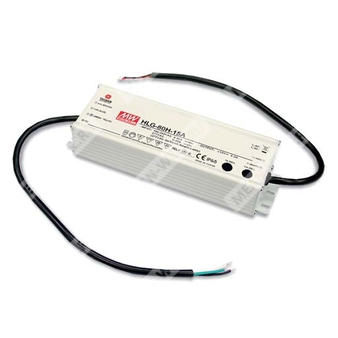

HLG-80H-54 - AC/DC светодиодный драйвер (источник питания) 80 Вт с комбинированным режимом стабилизации напряжения и тока для питания LED нагрузок.
Расшифровка партномера
| HLG | Семейство светодиодных драйверов (металлический корпус, промышленное исполнение) |
| 80H | Номинальная мощность серии: 80 Вт; исполнение H-серии |
| 54 | Номинальное выходное напряжение модели: 54 В |
| Суффикс (A/B/AB/Blank/BL/D) | Опции исполнения (IP-уровень, наличие диммирования, подстроечные резисторы и т.п.). Для HLG-80H-54 без суффикса: IP67, выходные параметры фиксированные. |
Назначение и принцип работы
HLG-80H-54 — сетевой AC/DC LED-драйвер с «двухрежимным» выходом: стабилизация напряжения (режим постоянного напряжения) с переходом в режим ограничения по току (режим постоянного тока) при соответствующей нагрузке. Предусмотрена работа как в режиме прямого питания светодиодного модуля (CC), так и в режиме CV (обычно с дополнительным DC/DC драйвером).
Исполнения и степень защиты (IP)
| Исполнение без суффикса (Blank) | IP67 | Выходной ток и напряжение фиксированные |
| A | IP65 | Регулировка выходного тока и напряжения встроенными подстроечными резисторами |
| B | IP67 | Диммирование 3-в-1 (1–10 В, 10 В PWM, сопротивление) |
| AB | IP65 | Диммирование 3-в-1 + регулировка тока подстроечником (кроме BL-типа) |
| BL | IP66 | B-тип с клеммной коробкой; UL8750 LISTED (варианты по запросу) |
| D | IP67 | Функция таймерного диммирования (по запросу) |
Выходные параметры (HLG-80H-54)
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения (режим постоянного напряжения) | 32,4…54 В |
| Номинальный выходной ток | 1,5 А |
| Номинальная выходная мощность | 81 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность установки выходного напряжения | ±2,5% |
| Диапазон регулировки выходного напряжения | 43…53 В (только для A-типа; встроенный подстроечник) |
| Диапазон регулировки выходного тока | 0,9…1,5 А (только для A/AB-типа; встроенный подстроечник) |
| Область стабилизации тока (режим CC) | 54…63 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,96 при 115 В AC; PF≥0,96 при 230 В AC; PF≥0,94 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 91% |
| Входной ток (тип.) | 0,85 А при 115 В AC; 0,425 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (холодный старт; измерено при 50% пика Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
Временные характеристики
| Время запуска/нарастания | 1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 59…68 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (соответствие)
| Эмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL-типа); EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»); грозоимпульсная стойкость: линия–земля 4 кВ, линия–линия 2 кВ; KS C 9815; KS C 9547 (кроме BL-типа); EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+80°C |
| Макс. температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2992,9 тыс. ч (мин., Telcordia SR-332); 289,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Длина проводов | 300 ± 20 мм (вход), 300 ± 20 мм (выход) |
Подключение (типовое)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), −V (чёрный).
- Для B/AB-типа: DIM+ (фиолетовый), DIM− (розовый). Требование: не соединять DIM− с −V.
Функции диммирования (для B/AB-типа)
| Методы управления током | 1–10 В DC; 10 В PWM (100 Гц…3 кГц); внешнее сопротивление |
| Ток источника сигнала диммирования | 100 мкА (тип.) |
| Особенность применения | Рекомендуется прямое подключение к светодиодам; не предназначено для работы с дополнительными драйверами |
Стандарты безопасности
| Перечень заявленных стандартов | UL8750 (тип «HL»), CSA C22.2 No.250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; J61347-1; J61347-2-13 (кроме BL-типа); GB19510.1; GB19510.14; EAC TP TC 004; BIS IS15885 (для 36A, 54A) |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", с параллельными конденсаторами 0,1 мкФ и 47 мкФ на конце линии.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- См. раздел о методах питания LED-модуля (границы области стабилизации тока/напряжения).
- При низком входном напряжении может требоваться снижение допустимой нагрузки; см. статические характеристики.
- Время запуска измеряется при первом холодном включении. Частые включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. ЭМС конечного устройства зависит от монтажа; производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной установки.
- Для выполнения требований актуального ErP для светильников данный LED-драйвер должен применяться после выключателя и не должен быть постоянно подключён к сети.
- Типовая ожидаемая наработка > 62 000 ч достигается при температуре корпуса (в особенности в точке tc / TMP по DLC) порядка 75°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой: 3,5°C на каждые 1000 м для бесвентиляторных моделей; 5°C на каждые 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением рекомендуется изучить руководство пользователя по монтажу и обеспечению влагозащиты IP.
- Для A/AB-типа необходимо учитывать встраивание для соответствия применению «Type HL».
- Изделия, поставляемые для регионов Америки, могут иметь только логотипы UL, CE и UKCA; для уточнений требуется обращение к MEAN WELL.
