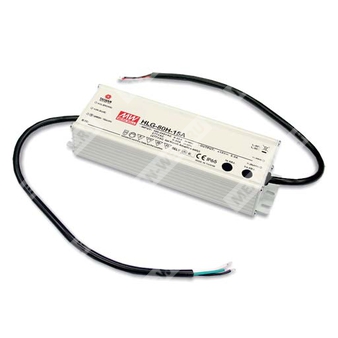

HLG-80H-54B - AC/DC светодиодный драйвер 80 Вт с комбинированным режимом стабилизации напряжения и тока и диммированием 3-в-1.
Расшифровка партномера
- HLG — серия источников питания/драйверов для светодиодных систем (металлический корпус, промышленное исполнение).
- 80H — номинальная мощность 80 Вт, семейство H.
- 54 — номинальное выходное напряжение 54 В DC.
- B — исполнение с функцией диммирования «3 в 1» (1–10 В DC / ШИМ 10 В / резистор), отдельные провода DIM+ и DIM-.
Назначение и принцип работы
Драйвер HLG-80H-54B предназначен для питания светодиодных нагрузок и может работать как в режиме стабилизации напряжения (CV),
так и в режиме стабилизации тока (CC) в пределах области постоянного тока. Встроена активная коррекция коэффициента мощности (PFC).
Для B-типа поддерживается диммирование по входу DIM (методы: 1–10 В DC, ШИМ 10 В, либо резистивное управление). Указано: не соединять DIM- с -V.
Ключевые особенности конструкции
- Металлический корпус, исполнение Class I.
- Класс 2 (Class 2 power unit).
- Пассивное охлаждение (без вентилятора).
- Степень защиты корпуса: IP67 (для B-типа).
Выходные параметры (модель HLG-80H-54B)
| Номинальное выходное напряжение | 54 В DC |
| Диапазон выходного напряжения (режим CV) | 32,4…54 В |
| Номинальный выходной ток | 1,5 А |
| Номинальная мощность | 81 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область стабилизации тока (CC region) | 54…63 В |
| Диапазон регулировки тока | 0,9…1,5 А (только для A/AB-типа; для B-типа не указано) |
| Регулировка выходного напряжения | Не указана для B-типа (в документе регулировка Vo — для A/AB-типа) |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,96 при 115 В AC; PF≥0,96 при 230 В AC; PF≥0,94 при 277 В AC (при полной нагрузке) |
| THD | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Ток потребления (тип.) |
0,85 А / 115 В AC; 0,425 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth=485 мкс, измерено при 50% пикового тока) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
Эффективность
Функции диммирования (B-тип: 3 в 1)
| Методы управления | 1…10 В DC; ШИМ 10 В; резистивное управление |
| Диапазон частоты ШИМ | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Синхронное диммирование нескольких драйверов | Резистор 10 кОм/N…100 кОм/N (N — количество драйверов) |
| Ограничения подключения | Не соединять DIM- с -V |
| Рекомендация по применению | Рекомендуется прямое подключение к светодиодам; не предназначено для работы с дополнительными драйверами |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение тока (режим CC), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 59…68 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход / вход–FG / выход–FG: 100 МОм при 500 В DC, 25°C, 70% RH |
Электромагнитная совместимость (общее)
| Устойчивость |
Соответствие EN/IEC 61000-4-2,3,4,5,6,8,11; EN/IEC 61547 (уровень light industry);
грозоимпульсная стойкость: Линия–Земля 4 кВ, Линия–Линия 2 кВ
|
| Излучение |
Соответствие EN/IEC 55015; EN/IEC 61000-3-2 класс C (при нагрузке ≥60%); EN/IEC 61000-3-3 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса (Tcase) | -40…+80°C |
| Макс. температура корпуса | +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
Временные параметры
| Время запуска/нарастания | 1200 мс / 200 мс при 115 В AC; 500 мс / 200 мс при 230 В AC |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Степень защиты корпуса | IP67 (для B-типа) |
| Проводники (цветовая маркировка) |
Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый)
Выход DC: +V (красный), -V (чёрный)
Диммирование: DIM+ (фиолетовый), DIM- (розовый)
|
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по выходному напряжению включает установочную погрешность, линейную и нагрузочную стабилизацию.
- Область стабилизации тока — см. раздел о методах питания LED-модуля (характеристика CV/CC).
- При пониженных входных напряжениях может требоваться дерейтинг; см. статические характеристики.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; производитель конечного изделия должен повторно подтверждать соответствие EMC для полной установки.
- Для выполнения требований актуальных ErP-регламентов драйвер допускается применять только после выключателя (не допускается постоянное подключение к сети без возможности отключения).
- Дерейтинг по температуре окружающей среды при высоте установки более 2000 м: 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Для примечаний по монтажу и обеспечению влагозащиты следует использовать руководство пользователя производителя.
- Для A/AB-типа требуется учитывать встроенное применение для соответствия Type HL (примечание приведено в документе; для B-типа параметры не уточняются).
- Некоторые изделия, поставляемые для регионов Америки, могут иметь только маркировки UL, CE и UKCA.
