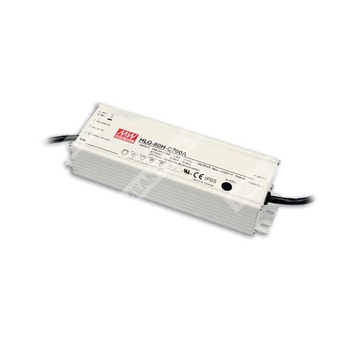

HLG-80H-C350A - AC/DC драйвер светодиодов постоянного тока 350 мА для прямого питания LED модулей.
Идентификация и расшифровка партномера
Партномер: HLG-80H-C350A
- HLG — серия светодиодных источников питания (LED driver) в металлическом корпусе.
- 80 — класс мощности серии (номинально 90 Вт для HLG-80H-C).
- H — исполнение с расширенным диапазоном входного напряжения до 305 VAC.
- C — выход в режиме стабилизации тока (Constant Current Mode).
- 350 — номинальный выходной ток 350 мА.
- A — функциональная опция: регулировка выходного тока встроенным потенциометром; степень защиты IP65.
Общее назначение и конструктив
- Режим работы: стабилизация выходного тока (прямое питание светодиодов).
- Корпус: металлический, класс I.
- Активная коррекция коэффициента мощности (PFC): встроенная.
- Степень защиты: IP65 (исполнение A-типа).
- Применения: уличное LED освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение промышленных зон/ангаров.
Выходные параметры (HLG-80H-C350A)
| Номинальный выходной ток | 350 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% макс. при номинальном токе |
| Номинальная выходная мощность | 89,95 Вт |
| Область стабилизации тока (постоянного тока) | A-тип: 128…257 В |
| Диапазон регулировки выходного тока | 210…350 мА (для A/AB-типа, встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 / 115VAC; PF ≥ 0,96 / 230VAC; PF ≥ 0,94 / 277VAC (при полной нагрузке) |
| Коэффициент гармонических искажений тока | THD < 20% (при нагрузке ≥ 60% для 115/230VAC; при нагрузке ≥ 75% для 277VAC) |
| КПД (тип.) | 91,5% |
| Потребляемый ток сети (тип.) | 0,88 A / 115VAC; 0,45 A / 230VAC; 0,38 A / 277VAC |
| Пусковой ток (тип.) | 60 A (twidth = 410 мкс, измерено при 50% Ipeak) при 230VAC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА при 277VAC |
| Время запуска | 500 мс при 115VAC, 230VAC |
| Максимум источников на автомате 16А | 4 шт. (тип B) / 8 шт. (тип C) при 230VAC |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 300…340 В; отключение выходного напряжения с автовосстановлением или восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-PE / выход-PE: 100 МОм, 500 VDC, 25°C, 70% RH |
Электромагнитная совместимость и нормы безопасности
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень тяжёлой промышленности); грозоимпульсная стойкость: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 10…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| MTBF | мин. 3098,6 тыс. ч (Telcordia SR-332); мин. 309,8 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
Функциональные особенности исполнения A-типа
- Регулировка выходного тока Io ADJ встроенным потенциометром (для A/AB-типа).
- Диммирование «3 в 1» (1–10 V, PWM 10 V, сопротивление) относится к B/AB-типу; для A-типа не заявлено.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика согласования с LED модулем приведена в разделе «Способы питания LED модуля» (характеристика области стабилизации тока).
- При низких входных напряжениях может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом включении «холодного» источника; многократное включение/выключение может увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на собранной системе.
- Для соответствия требованиям актуального ErP для светильников данный LED драйвер допускается использовать только после выключателя и без постоянного подключения к сети.
- Ресурс серии > 62000 часов достигается при температуре корпуса (точка tc / TMP по DLC) порядка 70°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C на каждые 1000 м для моделей без вентилятора; 5°C на каждые 1000 м для моделей с вентилятором.
- Для примечаний по применению и требованиям к обеспечению влагозащиты IP перед использованием необходимо изучить руководство пользователя.
