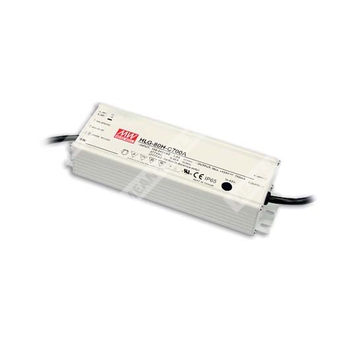

HLG-80H-C350B - AC/DC драйвер светодиодов постоянного тока 350 мА для прямого питания светодиодных модулей.
Расшифровка партномера HLG-80H-C350B
- HLG — серия LED-драйверов (источник питания для светодиодов).
- 80H — семейство по мощности: класс 90 Вт; также обозначает исполнение с расширенным входным диапазоном до 305 В AC.
- C — режим стабилизации тока (Constant Current Mode).
- 350 — номинальный выходной ток 350 мА.
- B — функциональное исполнение с 3-в-1 диммированием (1–10 В DC, 10 В PWM, резистор) и уровнем защиты корпуса IP67.
Назначение и принцип работы
HLG-80H-C350B — герметичный AC/DC драйвер для светодиодов, работающий в режиме стабилизации выходного тока и предназначенный для прямого подключения LED-нагрузки.
Драйвер рассчитан на питание от сети переменного/постоянного тока широкого диапазона и поддерживает регулирование яркости через вход DIM.
Ключевые особенности
- Выход в режиме постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструктив класса I (с защитным заземлением FG).
- Исполнение для наружной/внутренней установки: IP67 (для типа B).
- Регулировка тока через 3-в-1 диммирование: 1–10 В DC, 10 В PWM (100 Гц…3 кГц), резистор.
- Защиты: короткое замыкание, перенапряжение, перегрев.
Выходные параметры (OUTPUT) — HLG-80H-C350B
| Номинальный выходной ток | 350 мА |
| Диапазон регулировки выходного тока | 210…350 мА (только для A/AB-типа, через встроенный потенциометр) |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% макс. при номинальном токе |
| Номинальная мощность | 89,95 Вт |
| Область стабилизации тока (диапазон выходного напряжения) | 167…257 В (тип B) |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Время запуска | 500 мс (115 В AC), 230 В AC |
| КПД (тип.) | 91,5% |
| Входной ток (тип.) | 0,88 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Коэффициент мощности (тип.) | PF ≥0,98 при 115 В AC; PF ≥0,96 при 230 В AC; PF ≥0,94 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока THD | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Пусковой ток (тип.) | 60 А (twidth=410 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Макс. количество источников на автомате 16 А | 4 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Диммирование (для типа B)
| Методы диммирования | 1–10 В DC; 10 В PWM; резистор между DIM+ и DIM- |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника на входе диммирования | 100 мкА (тип.) |
| Требование по подключению | Не соединять DIM- с -V |
Защиты (PROTECTION)
| Короткое замыкание | Режим «икания» (hiccup), автовосстановление после устранения неисправности |
| Перенапряжение на выходе | 300…340 В; отключение выходного напряжения с автовосстановлением или восстановлением после переподключения питания |
| Перегрев | Отключение выходного напряжения, восстановление после переподключения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–FG, выход–FG) / 500 В DC / 25°C / 70% RH |
Соответствие стандартам безопасности и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (независимый); GB19510.1; GB19510.14; EAC TP TC 004; одобрение IP65 или IP67 |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «тяжёлая промышленность» (импульсные помехи линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 10…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
| MTBF | 3098,6 тыс. ч мин. (Telcordia SR-332); 309,8 тыс. ч мин. (MIL-HDBK-217F, 25°C) |
Механические данные и подключение (OTHERS)
| Габаритные размеры (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Степень защиты оболочки | IP67 (исполнение B) |
| Схема проводов (по цветам) | AC/L — коричневый; AC/N — синий; FG — зелёный/жёлтый; +V — коричневый; -V — синий; DIM+ — фиолетовый; DIM- — розовый |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод подключения и требования к работе в режиме стабилизации тока приведены в разделе о способах управления LED-модулем.
- При пониженных входных напряжениях может потребоваться снижение нагрузки; ориентироваться по разделу статической характеристики.
- Время запуска измерено при первом «холодном» включении; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от монтажа, и производитель конечного изделия должен повторно подтвердить соответствие по ЭМС на уровне всей установки.
- Для выполнения требований актуальных ErP-норм для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовой ресурс серии достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: для безвентиляторных моделей 3,5°C на каждые 1000 м при высоте эксплуатации более 2000 м.
- Перед применением учитывать указания руководства пользователя по установке и обеспечению влагозащиты IP.
