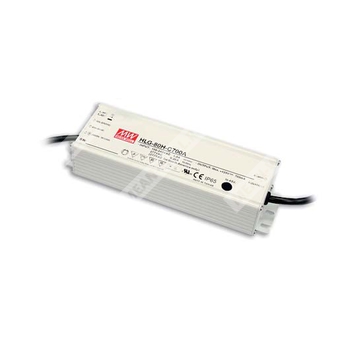

HLG-80H-C700A - AC/DC драйвер светодиодов постоянного тока 700 мА для прямого питания LED-модулей.
Расшифровка партномера
- HLG — серия герметизированных LED-драйверов в металлическом корпусе с активной коррекцией коэффициента мощности.
- 80H — номинальный класс мощности серии (около 90 Вт), исполнение с расширенным диапазоном входного напряжения до 305 VAC.
- C — режим стабилизации постоянного тока (Constant Current).
- 700 — номинальный выходной ток 700 мА.
- A — функциональная опция тип A: регулировка выходного тока встроенным потенциометром; уровень защиты корпуса IP65.
Назначение и область применения
- Уличное светодиодное освещение.
- Светодиодные рыболовные лампы.
- Светодиодное освещение портов/гаваней.
- Архитектурная подсветка зданий.
- Тепличное освещение.
- Светодиодное освещение складских/погрузочных зон (bay lighting).
Ключевые особенности
- Выход в режиме стабилизации тока (постоянный ток) для прямого питания светодиодов.
- Металлический корпус, исполнение Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты корпуса: IP65 (для типа A).
- Работа при температуре корпуса Tcase от -40 до +80°C при естественной конвекции.
Параметры выхода (OUTPUT) для HLG-80H-C700 (тип A)
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 90.3 Вт |
| Область стабилизации тока (постоянный ток) | Тип A: 64–129 В |
| Диапазон регулировки тока | 420–700 мА (для типов A/AB через встроенный потенциометр) |
| Допуск по току | ±5% |
| Пульсации тока | 8.0% макс. при номинальном токе |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90–305 VAC; 127–431 VDC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0.98 / 115 VAC; PF ≥ 0.96 / 230 VAC; PF ≥ 0.94 / 277 VAC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% (нагрузка ≥ 60% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| КПД (тип.) | 91.5% |
| Ток потребления от сети (тип.) | 0.88 A / 115 VAC; 0.45 A / 230 VAC; 0.38 A / 277 VAC |
| Пусковой ток (тип.) | COLD START 60 A (twidth = 410 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0.75 мА при 277 VAC |
Временные параметры
| Время запуска | 500 мс при 115 VAC, 230 VAC |
Защиты (PROTECTION)
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 150–170 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение (вход–выход) | 3.75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) | 2.0 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) | 1.5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–FG, выход–FG) / 500 VDC / 25°C / 70% RH |
ЭМС и нормативы
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| ЭМС, излучаемые помехи |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС, помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень тяжёлой промышленности); грозоимпульс: Line–Earth 4 кВ, Line–Line 2 кВ; EAC TP TC 020 |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 10…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; в течение 72 мин по осям X, Y, Z |
Надёжность и прочие параметры
| MTBF | 3098.6 тыс. часов мин. (Telcordia SR-332); 309.8 тыс. часов мин. (MIL-HDBK-217F, 25°C) |
| Габариты (Д×Ш×В) | 195.6 × 61.5 × 38.8 мм |
| Масса | 0.84 кг |
| Упаковка | 16 шт.; 14.4 кг; 0.54 CUFT |
| Макс. число БП на автомате 16 A | 4 шт. (тип B) / 8 шт. (тип C) при 230 VAC |
Степень защиты корпуса
| Класс защиты IP | IP65 (тип A) |
Подключение и проводники (по механической схеме)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (коричневый), -V (синий).
- Тип A: наличие встроенного регулятора Io ADJ (потенциометр на корпусе).
- Длина выводов: 300 ± 20 мм (для групп кабелей по чертежу).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика работы с LED-модулем: источник работает в режиме постоянного тока для прямого питания светодиодов.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом холодном старте; частые включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на собранной системе.
- Для выполнения требований актуальных норм ErP для светильников данный LED-драйвер должен применяться за выключателем и не должен быть постоянно подключён к сети.
- Типичная наработка серии > 62 000 часов достигается при температуре корпуса (tc point / TMP по DLC) около 70°C или ниже.
- Для высот более 2000 м: дерейтинг по температуре окружающей среды 3.5°C/1000 м для безвентиляторных моделей (для вентиляторных — 5°C/1000 м).
- Перед применением следует учитывать рекомендации по монтажу и обеспечению степени защиты IP, приведённые в руководстве пользователя.
