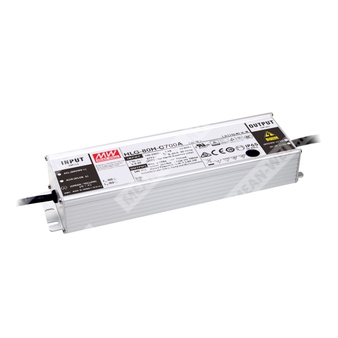

HLG-80H-C700AB - AC/DC светодиодный драйвер (источник питания) постоянного тока 700 мА для прямого питания LED-модулей.
Расшифровка партномера HLG-80H-C700AB
- HLG — серия LED-драйверов в металлическом корпусе с активной коррекцией коэффициента мощности (PFC).
- 80 — номинальная мощность серии (класс 80; для данной C-серии фактически около 90 Вт по спецификации).
- H — исполнение для расширенного диапазона входного напряжения (до 305 VAC).
- C — режим стабилизации тока (Constant Current Mode).
- 700 — номинальный выходной ток 700 мА.
- AB — функциональный вариант: регулировка выходного тока встроенным потенциометром и 3-в-1 диммирование (1–10 V, PWM 10 V, сопротивление), класс защиты IP65.
Назначение и общая информация
HLG-80H-C700AB — драйвер светодиодов, работающий в режиме стабилизации выходного тока и рассчитанный на прямое питание LED-цепочек без дополнительных драйверов. Конструктивно выполнен в металлическом корпусе (класс I) и пригоден для внутреннего и наружного применения при соблюдении требований по монтажу и тепловому режиму.
Функциональные особенности
- Режим стабилизации тока (постоянный ток) для прямого питания светодиодов.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Регулировка выходного тока Io ADJ встроенным потенциометром (для A/AB-типов).
- Диммирование 3-в-1 (для B/AB-типов): 1–10 VDC, PWM 10 V, резистивное.
- Степень защиты корпуса: IP65 (для варианта AB).
- Защиты: короткое замыкание (hiccup), перенапряжение, перегрев.
Параметры выхода (OUTPUT) — модель 700 мА
| Номинальный выходной ток |
700 мА |
| Номинальная мощность |
90,3 Вт |
| Область стабилизации тока (Constant Current Region) |
A-Type: 64–129 V; B-Type: 84–129 V |
| Диапазон регулировки тока (встроенный потенциометр, для A/AB) |
420–700 мА |
| Пульсации тока |
8,0% макс. при номинальном токе |
| Допуск по току |
±5% |
| Защита от перенапряжения (порог) |
150–170 V |
| Защита от короткого замыкания |
Режим hiccup, автовосстановление после устранения неисправности |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Параметры входа (INPUT)
| Диапазон входного напряжения |
90–305 VAC; 127–431 VDC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 VAC; PF ≥ 0,96 при 230 VAC; PF ≥ 0,94 при 277 VAC (при полной нагрузке) |
| Коэффициент гармонических искажений |
THD < 20% (нагрузка ≥ 60% при 115/230 VAC; нагрузка ≥ 75% при 277 VAC) |
| КПД (тип.) |
91,5% |
| Ток потребления AC (тип.) |
0,88 A при 115 VAC; 0,45 A при 230 VAC; 0,38 A при 277 VAC |
| Пусковой ток (тип.) |
60 A (twidth = 410 мкс, измерено при 50% Ipeak) при 230 VAC; соответствует NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 VAC |
| Время запуска |
500 мс при 115 VAC / 230 VAC |
| Макс. количество БП на автомате 16 A |
4 шт. (тип B) / 8 шт. (тип C) при 230 VAC |
Диммирование (для AB-исполнения)
| Тип |
3-в-1: 1–10 VDC, PWM 10 V, резистивное |
| Частота PWM |
100 Гц – 3 кГц |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Подключение |
Регулирование между DIM+ и DIM-; запрещено соединять DIM- с -V |
| Резистивное диммирование (ориентир) |
10 кОм/N … 100 кОм/N (N — число драйверов при синхронном диммировании) |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) |
2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (I/P-O/P, I/P-FG, O/P-FG) при 500 VDC, 25°C, 70% RH |
Условия эксплуатации и окружающая среда (ENVIRONMENT)
| Рабочая температура корпуса |
Tcase = -40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
10–95% RH без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Вибростойкость |
10–500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
ЭМС (SAFETY & EMC)
| ЭМС по излучению |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС по помехоустойчивости |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень тяжелой промышленности (грозоимпульс Line–Earth 4 кВ, Line–Line 2 кВ); EAC TP TC 020 |
| Стандарты безопасности |
UL8750; CSA C22.2 No.250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
Механические параметры и конструкция (OTHERS)
| Степень защиты (для AB) |
IP65 |
| Габаритные размеры (Д×Ш×В) |
195,6 × 61,5 × 38,8 мм |
| Масса |
0,84 кг |
Подключение (цветовая маркировка проводов)
- Вход AC: AC/L — коричневый; AC/N — синий; FG (PE) — зелёно/жёлтый.
- Выход DC: +V — коричневый; -V — синий.
- Диммирование (AB): DIM+ — фиолетовый; DIM- — розовый.
Примечания
- Если не указано иначе, параметры измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Метод подбора режима питания LED-модуля следует определять по разделу о методах управления LED-модулем (характеристика «постоянный ток»).
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статической характеристики.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; окончательная ЭМС зависит от монтажа и должна быть повторно квалифицирована на уровне конечного оборудования.
- Для выполнения требований актуального ErP для светильников данный драйвер допускается применять только «за выключателем», без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды по высоте: для безвентиляторных моделей 3,5°C/1000 м, для моделей с вентилятором 5°C/1000 м при высоте эксплуатации выше 2000 м.
- Перед применением учитывать требования руководства пользователя по монтажу и обеспечению влагозащиты.
