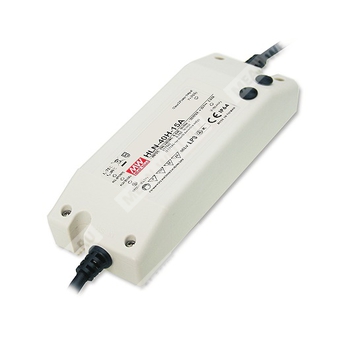

HLN-40H-12A - 40 Вт источник питания для светодиодных систем с широким входом и функцией диммирования.
Серия HLN-40H представляет собой однотактный источник питания для светодиодных нагрузок мощностью 40 Вт с универсальным входом переменного тока до 305 В и встроенной активной коррекцией коэффициента мощности. Модификация HLN-40H-12A относится к исполнению с выходом 12 В, регулируемым выходным напряжением и регулировкой уровня выходного тока через внутренний потенциометр.
Расшифровка партномера
| Обозначение | Расшифровка |
| HLN | Серия источников питания Mean Well для светодиодных применений |
| 40 | Номинальная мощность 40 Вт |
| H | Исполнение с расширенным диапазоном входного напряжения |
| 12 | Номинальное выходное напряжение 12 В |
| A | Исполнение A: IP64, регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Краткое описание
HLN-40H-12A предназначен для питания светодиодных светильников, промышленного освещения и световых вывесок. Выходной каскад реализован по схеме CV + CC, что позволяет работать как в режиме постоянного напряжения, так и в режиме постоянного тока в зависимости от конфигурации нагрузки. Корпус выполнен в полностью изолированном пластиковом исполнении с уровнем защиты IP64 и охлаждением за счет свободной конвекции воздуха.
Основные особенности
- Универсальный вход переменного тока, полный диапазон до 305 В.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение без вентилятора, за счет свободной конвекции.
- Регулировка точки ограничения тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс защиты II.
- Трехрежимное диммирование: 1–10 В постоянного тока, ШИМ 10 В или сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и световых вывесок.
- Соответствие мировым нормам безопасности для светотехнической аппаратуры.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 7,2 ~ 12 В |
| Номинальный выходной ток | 3,33 А |
| Диапазон регулировки тока | 2 ~ 3,33 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±2,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 80 мс при полной нагрузке, 230 ВAC / 115 ВAC |
| Время удержания | 16 мс при 230 ВAC; 16 мс при 115 ВAC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 ВAC; 127 ~ 431 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,98 при 115 ВAC; >0,95 при 230 ВAC; >0,92 при 277 ВAC, при полной нагрузке |
| Типовой КПД | 86,5% |
| Потребляемый ток | 0,43 А при 115 ВAC; 0,24 А при 230 ВAC; 0,23 А при 277 ВAC |
| Пусковой ток | 50 А холодный старт, длительность импульса 210 мкс, измерено при 50% Ipeak, 230 ВAC |
| Ток утечки | <0,75 мА при 277 ВAC |
| Тепловые требования по гармоникам | THD < 20% при нагрузке ≥60% на 115/230 ВAC; при 277 ВAC — при нагрузке ≥75% |
| Максимальное число блоков на автомат 16 А | 12 шт. при автомате типа B / 20 шт. при автомате типа C, при 230 ВAC |
Параметры защиты
| Защита | Описание |
| От короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| От перегрузки по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| От перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| От перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
Параметры эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +80 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 40 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Параметры электромагнитной совместимости
| Параметр | Значение |
| Излучение | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, BS EN/EN55024; уровень light industry, импульс 4 кВ, EAC TP TC 020 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; конструктивно ориентирован на UL60950-1, BS EN/EN60335-1 |
Механические параметры
| Параметр | Значение |
| Габариты | 161 × 61,5 × 35 мм |
| Масса | 0,35 кг |
| Упаковка | 32 шт. в упаковке; 12,2 кг; 1,10 CUFT |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
| Подключение | Провода на входе и выходе |
Средняя наработка на отказ
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
| № | Примечание |
| 1 | Все параметры, не оговоренные особо, измерены при входе 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает погрешность установки, нестабильность по сети и по нагрузке. |
| 4 | См. раздел о способах управления светодиодным модулем. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики. |
| 6 | Только для исполнения A. |
| 7 | Время установки измеряется при холодном первом включении; повторное включение питания может увеличить это время. |
| 8 | Блок питания является компонентом, предназначенным для применения в составе конечного изделия; EMC-показатели подлежат повторной оценке в составе конечной системы. |
| 9 | Для выполнения требований ErP для светотехнических изделий данный источник питания должен использоваться только после выключателя, не подключенного постоянно к сети. |
| 10 | Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 11 | Перед применением необходимо ознакомиться с руководством по установке и мерами предосторожности при обеспечении влагозащиты. |
Назначение и область применения
Источник питания HLN-40H-12A предназначен для систем светодиодного освещения, промышленного освещения и световых вывесок, включая применения в сухих и влажных помещениях, а также наружные установки при соблюдении требований монтажа и влагозащиты.
Особенности исполнения A
Исполнение A соответствует степени защиты IP64, допускает регулировку выходного напряжения и уровня постоянного тока через внутренний потенциометр. Доступ к регулировке осуществляется через снятие резиновой заглушки на корпусе.
Режимы работы со светодиодной нагрузкой
Устройство реализует характеристику CV + CC. В области постоянного напряжения оно работает как стандартный источник напряжения, а в области постоянного тока — как источник, ограничивающий ток. В зоне постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
Диммирование для исполнения B
Для полноты документации следует учитывать, что в серии предусмотрено исполнение B с трехвходовым диммированием. Однако модель HLN-40H-12A относится к исполнению A; сведения о диммировании B-типа приводятся как общесерийные.
