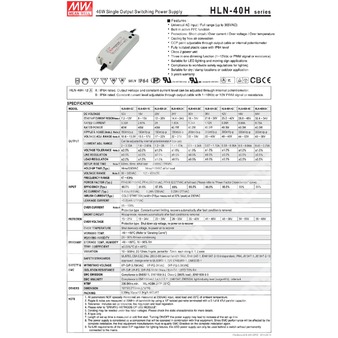

HLN-40H-15A
HLN-40H-15A — импульсный источник питания 15 В 2,67 А, 40 Вт с активным PFC, CV/CC и диммированием.
HLN-40H-15A — это герметизированный источник питания постоянного тока для светодиодных систем и промышленного освещения, выполненный в корпусе с уровнем защиты IP64, с универсальным входом переменного тока и режимом стабилизации напряжения с ограничением тока.
Расшифровка партномера
| Позиция | Значение |
| HLN | Серия источников питания Mean Well для светодиодных применений |
| 40 | Номинальная мощность 40 Вт |
| H | Высокий диапазон входного напряжения до 305 В переменного тока |
| 15 | Номинальное выходное напряжение 15 В |
| A | Исполнение с внутренним потенциометром для регулировки выходного напряжения и уровня ограничения тока |
Особенности
- Универсальный вход переменного тока с полным диапазоном, до 305 В переменного тока.
- Встроенная функция активной коррекции коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Регулировка уровня постоянного тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты 2.
- Три варианта диммирования: 1–10 В постоянного тока, ШИМ 10 В, сопротивление.
- Подходит для светодиодного, промышленного и наружного освещения.
- Соответствует международным требованиям безопасности для светотехнических изделий.
Применение
- Светодиодное освещение.
- Промышленное освещение.
- Световые вывески и рекламные установки.
- Применения в сухих и влажных местах, а также на открытом воздухе.
Описание режима работы
Источник питания относится к классу CV + CC и способен работать в области стабилизации напряжения и в области стабилизации тока. В режиме постоянного тока предельное выходное напряжение определяется конфигурацией нагрузки. При переходе в защиту от перегрузки по току устройство ограничивает ток с автоматическим восстановлением после устранения неисправности. При перегрузке по напряжению выходное напряжение отключается с последующим восстановлением после повторного включения питания.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 2,67 А |
| Номинальная мощность | 40 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ~ 17 В |
| Диапазон регулировки тока | 1,6 ~ 2,67 А |
| Допуск по выходному напряжению | ±2,0% |
| Пульсации и шум | 150 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В переменного тока / 115 В переменного тока |
| Время удержания | 16 мс / 230 В переменного тока, 16 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,98 при 115 В переменного тока; >0,95 при 230 В переменного тока; >0,92 при 277 В переменного тока, при полной нагрузке |
| Потребляемый ток | 0,43 А / 115 В переменного тока; 0,24 А / 230 В переменного тока; 0,23 А / 277 В переменного тока |
| Пусковой ток | Холодный старт 50 А, длительность 210 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | <0,75 мА / 277 В переменного тока |
Выход и регулировка
| Параметр | Значение |
| Тип режима | Стабилизация напряжения с режимом ограничения тока |
| Способ регулировки | Внутренний потенциометр; для исполнения A |
| Диммирование | 1–10 В постоянного тока, ШИМ-сигнал 10 В или сопротивление |
| Диапазон частоты ШИМ | 100 Гц ~ 3 кГц |
| Диапазон регулировки уровня тока | 95% ~ 108% от номинального значения |
Защиты
| Вид защиты | Принцип работы |
| Короткое замыкание | Переход в прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +80 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0 ~ 40 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Высотная коррекция | Снижение допустимой температуры на 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, EAC TP TC 004 |
| Проектные ориентиры | UL60950-1, BS EN/EN60335-1 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55024; уровень light industry; импульс 4 кВ |
| Напряжение выдержки | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Максимальное число источников на автомате 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В переменного тока |
| Полный коэффициент гармонических искажений | <20% при нагрузке ≥60% на 115 В / 230 В переменного тока и при нагрузке ≥75% на 277 В переменного тока |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 161 × 61,5 × 35 мм |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 куб. фута |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
| Выводы | Вход: AC/L, AC/N, FG; выход: +V, -V; для B-исполнения: DIM+, DIM- |
Надёжность
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч. минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. См. раздел «Способы управления светодиодным модулем».
5. При пониженном входном напряжении может потребоваться снижение нагрузки. См. статические характеристики.
6. Только исполнение A.
7. Время запуска измеряется при первом холодном включении. Повторные включения питания могут увеличивать время запуска.
8. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного изделия. Из-за влияния монтажа конечный производитель должен повторно подтвердить соответствие требованиям EMC для всего изделия.
9. Для соответствия актуальным требованиям ErP для светильников данный источник питания может применяться только после выключателя, не оставленного постоянно подключённым к сети.
10. При высоте эксплуатации более 2000 м снижение допустимой температуры составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
11. Перед применением необходимо ознакомиться с руководством по эксплуатации, включая указания по применению и монтажу с обеспечением влагозащиты IP.
