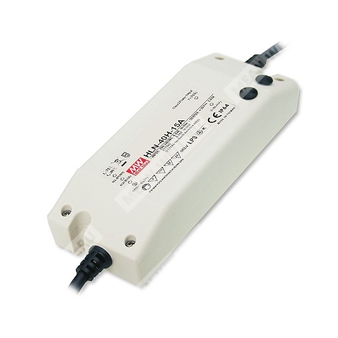

HLN-40H-20A
HLN-40H-20A - источник питания 40 Вт для светодиодов с универсальным входом и встроенной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Расшифровка |
|---|---|
| HLN | Серия источников питания для светодиодных систем |
| 40 | Номинальная мощность 40 Вт |
| H | Исполнение повышенного класса, для универсального сетевого применения |
| 20 | Номинальное выходное напряжение 20 В |
| A | Исполнение типа A: регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Краткое описание
HLN-40H-20A — это импульсный источник питания постоянного тока мощностью 40 Вт для светодиодных нагрузок, рассчитанный на универсальный вход переменного и постоянного тока, с активной коррекцией коэффициента мощности, встроенной защитой и возможностью регулировки выходного напряжения и тока.
Устройство предназначено для применения в системах светодиодного освещения, промышленного освещения и в световых табло. Конструкция выполнена в полностью изолированном пластиковом корпусе с уровнем защиты IP64 и классом защиты II.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Точка ограничения по току регулируется через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс защиты II.
- Трёхрежимное диммирование: 1–10 В DC, ШИМ 10 В, сопротивлением.
- Подходит для светодиодного освещения, промышленного освещения и световых табло.
- Соответствие мировым требованиям по безопасности для светотехнических применений.
- Предназначен для сухих и влажных помещений, а также для наружного применения.
Применение
- Светодиодное освещение.
- Промышленное освещение.
- Световые табло и знаки.
- Применения в сухих и влажных условиях.
- Наружные светотехнические системы.
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 2 А |
| Номинальная выходная мощность | 40 Вт |
| Диапазон регулировки выходного напряжения | 12 ~ 20 В |
| Диапазон регулировки выходного тока | 1,2 ~ 2 А |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 305 В AC / 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,92 при 277 В AC, при полной нагрузке |
| Ток потребления | 0,43 А при 115 В AC / 0,24 А при 230 В AC / 0,23 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность импульса 210 мкс, измерено при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Искажения тока сети | < 20% при нагрузке ≥ 60% для 115/230 В AC, и при нагрузке ≥ 75% для 277 В AC |
| Максимальное число источников на автомат 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В AC |
Защита
| Тип защиты | Описание |
|---|---|
| Короткое замыкание | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; проектирование с учётом UL60950-1, BS EN/EN60335-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55024, уровень light industry, перенапряжение 4 кВ, EAC TP TC 020 |
Параметры надёжности, габариты и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 32 шт. в упаковке; 12,2 кг; 1,10 куб. фута |
Механическое исполнение
Корпус: полностью изолированный пластиковый, степень защиты IP64. Доступ к внутреннему потенциометру регулировки выходного напряжения и уровня постоянного тока возможен после снятия резиновой заглушки.
Подключения выполнены проводами: вход сети AC/L, AC/N и FG; на выходе +V и -V. Для исполнения типа A предусмотрена регулировка только через внутренний потенциометр. Для исполнения типа B дополнительно выведены DIM+ и DIM-.
Принцип работы
Источник питания использует схему с коррекцией коэффициента мощности и преобразованием в высокочастотный режим с последующим выпрямлением и фильтрацией выходного напряжения. В рабочем диапазоне устройство функционирует как источник с характеристикой CV+CC, переходя из режима постоянного напряжения в режим постоянного тока в зависимости от нагрузки и конфигурации светодиодной цепи.
В зоне постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При несовместимости параметров светодиодной нагрузки требуется проверка согласования по допустимому напряжению и току.
Диммирование
Для исполнения B предусмотрено встроенное трёхрежимное диммирование. Регулировка выходного тока осуществляется между выводами DIM+ и DIM-:
- сопротивлением;
- сигналом 1 ~ 10 В DC;
- ШИМ-сигналом 10 В.
Диапазон ШИМ-сигнала: 100 Гц ~ 3 кГц.
Для полного отключения светильника рекомендуется использовать внешнее коммутационное устройство, поскольку встроенное диммирование B-типа не обеспечивает абсолютный нулевой световой поток.
Примечания
- Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- См. методики управления светодиодным модулем.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. статические характеристики.
- Исполнение A допускает регулировку внутренним потенциометром.
- Время установки измеряется при первом холодном включении; повторное включение может увеличить это время.
- Для применения в готовом изделии требуется повторная оценка ЭМС всего конечного оборудования.
- Для соответствия требованиям ErP источник питания может применяться только за выключателем, не подключённым постоянно к сети.
- Для моделей без вентилятора при высоте свыше 2000 м требуется снижение температуры окружающей среды на 3,5 °C на 1000 м; для моделей с вентилятором — на 5 °C на 1000 м.
- Перед применением необходимо учитывать указания по установке и водозащите.
