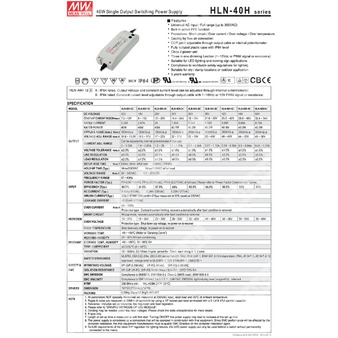

HLN-40H-24B - 40-ваттный импульсный источник питания 24 В с функцией стабилизации тока и диммированием.
Расшифровка партномера
| HLN | Серия источников питания MEAN WELL для светотехнических применений |
| 40 | Номинальная мощность 40 Вт |
| H | Высоковольтное исполнение с универсальным сетевым входом до 305 В переменного тока |
| 24 | Номинальное выходное напряжение 24 В |
| B | Исполнение с IP64 и трехвходовым диммированием через выводы DIM+ |
Назначение и особенности
HLN-40H-24B — это герметизированный импульсный источник питания постоянного тока для светодиодных и промышленных светотехнических систем. Изделие относится к серии HLN-40H, имеет выходную мощность 40 Вт, универсальный вход переменного тока, активную коррекцию коэффициента мощности и функцию стабилизации тока с возможностью регулировки. Исполнение B предусматривает трехвходовое диммирование через выходной кабель.
Особенности:
- Универсальный вход переменного тока с полным диапазоном до 305 В.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня выходного тока через выводы диммирования.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс изоляции II.
- Подходит для светодиодного освещения, промышленного освещения и световых вывесок.
- Предназначен для сухих и влажных помещений, а также для наружного применения.
Основные электрические параметры
| Модель | HLN-40H-24B |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 1,67 А |
| Номинальная мощность | 40,1 Вт |
| Диапазон регулировки выходного напряжения | 14,4 ~ 24 В |
| Диапазон регулировки выходного тока | 1 ~ 1,67 А |
| Пульсации и шум | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В / 115 В переменного тока |
| Время удержания | 16 мс при 230 В переменного тока, 16 мс при 115 В переменного тока, полная нагрузка |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,98 при 115 В; более 0,95 при 230 В; более 0,92 при 277 В, при полной нагрузке |
| Входной ток | 0,43 А при 115 В; 0,24 А при 230 В; 0,23 А при 277 В |
| Пусковой ток | 50 А, холодный старт; длительность импульса 210 мкс, измерение при 50% Ipeak и 230 В переменного тока |
| Ток утечки | < 0,75 мА при 277 В переменного тока |
| Полный коэффициент гармоник | < 20% при нагрузке ≥ 60% для 115/230 В; при 277 В при нагрузке ≥ 75% |
| Максимальное число источников на автомате 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В переменного тока |
Рабочие характеристики
| Диапазон рабочих температур | От -40 до +50 °C |
| Диапазон рабочей влажности | 20 ~ 95% RH, без конденсации |
| Диапазон температуры и влажности хранения | От -40 до +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибростойкость | 10 ~ 500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Рабочая высота | Требуется температурное дерейтингование 3,5 °C/1000 м для бесвентиляторных моделей при высоте более 2000 м |
Защиты
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
ЭМС и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, EAC TP TC 004 |
| Соответствие конструкции | UL60950-1, BS EN/EN60335-1 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55024; уровень light industry; импульс 4 кВ |
| Напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток гармонических искажений | < 20% при нагрузке ≥ 60% на 115/230 В; при 277 В при нагрузке ≥ 75% |
Механические данные
| Габариты | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 куб. фут |
| Корпус | Полностью изолированный пластиковый, степень защиты IP64 |
| Вводы | Кабельные выводы |
Средний срок наработки до отказа
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и диммирование
Исполнение B позволяет регулировать уровень постоянного тока через цепь диммирования, подключаемую к выводам DIM+ и DIM-. Поддерживаются:
- резистивная регулировка;
- сигнал 1 ~ 10 В постоянного тока;
- сигнал ШИМ 10 В.
Для сигнала ШИМ указана рабочая частота 100 Гц ~ 3 кГц. Для многократного синхронного диммирования приводится зависимость сопротивления от количества драйверов. При использовании встроенной функции диммирования исполнительный светильник полностью не гасится; для достижения 0% яркости требуется коммутация питания через выключатель и реле.
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ. |
| 3 | Допуск включает допуск настройки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | См. раздел «Способы управления светодиодным модулем». |
| 5 | При низком входном напряжении может потребоваться дерейтинг. Следует учитывать статические характеристики. |
| 6 | Только исполнение A. |
| 7 | Время установки измеряется при первом холодном старте. Повторное включение/выключение питания может увеличить это время. |
| 8 | Источник питания рассматривается как компонент для применения в конечном изделии; после окончательной установки требуется повторная оценка ЭМС для всего изделия. |
| 9 | Для соответствия последним требованиям ErP для светильников данный источник питания может использоваться только после выключателя, не подключенного постоянно к сети. |
| 10 | Температурное дерейтингование по высоте: 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 11 | Перед применением необходимо ознакомиться с руководством по использованию и указаниями по монтажу IP-защиты. |
