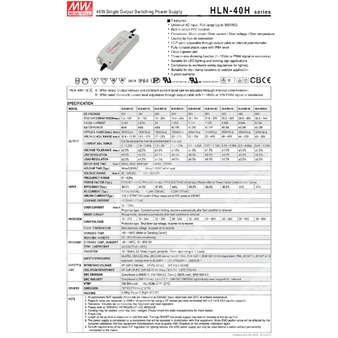

HLN-40H-30A
HLN-40H-30A - импульсный источник питания 40 Вт для светодиодных нагрузок с выходом 30 В и регулируемым током.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| HLN | Серия источников питания для светодиодного освещения |
| 40H | Номинальная мощность 40 Вт, исполнение серии HLN-40H |
| 30 | Номинальное выходное напряжение 30 В |
| A | Исполнение A: IP64, регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Назначение и особенности
HLN-40H-30A — это одно выходной импульсный источник питания для светодиодных применений мощностью 40 Вт, рассчитанный на универсальный сетевой вход и работу в режимах постоянного напряжения и постоянного тока. Устройство предназначено для светодиодного освещения, промышленного освещения и световых табло, допускается применение во влажных и наружных условиях при соблюдении требований к монтажу.
Особенности серии
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка точки ограничения тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус с уровнем защиты IP64.
- Класс защиты II.
- Три способа диммирования: 1–10 В DC, ШИМ 10 В или сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и световых табло.
- Соответствие мировым требованиям безопасности для осветительных изделий.
Технические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 30 В |
| Диапазон постоянного тока | 1,0–1,67 А |
| Номинальный ток | 1,34 А |
| Номинальная мощность | 40,2 Вт |
| Диапазон регулировки выходного напряжения | 18–30 В |
| Диапазон регулировки тока | 1,0–1,67 А |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 80 мс при полной нагрузке, 230 В AC / 115 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток | 50 А (холодный старт), ширина импульса 210 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Тотальные гармонические искажения | <20% при нагрузке ≥60% для 115/230 В AC; <20% при нагрузке ≥75% для 277 В AC |
| Максимальное число источников на автомат 16 А | 12 шт. для автомата типа B; 20 шт. для автомата типа C, при 230 В AC |
Защита
| Параметр | Характеристика |
| Короткое замыкание | Режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и соответствие
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥60%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, BS EN/EN55024; уровень light industry, импульс 4 кВ; EAC TP TC 020 |
| Примечание по ЭМС | Источники питания рассматриваются как компоненты для работы в составе конечного оборудования; требуется повторная квалификация ЭМС для итоговой установки |
Конструктивные данные
| Параметр | Значение |
| Габариты | 161 × 61,5 × 35 мм |
| Масса | 0,35 кг |
| Упаковка | 32 шт.; 12,2 кг; 1,10 CUFT |
| Исполнение | Пластиковый изолированный корпус, уровень IP64 |
| Подключение входа | Провода AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Подключение диммирования | DIM+ (фиолетовый), DIM- (розовый) |
Надёжность
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Режимы работы и область применения
Источник питания имеет характеристику CV + CC и может работать в области постоянного напряжения или в области постоянного тока. В постоянном токе максимальное выходное напряжение зависит от конфигурации конечной системы. При вопросах совместимости следует учитывать характеристику нагрузки и при необходимости согласовывать режим с производителем.
Для B-исполнения предусмотрено встроенное диммирование. Регулировка уровня выходного тока возможна тремя способами: резистором, сигналом 1–10 В DC или ШИМ-сигналом 10 В. Частота ШИМ для корректной работы: 100 Гц – 3 кГц. Диапазон изменения тока для типовых режимов составляет 10–100% от номинала в зависимости от способа управления.
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- См. «Способы управления светодиодным модулем».
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Пункт регулировки относится только к исполнению A.
- Время установки измеряется при первом холодном включении; циклическое включение/выключение может увеличить это время.
- На больших высотах над уровнем моря требуется температурное снижение нагрузки: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Для сведений по применению и требованиям к монтажу с учетом IP-защиты следует обращаться к руководству пользователя.
Способы управления светодиодным модулем
Светодиодные нагрузки могут управляться по методу прямого подключения или через светодиодный драйвер. Источник питания допускает работу в режиме постоянного напряжения и в режиме постоянного тока. При работе в зоне постоянного тока максимальное напряжение на выходе зависит от конфигурации конечной системы.
Диммирование для исполнения B
Не допускается соединять DIM- с -V. Поддерживается встроенное диммирование через сопротивление, сигнал 1–10 В DC и ШИМ 10 В. Для синхронного диммирования нескольких источников количество устройств обозначается N.
Схема включения и выключения светильника
Выключатель и реле могут использоваться для включения и выключения светодиодного светильника. Встроенная функция диммирования исполнения B не позволяет полностью погасить светильник; для достижения 0% яркости требуется внешнее коммутационное решение по показанной схеме.
Область применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые табло.
- Применение в сухих и влажных помещениях.
- Наружные применения при соблюдении условий монтажа и защиты.
