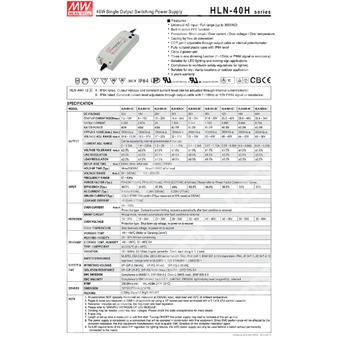

HLN-40H-36A - 40-Вт источник питания для светодиодных систем с универсальным входом, PFC и диммированием.
HLN-40H-36A — герметизированный импульсный источник питания для светодиодных нагрузок серии HLN-40H, рассчитанный на работу в режиме постоянного напряжения с переходом в область постоянного тока. Модель 36A относится к исполнению с выходным напряжением 36 В и регулировкой выходного напряжения и уровня ограничения тока через внутренний потенциометр. Исполнение A обозначает IP64-модификацию с регулировкой параметров через внутренний потенциометр.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HLN | Серия источников питания Mean Well для светодиодного применения |
| 40H | Номинальная мощность 40 Вт, исполнение серии H |
| 36 | Номинальное выходное напряжение 36 В |
| A | Исполнение IP64; выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром |
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня ограничения тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Источник питания класса 2.
- Трехрежимное диммирование: 1–10 В DC, ШИМ 10 В или сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и информационных/сигнальных систем.
- Соответствие международным требованиям безопасности для светотехнического оборудования.
Применение
- Светодиодное освещение.
- Промышленное освещение.
- Световые и информационные табло.
- Применения в сухих, влажных условиях и на открытом воздухе при соблюдении условий монтажа.
Основные параметры
| Параметр | Значение |
| Тип изделия | Импульсный источник питания с одним выходом |
| Номинальная мощность | 40 Вт |
| Серия | HLN-40H |
| Исполнение | A, IP64, регулировка через внутренний потенциометр |
| Номинальное выходное напряжение | 36 В |
| Диапазон регулировки выходного напряжения | 21,6–36 В |
| Диапазон регулировки выходного тока | 1,12–1,67 А |
| Максимальный выходной ток | 1,12 А |
| Максимальная выходная мощность | 40,3 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Выход
| Параметр | Значение |
| Номинальное напряжение | 36 В |
| Номинальный ток | 1,12 А |
| Диапазон постоянного напряжения | 21,6–36 В |
| Диапазон постоянного тока | 1,12–1,67 А |
| Пульсации и шум | 200 мВ п-п |
| Точность установки | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке 230 В AC / 115 В AC |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC; при полной нагрузке |
| Типичный КПД | 88,5% |
| Потребляемый ток | 0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность импульса 210 мкс, измерено при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Максимальное число блоков на автомате 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В AC |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥60% на 115 В AC / 230 В AC и при нагрузке ≥75% на 277 В AC |
Защита
| Параметр | Характеристика |
| Короткое замыкание | Переход в прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+50 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Высотная коррекция | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; конструкция по UL60950-1, BS EN/EN60335-1 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024; уровень для light industry, импульс 4 кВ; EAC TP TC 020 |
Габаритные данные
| Параметр | Значение |
| Размеры | 161 × 61,5 × 35 мм |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 куб. фут |
Надежность
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Монтаж и конструктив
Исполнение A имеет IP64-защиту. Регулировка выходного напряжения и уровня постоянного тока выполняется через внутренний потенциометр, доступ к которому осуществляется после снятия резиновой заглушки на корпусе. Подключение входа и выхода выполнено проводами с обозначением:
- вход переменного тока: AC/L, AC/N, FG;
- выход: +V, -V.
Режимы диммирования
Для исполнения B предусмотрено трехвходовое диммирование через DIM+ и DIM- с поддержкой сопротивления, сигнала 1–10 В DC или ШИМ 10 В. Диапазон частоты ШИМ: 100 Гц–3 кГц. Для исполнительного режима используется связь между DIM+ и DIM-; соединение DIM- с -V не допускается. Для достижения 0% яркости применяется внешнее коммутационное решение с выключателем и реле.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- См. «Методы управления светодиодным модулем».
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Примечание A относится только к исполнению A.
- Время установки измеряется при первом холодном включении; повторные включения питания могут увеличить время установки.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; EMC-показатели зависят от полной установки, и окончательный производитель должен повторно квалифицировать полное изделие на соответствие EMC Directive.
- Для выполнения требований актуального ErP-регламента для светотехнических изделий данный источник питания может применяться только за выключателем, не подключенным постоянно к сети.
- Для моделей без вентилятора коэффициент дерейтирования по температуре на высоте более 2000 м составляет 3,5 °C/1000 м.
- Перед применением следует ознакомиться с руководством по эксплуатации и указаниями по монтажу водозащиты.
