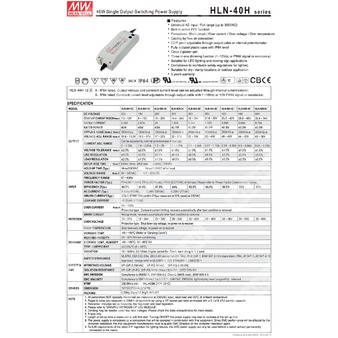

HLN-40H-36B - импульсный источник питания 36 В, 40 Вт для светодиодных систем с функцией диммирования.
Расшифровка партномера
| Параметр | Расшифровка |
| HLN | Серия источников питания Mean Well для светодиодных применений |
| 40 | Номинальная мощность 40 Вт |
| H | Высоковольтная версия серии HLN-40H с широким диапазоном входного напряжения |
| 36 | Номинальное выходное напряжение 36 В |
| B | Исполнение B-type: с IP64 и функцией трехвходового диммирования |
Общее описание
HLN-40H-36B — это однофазный сетевой импульсный источник питания постоянного тока для светодиодного освещения, промышленного освещения и вывесок. Модель относится к серии HLN-40H, имеет встроенную активную коррекцию коэффициента мощности, работает в режиме CV+CC и допускает регулировку выходного тока через цепь диммирования. Исполнение B обеспечивает степень защиты IP64 и три способа управления яркостью: резистором, сигналом 1–10 В или ШИМ 10 В.
Особенности
- Универсальный вход переменного тока с расширенным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня постоянного тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты II.
- Трехвходовая функция диммирования: 1–10 В DC, ШИМ 10 В или резистор.
- Подходит для светодиодного освещения, промышленного освещения и рекламных вывесок.
- Соответствие мировым требованиям безопасности для светотехнических применений.
Области применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые вывески и рекламные конструкции.
- Применения в сухих и влажных помещениях, а также на открытом воздухе при соблюдении условий монтажа.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 36 В постоянного тока |
| Диапазон регулировки выходного напряжения | 32,4 ~ 42 В |
| Номинальный выходной ток | 1,12 А |
| Диапазон регулировки выходного тока | 0,67 ~ 1,12 А |
| Номинальная мощность | 40,3 Вт |
| Пульсации и шум | 300 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке 230 В AC / 115 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC при полной нагрузке |
| Режим защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Режим короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность 210 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Число источников питания на автомате 16 А | 12 шт. при автомате типа B; 20 шт. при автомате типа C, при 230 В AC |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | от -40 до +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0 ~ 40 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Дерейтинг по температуре окружающей среды | См. кривую дерейтинга; при монтаже на высоте свыше 2000 м требуется дополнительный температурный дерейтинг |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, EAC TP TC 004; конструкция ориентирована на UL60950-1, BS EN/EN60335-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55024; уровень light industry; импульс 4 кВ; EAC TP TC 020 |
| Тепловая защита | Отключение выходного напряжения, восстановление после повторного включения |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 CUFT |
Механическое исполнение
Исполнение B предусматривает отдельные выводы питания и управления диммированием: AC/L, AC/N, FG, +V, -V, DIM+, DIM-. Корпус полностью изолирован, степень защиты IP64 обеспечивает применение в условиях повышенной запыленности и влажности при соблюдении требований монтажа. Отверстие с резиновой заглушкой позволяет получить доступ к внутреннему потенциометру для регулировки выходного напряжения и уровня тока.
Режимы работы и диммирование
Модель HLN-40H-36B работает в области CV+CC. В зоне постоянного напряжения источник стабилизирует выходное напряжение, а в зоне постоянного тока ограничивает ток до заданного уровня. Для B-исполнения доступна регулировка выходного тока:
- резистором между DIM+ и DIM-;
- сигналом 1–10 В DC между DIM+ и DIM-;
- сигналом ШИМ 10 В между DIM+ и DIM-.
Диапазон частоты ШИМ для диммирования: 100 Гц ~ 3 кГц.
При работе с встроенной функцией диммирования нельзя подключать DIM- к -V. Также указано, что встроенное диммирование не позволяет полностью погасить светильник; для режима 0% яркости рекомендуется использовать внешнее коммутационное решение с выключателем и реле.
Примечания
- Все параметры, не указанные особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- Для метода управления светодиодным модулем следует руководствоваться соответствующими рекомендациями производителя.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать статические характеристики.
- Версия A оснащена внутренним потенциометром; в версии B доступно регулирование через выходной кабель.
- Время установки измеряется при холодном первом запуске; повторные включения и выключения могут увеличить его значение.
- Источник питания рассматривается как компонент, применяемый в составе конечного изделия; после интеграции требуется повторная оценка ЭМС конечного оборудования.
- Для соблюдения требований актуального регулирования ErP данный источник питания допускается использовать только за выключателем, не подключенным постоянно к сети.
- Для моделей без вентилятора температурный дерейтинг на высоте выше 2000 м составляет 3,5 °C на 1000 м.
- Для IP-защиты и особенностей монтажа следует обращаться к руководству пользователя.
