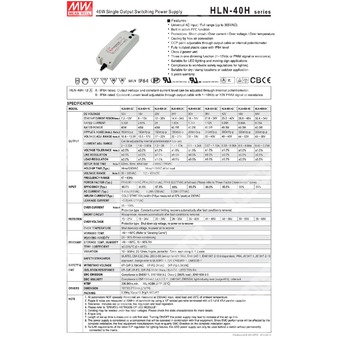

HLN-40H-42A - 40-ваттный импульсный источник питания для светодиодных нагрузок с универсальным входом и настройкой выходных параметров.
Описание
HLN-40H-42A представляет собой герметизированный источник питания постоянного тока для светодиодных систем мощностью 40 Вт, предназначенный для работы в сетях переменного и постоянного тока с широким диапазоном входного напряжения. Модель относится к серии HLN-40H и выполнена в полностью изолированном пластиковом корпусе со степенью защиты IP64. Устройство поддерживает двухрежимную характеристику CV+CC, что позволяет применять его как в режиме постоянного напряжения, так и в режиме постоянного тока в зависимости от конфигурации нагрузки.
По партномеру HLN-40H-42A можно определить: серия HLN-40H, выходное напряжение 42 В, исполнение A. Для исполнения A предусмотрена регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 ВAC.
- Работа от источников постоянного тока 127...431 ВDC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня постоянного тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс изоляции II.
- Три способа диммирования: 1...10 ВDC, ШИМ-сигнал 10 В или резистор.
- Пригодность для светодиодного освещения, промышленного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для светотехнических изделий.
- Пригоден для сухих и влажных помещений, а также для наружных применений.
Расшифровка партномера
| Элемент |
Расшифровка |
| HLN |
Серия источников питания Mean Well HLN |
| 40 |
Номинальная мощность 40 Вт |
| H |
Высоковольтное исполнение серии |
| 42 |
Номинальное выходное напряжение 42 В |
| A |
Исполнение A: регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
42 В DC |
| Номинальный ток |
0,96 А |
| Номинальная мощность |
40,3 Вт |
| Диапазон регулировки напряжения |
25,2...42 В |
| Диапазон регулировки тока |
0,58...0,96 А |
| Точность установки напряжения |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
300 мВп-п |
| Режим ограничения тока |
Постояннотоковое ограничение с автоматическим восстановлением после устранения аварии |
| Диапазон постоянного тока |
40...46 В |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 ВAC; 127...431 ВDC |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
>0,98 при 115 ВAC; >0,95 при 230 ВAC; >0,92 при 277 ВAC, при полной нагрузке |
| Потребляемый ток |
0,43 А / 115 ВAC; 0,24 А / 230 ВAC; 0,23 А / 277 ВAC |
| Пусковой ток |
50 А, холодный старт; длительность импульса 210 мкс, измерено при 50% Ipeak, при 230 ВAC |
| Ток утечки |
<0,75 мА / 277 ВAC |
| Тепловой режим на входе |
Полная нагрузка обеспечивается в зависимости от входного напряжения и условий дерейтирования |
| Суммарные гармонические искажения |
<20% при нагрузке ≥60% для 115/230 ВAC и при нагрузке ≥75% для 277 ВAC |
Защиты
| Вид защиты |
Реакция устройства |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и сопротивление изоляции
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3,75 кВAC |
| Испытательное напряжение изоляции вход-корпус |
2 кВAC |
| Испытательное напряжение изоляции выход-корпус |
0,5 кВAC |
| Сопротивление изоляции |
100 МОм / 500 ВDC / 25 °C / 70% RH |
Эксплуатационные характеристики
| Параметр |
Значение |
| Время установки и нарастания |
500 мс, 80 мс при полной нагрузке 230 ВAC / 115 ВAC |
| Время удержания |
16 мс / 230 ВAC; 16 мс / 115 ВAC при полной нагрузке |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...40 °C |
| Вибростойкость |
10...500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Эффективность |
89% тип. |
| Диапазон THD |
<20% в условиях, указанных для полной нагрузки |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+50 °C |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура и влажность хранения |
-40...+80 °C, 10...95% RH |
| Дерейтирование по высоте |
3,5 °C/1000 м для бесвентиляторных моделей при высоте более 2000 м |
Соответствие стандартам безопасности и ЭМС
| Область |
Соответствие |
| Безопасность |
UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, EAC TP TC 004 |
| ЭМС излучение |
BS EN/EN55015, BS EN/EN61000-3-2 Класс C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС устойчивость |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55024; уровень light industry, импульс 4 кВ; EAC TP TC 020 |
Габариты, масса и упаковка
| Параметр |
Значение |
| Габаритные размеры |
161 × 61,5 × 35 мм |
| Масса |
0,35 кг |
| Упаковка |
32 шт.; 12,2 кг; 1,10 CUFT |
MTBF
| Показатель |
Значение |
| MTBF |
3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Диммирование и управление
Для исполнения B предусмотрено трехрежимное диммирование через проводной интерфейс между выводами DIM+ и DIM-. Регулировка может осуществляться:
- резистором;
- сигналом 1...10 ВDC;
- ШИМ-сигналом 10 В.
Частота ШИМ-сигнала: 100 Гц...3 кГц. Диапазон изменения тока при корректном подключении составляет примерно 10...100% от номинального уровня, с областью 95...108% в верхнем пределе, в зависимости от схемы управления.
Для полного выключения светильника встроенного диммирования недостаточно; для достижения 0% яркости требуется внешнее коммутационное отключение питания светильника.
Типовые рабочие режимы
Характеристика CV+CC позволяет использовать источник питания в двух областях:
- область постоянного напряжения — при работе с LED-драйвером или совместимой нагрузкой;
- область постоянного тока — при непосредственном подключении светодиодной цепи;
- область защиты hiccup — при перегрузке или аварийном режиме.
В режиме постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы и параметров подключенной LED-нагрузки.
Примечания
| № |
Примечание |
| 1 |
Все параметры, не оговоренные отдельно, измеряются при 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ. |
| 3 |
Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 |
См. раздел «Методы питания LED-модуля». |
| 5 |
При низком входном напряжении может потребоваться дерейтирование. Следует учитывать статические характеристики. |
| 6 |
Только исполнение A. |
| 7 |
Время установки измеряется при первом холодном запуске. Частые включения и отключения питания могут увеличить это время. |
| 8 |
Источник питания рассматривается как компонент конечного оборудования. При изменении условий установки требуется повторная квалификация ЭМС на уровне конечного изделия. |
| 9 |
Для соблюдения требований актуального регламента ErP для светотехнических изделий устройство должно применяться за выключателем без постоянного подключения к сети. |
| 10 |
При высоте эксплуатации выше 2000 м необходимо учитывать дополнительное снижение допустимой температуры окружающей среды. |
| 11 |
Перед применением следует ознакомиться с руководством по эксплуатации и указаниями по монтажу и обеспечению степени защиты IP. |
