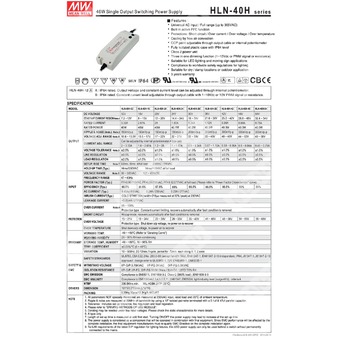

HLN-40H-42B - компактный 40-ваттный импульсный источник питания постоянного тока 42 В с функцией диммирования и защитами.
HLN-40H-42B — герметизированный одновыходный импульсный источник питания серии HLN-40H для светодиодных и промышленных нагрузок, рассчитанный на работу от универсальной сети переменного тока и обеспечивающий режимы постоянного напряжения и постоянного тока с возможностью регулирования выходного тока через интерфейс диммирования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HLN | Серия источников питания MEAN WELL для светодиодных применений |
| 40 | Номинальная мощность 40 Вт |
| H | Высоковольтный вариант серии с расширенным диапазоном входного напряжения |
| 42 | Номинальное выходное напряжение 42 В |
| B | Исполнение с внешними проводами диммирования, степень защиты IP64 |
Краткое описание
Источник питания предназначен для светодиодного освещения, промышленного освещения и световых указателей. Поддерживает работу в режимах CV/CC, имеет встроенную активную коррекцию коэффициента мощности, защиту от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также трехвходовую функцию диммирования: 1–10 В DC, 10 В PWM и резистивное управление.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Точка ограничения тока регулируется через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс изоляции II.
- Трехвходовое диммирование: 1–10 В DC, PWM-сигнал 10 В или сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и наружного применения.
- Соответствует мировым требованиям по безопасности для осветительных применений.
Области применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые указатели и рекламные конструкции.
- Применения во влажных и сухих помещениях, а также вне помещений.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 42 В DC |
| Номинальный ток | 0,96 А |
| Номинальная мощность | 40,3 Вт |
| Диапазон регулировки выходного напряжения | 25,2 ~ 42 В |
| Диапазон регулировки выходного тока | 0,58 ~ 0,96 А |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В AC / 115 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 300 мВ пик-пик |
| Допуск по выходному напряжению | ±0,5% |
| Режим ограничения по току | Постояннотоковое ограничение с автоматическим восстановлением после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC, 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC, >0,95 при 230 В AC, >0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,43 А / 115 В AC, 0,24 А / 230 В AC, 0,23 А / 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность импульса 210 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Полный коэффициент гармонических искажений | <20% при нагрузке >60% на 115/230 В AC и при нагрузке >75% на 277 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 12 шт. при автомате типа B / 20 шт. при автомате типа C при 230 В AC |
Функция диммирования
| Параметр | Значение |
| Типы управления | Сопротивление, 1–10 В DC, 10 В PWM |
| Диапазон PWM по частоте | 100 Гц ~ 3 кГц |
| Диапазон регулировки тока через сопротивление | 95% ~ 108% от номинального тока |
| Диапазон регулировки через 1–10 В DC | 10% ~ 100% от номинального тока |
| Диапазон регулировки через PWM 10 В | 10% ~ 100% от номинального тока |
| Примечание по подключению | Вывод DIM- не подключать к V- |
| Особенность исполнения B | IP64, диммирование доступно через выходной кабель |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по току | Ограничение по току постоянного типа, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C, 0 ~ 40 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Высотная поправка | При высоте более 2000 м требуется снижение температуры окружающей среды: 5 °C/1000 м для моделей с вентилятором и 3,5 °C/1000 м для моделей без вентилятора |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, независимое исполнение, IP64, EAC TP TC 004; конструкция по UL60950-1, BS EN/EN60335-1 |
| Излучение ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥60%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55024, уровень light industry, импульс 4 кВ, EAC TP TC 020 |
Надежность, габариты, упаковка
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум, Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 куб. фута |
Конструктивные сведения
Корпус: полностью изолированный пластиковый, степень защиты IP64.
Подключение: входные и выходные провода выведены наружу; для исполнения B предусмотрены дополнительные провода диммирования.
Охлаждение: свободная конвекция воздуха.
Доступ к регулировкам: внутренний потенциометр, доступ через резиновую заглушку на корпусе.
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 4 | См. методы управления светодиодным модулем. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. статические характеристики. |
| 6 | Только исполнение A. |
| 7 | Время запуска измеряется при холодном первом включении. Повторные включения/выключения могут увеличить это время. |
| 8 | Источник питания рассматривается как компонент для встраивания в конечное изделие; EMC-показатели должны быть подтверждены на уровне конечной аппаратуры. |
| 9 | Для соответствия последним требованиям ErP для осветительных приборов данный источник питания может использоваться только за выключателем, не подключенным постоянно к сети. |
| 10 | При высоте эксплуатации выше 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 11 | Перед применением необходимо ознакомиться с руководством по установке и предупреждениями по обеспечению степени защиты IP. |
Серия: HLN-40H
Тип исполнения: B
Номинальное выходное напряжение: 42 В
Номинальная мощность: 40 Вт
