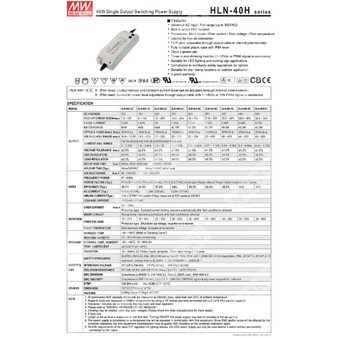

HLN-40H-48A — источник питания для светодиодных систем с выходом 48 В, активным PFC и регулировкой параметров.
Назначение: импульсный источник питания постоянного тока для светодиодного освещения, промышленного освещения и световых вывесок.
Расшифровка партномера
| Позиция | Расшифровка |
| HLN | Серия источников питания Mean Well HLN |
| 40 | Номинальная мощность 40 Вт |
| H | Исполнение высокой входной сети, до 305 В переменного тока |
| 48 | Номинальное выходное напряжение 48 В |
| A | Исполнение типа A: регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Общее описание
HLN-40H-48A представляет собой одно-выходной импульсный источник питания мощностью 40 Вт с универсальным входом переменного тока и широким диапазоном входного напряжения до 305 В AC. Устройство выполнено в полностью изолированном пластиковом корпусе со степенью защиты IP64 и относится к классу II. Изделие предназначено для питания светодиодных модулей и светотехнических систем, допускающих работу в режиме постоянного напряжения и постоянного тока.
Источник оснащён активной коррекцией коэффициента мощности, естественным охлаждением за счёт свободной конвекции и набором защит от короткого замыкания, перегрузки по току, перенапряжения и перегрева. Для исполнения типа A предусмотрена регулировка выходного напряжения и уровня тока внутренним подстроечным потенциометром.
Особенности
- Универсальный вход переменного тока, полный диапазон до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Регулировка уровня постоянного тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II.
- Трёхрежимное диммирование: 1–10 В DC, ШИМ-сигнал 10 В, сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для светотехники.
- Предназначен для применения в сухих и влажных помещениях или на открытом воздухе.
Области применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые вывески.
- Системы, требующие работы в режимах постоянного напряжения и постоянного тока.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43,2 ~ 54 В |
| Номинальный выходной ток | 0,84 А |
| Диапазон регулировки тока | 0,5 ~ 0,84 А |
| Номинальная мощность | 40,3 Вт |
| Пульсации и шум | 300 мВ п-п |
| Допуск по выходному напряжению | ±0,5% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В AC / 115 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC при полной нагрузке |
| Область постоянного тока | 95 ~ 108% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC, 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | более 0,98 при 115 В AC, более 0,95 при 230 В AC, более 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность 210 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Общий коэффициент гармоник | <20% при нагрузке ≥60% на 115/230 В AC и при нагрузке ≥75% на 277 В AC |
| Допустимое число источников на автоматическом выключателе 16 А | 12 устройств для автомата типа B; 20 устройств для автомата типа C; при 230 В AC |
Защита
| Тип защиты | Описание |
| Короткое замыкание | Режим прерывистого восстановления; автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения; для восстановления требуется повторная подача питания |
| Перегрев | Отключение выходного напряжения; для восстановления требуется повторная подача питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Диапазон высотной деривации | Снижение температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13 independent, IP64, EAC TP TC 004 |
| Проектирование | с учётом UL60950-1, BS EN/EN60335-1 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55024; уровень light industry; импульс 4 кВ; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 0,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Габариты | 161 × 61,5 × 35 мм |
| Масса одного изделия | 0,35 кг |
| Упаковка | 32 шт.; 12,2 кг; 1,10 CUFT |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP64 |
Надёжность
| Показатель | Значение |
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и регулировка
Исполнение A допускает регулировку выходного напряжения и уровня постоянного тока внутренним потенциометром, доступ к которому осуществляется через резиновую заглушку на корпусе. Исполнение B предназначено для трёхрежимного диммирования по цепям DIM+ и DIM-.
Для исполнения B уровень выходного тока может изменяться посредством подключения сопротивления, сигнала 1–10 В DC или ШИМ-сигнала 10 В между выводами DIM+ и DIM-. Подключение DIM- к V- запрещено.
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешности установки, стабилизацию по линии и стабилизацию по нагрузке.
- См. раздел о способах управления светодиодными модулями.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Исполнение A только.
- Время установки измеряется при первом холодном запуске; многократное включение и выключение может увеличивать это время.
- Изделие рассматривается как компонент, предназначенный для использования в составе конечного оборудования; для полного изделия может потребоваться повторная оценка ЭМС.
- Для выполнения актуальных требований ErP светильник должен подключаться через выключатель без постоянного соединения с сетью.
- При высоте эксплуатации более 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством по установке и мерами предосторожности по обеспечению степени защиты IP.
Электрические характеристики по области постоянного напряжения и тока
Для семейства HLN-40H предусмотрена работа в области постоянного напряжения и в области постоянного тока. В режиме постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии проблем совместимости требуется согласование с производителем.
