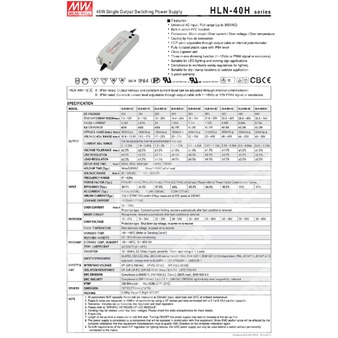

HLN-40H-48B - импульсный источник питания 48 В, 40 Вт с активным корректором коэффициента мощности и функцией диммирования.
Назначение: сетевой источник питания постоянного напряжения для светодиодных нагрузок, промышленного освещения и систем с регулированием тока, в исполнении B с трехканальным диммированием.
Расшифровка партномера
| Позиция | Расшифровка |
| HLN | Серия источников питания MEAN WELL HLN |
| 40 | Номинальная мощность 40 Вт |
| H | Высоковольтный диапазон входного напряжения, до 305 В переменного тока |
| 48 | Номинальное выходное напряжение 48 В |
| B | Исполнение B с функцией диммирования через выводы DIM+ |
Краткое описание
HLN-40H-48B представляет собой однотактный импульсный источник питания мощностью 40 Вт с универсальным входом переменного тока, встроенным активным корректором коэффициента мощности, режимом стабилизации напряжения и тока, а также трехвходовым управлением яркостью для светодиодных систем.
Устройство выполнено в полностью изолированном пластиковом корпусе со степенью защиты IP64, предназначено для работы в сухих и влажных условиях, а также для наружного применения при соблюдении требований монтажа.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В.
- Встроенная функция активного корректора коэффициента мощности.
- Защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс II.
- Трехвходовое диммирование: 1–10 В постоянного тока, ШИМ 10 В или сопротивление.
- Пригоден для светодиодного, промышленного и информационного освещения.
- Соответствие мировым требованиям безопасности для осветительного оборудования.
Области применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые указатели и бегущие строки.
- Применение в сухих и влажных помещениях.
- Наружные установки при соблюдении требований по монтажу и защите.
Параметры выходной части
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,84 А |
| Номинальная мощность | 40,3 Вт |
| Диапазон регулировки напряжения | 40,8–54 В |
| Диапазон регулировки тока | 0,45–0,75 А |
| Допуск по напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В / 115 В переменного тока |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,98 при 115 В; более 0,95 при 230 В; более 0,92 при 277 В, при полной нагрузке |
| Потребляемый ток | 0,43 А при 115 В; 0,24 А при 230 В; 0,23 А при 277 В |
| Пусковой ток | 50 А, холодный старт, длительность 210 мкс, измерено при 50% Ipeak, 230 В переменного тока |
| Ток утечки | <0,75 мА при 277 В переменного тока |
| Общее гармоническое искажение | <20% при нагрузке от 60% на 115/230 В и от 75% на 277 В |
| Максимальное число источников на автоматический выключатель 16 А | 12 шт. для типа B, 20 шт. для типа C при 230 В переменного тока |
Механические и конструктивные данные
| Параметр | Значение |
| Габариты | 161 × 61,5 × 35 мм |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, степень защиты IP64 |
| Тип охлаждения | Свободная конвекция воздуха |
| Масса | 0,35 кг |
| Упаковка | 32 шт.; 12,2 кг; 1,10 куб. фута |
| Длина выходных и входных проводов | 300 ±20 мм |
| Сечение и тип проводов | SVT 18AWG×2C, SVT 18AWG×3C, Style 2464 18AWG×4C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Защитные функции
| Функция защиты | Реакция устройства |
| Защита от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин. по осям X, Y, Z |
| Высота эксплуатации | Требуется дополнительное температурное снижение нагрузки выше 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, EAC TP TC 004 |
| Соответствие требованиям | Проектирование с учетом UL60950-1, BS EN/EN60335-1 |
| Излучаемые помехи | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; BS EN/EN55024; уровень light industry; импульс 4 кВ |
| Уровень защиты | SELV, IP64 |
Наработка на отказ
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Характеристики диммирования
Исполнение B: регулировка выходного тока через выводы DIM+ и DIM- посредством сопротивления, сигнала 1–10 В постоянного тока или ШИМ-сигнала 10 В.
Функция диммирования встроена, степень защиты IP64 сохраняется. Вывод DIM- не должен соединяться с V-.
| Способ управления | Диапазон / соответствие току |
| Сопротивление | 10 кОм: 10%; 20 кОм: 20%; 30 кОм: 30%; 40 кОм: 40%; 50 кОм: 50%; 60 кОм: 60%; 70 кОм: 70%; 80 кОм: 80%; 90 кОм: 90%; 100 кОм: 100%; разрыв: 95–108% |
| Напряжение 1–10 В | 1 В: 10%; 2 В: 20%; 3 В: 30%; 4 В: 40%; 5 В: 50%; 6 В: 60%; 7 В: 70%; 8 В: 80%; 9 В: 90%; 10 В: 100%; разрыв: 95–108% |
| ШИМ-сигнал 10 В | 10%: 10%; 20%: 20%; 30%: 30%; 40%: 40%; 50%: 50%; 60%: 60%; 70%: 70%; 80%: 80%; 90%: 90%; 100%: 100%; разрыв: 95–108% |
| Частота ШИМ | 100 Гц – 3 кГц |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке.
- См. раздел по способам управления светодиодным модулем.
- При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены в статических характеристиках.
- Исполнение A имеет внутренний потенциометр для регулировки; для исполнения B используется регулировка через выходной кабель.
- Время установки измеряется при холодном первом включении; повторные включения могут увеличить это время.
- Для соответствия последним требованиям ErP для светильников источник питания должен использоваться за выключателем, не подключенным постоянно к сети.
- При высоте эксплуатации выше 2000 м температурное снижение нагрузки составляет 3,5 °C на 1000 м для безвентиляторных моделей.
- Перед применением следует учитывать указания по монтажу и обеспечению водозащиты.
