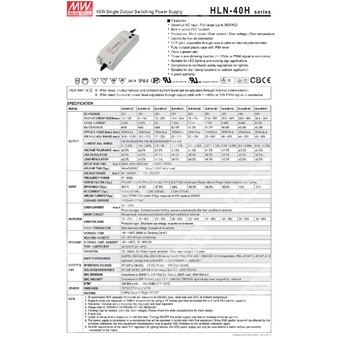

HLN-40H-54A
HLN-40H-54A — 40-ваттный источник питания постоянного тока с универсальным входом, активным PFC и функцией диммирования.
Расшифровка партномера
| Позиция | Расшифровка |
| HLN | Серия источников питания Mean Well для светодиодных нагрузок |
| 40H | Класс мощности 40 Вт, исполнение серии HLN-40H |
| 54 | Номинальное выходное напряжение 54 В |
| A | Исполнение A: регулировка выходного напряжения и уровня постоянного тока внутренним потенциометром |
Краткое назначение
HLN-40H-54A — импульсный источник питания 54 В для светодиодных систем, промышленного и наружного освещения с защитами и регулировкой режима.
Описание
Изделие относится к серии HLN-40H и представляет собой одноканальный источник питания мощностью 40 Вт с универсальным входом переменного/постоянного тока, активным корректором коэффициента мощности и режимом CV+CC. Конструкция рассчитана на применение в светодиодных светильниках, промышленном освещении и установках для световых вывесок.
Исполнение A является IP64-вариантом: выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром, доступ к которому выполняется через резиновую заглушку корпуса.
По документу доступны два конструктивных исполнения серии: A и B. Для позиции HLN-40H-54A применимо исполнение A.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В переменного тока.
- Встроенная функция активного PFC.
- Защита от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня постоянного тока через внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты II.
- Три способа диммирования: 1–10 В постоянного тока, ШИМ-сигнал 10 В, сопротивление.
- Пригоден для светодиодного, промышленного и архитектурного освещения.
- Соответствие мировым требованиям безопасности для осветительных устройств.
- Подходит для сухих и влажных помещений, а также для наружного применения.
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 40 Вт |
| Номинальное выходное напряжение | 54 В |
| Регулировка выходного напряжения | 49–58 В |
| Диапазон регулировки выходного тока | 0,45–0,75 А |
| Максимальный выходной ток | 0,75 А |
| Напряжение пульсаций и шума | 300 мВ п-п |
| Допуск выходного напряжения | ±0,5% |
| Допуск выходного тока | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 500 мс, 80 мс при полной нагрузке 230 В/115 В переменного тока |
| Время удержания | 16 мс при 230 В переменного тока, 16 мс при 115 В переменного тока, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В; >0,95 при 230 В; >0,92 при 277 В, при полной нагрузке |
| Потребляемый ток | 0,43 А при 115 В; 0,24 А при 230 В; 0,23 А при 277 В |
| Пусковой ток | 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | <0,75 мА при 277 В |
| Полные гармонические искажения | <20% при нагрузке ≥60% для 115/230 В переменного тока и при нагрузке ≥75% для 277 В переменного тока |
| Максимальное число блоков на автомате 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 54 В |
| Диапазон постоянного тока | 0,45–0,75 А |
| Номинальный ток | 0,75 А |
| Номинальная мощность | 40,5 Вт |
| Пульсации и шум | 300 мВ п-п |
| Диапазон напряжения в зоне постоянного тока | 44–53 В |
| Зона постоянного тока | Приблизительно 95–108% от номинального тока |
| Тип ограничения тока | Постояннотоковое ограничение с автоматическим восстановлением после устранения неисправности |
Режимы защиты
| Параметр | Значение |
| Короткое замыкание | Режим прерывистого восстановления; автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Постояннотоковое ограничение, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Диммирование
| Параметр | Значение |
| Тип | 3-в-1: 1–10 В постоянного тока, ШИМ 10 В, сопротивление |
| Диапазон сопротивления для одиночного драйвера | 10 кОм–100 кОм и разомкнутая цепь |
| Диапазон сопротивления для нескольких драйверов | 10 кОм/N–100 кОм/N, где N — число драйверов для синхронного диммирования |
| Диапазон диммирования по сопротивлению | 10–100% |
| Диапазон диммирования по напряжению 1–10 В | 10–100% |
| Диапазон диммирования по ШИМ | 10–100% |
| Частота ШИМ | 100 Гц–3 кГц |
| Минимальный уровень по таблице | 95–108% от номинального тока при разомкнутой цепи |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, BS EN/EN55024, уровень light industry, импульс 4 кВ, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Высотная поправка | Снижение допустимой температуры на 3,5 °C/1000 м для моделей без вентилятора при высоте свыше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, IP64, EAC TP TC 004; конструкция по UL60950-1, BS EN/EN60335-1 |
| Испытательное напряжение изоляции | Вход-выход 3,75 кВ переменного тока; вход-земля 2 кВ переменного тока; выход-земля 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Класс защиты | Class II |
| Степень защиты корпуса | IP64 |
| SELV | Да |
Прочее
| Параметр | Значение |
| MTBF | 3396,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 346,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 161 × 61,5 × 35 мм (длина × ширина × высота) |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 CUFT |
| Объемная ориентация монтажа | Работа в горизонтальном положении для приведенной кривой дерейтингa |
Назначение применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые вывески.
- Применения в сухих и влажных зонах, а также на открытом воздухе.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. См. раздел о способах управления светодиодным модулем.
5. При низком входном напряжении может потребоваться снижение нагрузки. См. статические характеристики.
6. Только для исполнения A.
7. Время установки измеряется при первом холодном запуске. Повторные включения/выключения могут увеличивать это время.
8. Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием; EMC-параметры должны быть подтверждены на уровне конечного изделия.
9. Для выполнения актуальных требований ErP для осветительных приборов источник питания должен использоваться за выключателем без постоянного подключения к сети.
10. Для работы на высоте свыше 2000 м применяется снижение допустимой температуры: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
11. По вопросам применения и соблюдения требований по водозащите IP см. руководство пользователя.
Схема постоянного токового участка: в зоне постоянного тока максимальное выходное напряжение драйвера зависит от конфигурации конечной системы. При проблемах совместимости требуется согласование с производителем.
