HLN-40H-54B
HLN-40H-54B - герметичный источник питания 40 Вт с входом 90–305 В AC и выходом 54 В для светодиодных нагрузок.

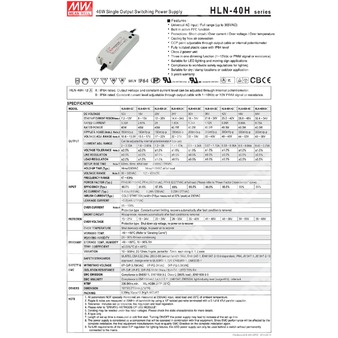

HLN-40H-54B — одно выходной импульсный источник питания мощностью 40 Вт для светодиодного освещения, промышленного освещения и световых табло. Изделие относится к серии с универсальным входом переменного тока, встроенной активной коррекцией коэффициента мощности, степенью защиты IP64 и функцией диммирования 3-в-1.
Расшифровка партномера
| Элемент | Расшифровка |
|---|---|
| HLN | Серия источников питания Mean Well HLN |
| 40 | Номинальная мощность 40 Вт |
| H | Исполнение серии HLN-40H |
| 54 | Выходное напряжение 54 В |
| B | Исполнение B: IP64, регулировка тока через выходной кабель, диммирование 1–10 В DC, PWM 10 В или сопротивлением |
Краткое описание серии
Серия HLN-40H представляет собой источник питания с постоянным напряжением и характеристикой CV + CC, пригодный для питания LED-модулей как в режиме постоянного напряжения, так и в режиме постоянного тока. В B-исполнении предусмотрено трехфункциональное диммирование через выводы DIM+ и DIM-.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка точки срабатывания защиты по току через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс изоляции II.
- Трехвходовое диммирование: 1–10 В DC, PWM 10 В или сопротивлением.
- Подходит для светодиодного освещения, промышленного освещения и рекламных вывесок.
- Соответствие мировым требованиям безопасности для светотехники.
- Пригоден для сухих, влажных мест и наружного применения.
Назначение
Источник питания предназначен для прямого питания светодиодных цепочек и светотехнических модулей в составе промышленных и наружных осветительных систем. Благодаря режиму CV + CC устройство может работать как с LED-драйвером, так и в режиме прямого управления светодиодами.
Электрические параметры
| Параметр | Значение |
|---|---|
| Выходное напряжение | 54 В |
| Номинальный ток | 0,75 А |
| Номинальная мощность | 40,5 Вт |
| Диапазон регулировки выходного напряжения | 49–58 В |
| Диапазон регулировки выходного тока | 0,45–0,75 А |
| Допуск по напряжению | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В AC / 115 В AC |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, полная нагрузка |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–305 В AC или 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC; при полной нагрузке |
| Входной ток | 0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток | 50 А, холодный пуск, длительность импульса 210 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Полное гармоническое искажение | <20% при нагрузке ≥60% для 115/230 В AC и при нагрузке ≥75% для 277 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 12 штук для автомата типа B / 20 штук для автомата типа C при 230 В AC |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | –40…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | –40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибростойкость | 10–500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Защита
| Функция | Описание |
|---|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; конструкция по UL60950-1, BS EN/EN60335-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55024, уровень light industry, перенапряжение 4 кВ, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|---|
| Габариты | 161 × 61,5 × 35 мм |
| Масса | 0,35 кг |
| Упаковка | 32 шт. / 12,2 кг / 1,10 CUFT |
| Корпус | Полностью изолированный пластиковый, IP64 |
| Тип охлаждения | Свободная конвекция воздуха |
| Класс изделия | Класс II |
Надежность
| Параметр | Значение |
|---|---|
| MTBF по Telcordia SR-332 | 3396,4 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 346,2 тыс. ч минимум |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
4. См. раздел «Методы управления светодиодным модулем».
5. При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения см. в статических характеристиках.
6. Только для исполнения A.
7. Время запуска измеряется при первом холодном включении. Повторное включение питания может увеличить это время.
8. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от всей установки, производитель конечного изделия должен заново подтвердить соответствие директиве ЭМС для всей системы.
9. Для соответствия последним требованиям ErP для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
10. Снижение допустимой температуры окружающей среды на высоте выше 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
11. Перед применением необходимо ознакомиться с руководством пользователя, включая примечания по монтажу и обеспечению степени защиты IP.
Дополнительные сведения по исполнению B
Исполнение B имеет степень защиты IP64 и позволяет регулировать уровень выходного тока через выходной кабель с помощью сопротивления, сигнала 1–10 В DC или PWM-сигнала 10 В. Регулировка осуществляется между цепями DIM+ и DIM-. Не допускается соединение DIM- с -V.
Методы диммирования
| Метод | Диапазон / описание |
|---|---|
| Сопротивлением | 10 кОм соответствует 10%, 20 кОм — 20%, 30 кОм — 30%, 40 кОм — 40%, 50 кОм — 50%, 60 кОм — 60%, 70 кОм — 70%, 80 кОм — 80%, 90 кОм — 90%, 100 кОм — 100%, разомкнуто — 95–108% номинального тока |
| Напряжением 1–10 В DC | 1 В — 10%, 2 В — 20%, 3 В — 30%, 4 В — 40%, 5 В — 50%, 6 В — 60%, 7 В — 70%, 8 В — 80%, 9 В — 90%, 10 В — 100%, разомкнуто — 95–108% номинального тока |
| PWM 10 В | Скважность 10–100% соответствует 10–100% номинального тока, разомкнуто — 95–108% номинального тока |
| Частота PWM | 100 Гц – 3 кГц |
Схема применения
Для включения и выключения светильника может применяться внешний выключатель и реле. Встроенное диммирование B-исполнения не обеспечивает полное затемнение до 0%, поэтому для достижения 0% яркости требуется схема с отключением питания светильника.
Подключение к светодиодной нагрузке рекомендуется выполнять напрямую; использование дополнительных драйверов не рекомендуется.
