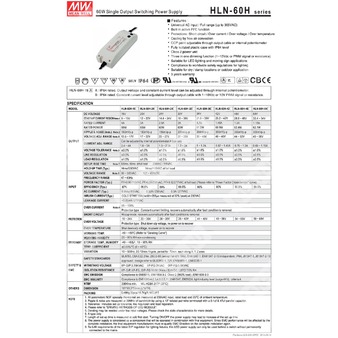

HLN-60H-24B - источник питания 60 Вт с регулируемым постоянным током для светодиодных систем.
HLN-60H-24B — герметизированный импульсный источник питания для светодиодного освещения с универсальным входом переменного тока, активной коррекцией коэффициента мощности, режимом постоянного тока и функцией диммирования по трем типам сигналов.
Расшифровка обозначения
| Партномер | Расшифровка |
| HLN | Серия источников питания MEAN WELL для светодиодных применений |
| 60H | Мощность класса 60 Вт, исполнение с высоким входным диапазоном |
| 24 | Номинальное выходное напряжение 24 В |
| B | Исполнение B: степень защиты IP64, диммирование через выходной кабель |
Назначение
Источник предназначен для питания светодиодных светильников, промышленного освещения и световых указателей, а также для применения в сухих, влажных и наружных условиях при соблюдении условий монтажа.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Режимы защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Регулировка уровня выходного тока через выходной кабель с помощью 1–10 В постоянного тока, сигнала ШИМ 10 В или сопротивления.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты II.
- Трёхрежимное диммирование.
- Соответствие требованиям безопасности для светотехники.
Назначение по применению
- Светодиодное освещение.
- Промышленное освещение.
- Световые указатели.
- Применение в сухих и влажных зонах.
- Наружные установки при соблюдении требований к монтажу.
Выход
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного тока | 1,5–2,5 А |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон регулировки напряжения | 14,4–24 В |
| Диапазон регулировки тока | 1,5–2,5 А |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Точность установки, время нарастания | 500 мс, 80 мс при полной нагрузке 230 В переменного тока / 115 В переменного тока |
| Время удержания | 16 мс при 230 В переменного тока, 16 мс при 115 В переменного тока, полная нагрузка |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В переменного тока, PF > 0,95 при 230 В переменного тока, PF > 0,92 при 277 В переменного тока, при полной нагрузке |
| Полный коэффициент гармонических искажений | < 20% при нагрузке 60% и более для 115/230 В переменного тока; при 277 В переменного тока — при нагрузке 75% и более |
| Ток потребления | 0,64 А / 115 В переменного тока; 0,32 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток | 55 А, холодный старт, длительность 265 мкс, измерено при 50% Ipeak, 230 В переменного тока |
| Ток утечки | < 0,75 мА / 277 В переменного тока |
| Количество блоков питания на автоматическом выключателе 16 А | 9 шт. при автомате типа B / 16 шт. при автомате типа C, при 230 В переменного тока |
Защита
| Перегрузка по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18–24 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Параметры в нормальных условиях
| Допуск | Включает допуск установки, нестабильность по сети и по нагрузке |
| Уровень пульсаций и шума | Измерение при полосе 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ |
Эксплуатационные условия
| Рабочая температура | –40…+50 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | –40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность
| MTBF | 3400,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 347,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; конструкция ориентирована на UL60950-1, BS EN/EN60335-1 |
| Испытательное выдерживаемое напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024, уровень light industry, перенапряжение 4 кВ, EAC TP TC 020 |
Конструктивные данные
| Габаритные размеры | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,46 кг |
| Упаковка | 32 шт. / 15,7 кг / 1,10 куб. фут |
Подключение и исполнение
| Исполнение | B: IP64, регулировка уровня постоянного тока через выходной кабель с помощью 1–10 В постоянного тока, 10 В PWM или сопротивления |
| Провода входа | SVT 18AWG × 3C |
| Провода выхода | Style 2464 18AWG × 4C |
Принцип работы
Источник имеет характеристику CV+CC. В области постоянного напряжения он работает как источник постоянного напряжения, а в области постоянного тока — как светодиодный драйвер с ограничением тока. При превышении допустимого режима переходит в область защиты hiccup.
Диммирование
Для исполнения B уровень выходного тока регулируется через клеммы DIM+ и DIM- посредством сопротивления, сигнала 1–10 В постоянного тока или PWM 10 В. Частота сигнала PWM: 100 Гц – 3 кГц.
| Сопротивление регулировки | 10–100 кОм; при открытой цепи — 95–108% от номинального тока |
| 1–10 В постоянного тока | 1 В — 10%; 2 В — 20%; 3 В — 30%; 4 В — 40%; 5 В — 50%; 6 В — 60%; 7 В — 70%; 8 В — 80%; 9 В — 90%; 10 В — 100%; открытая цепь — 95–108% |
| PWM 10 В | 10%…100% по скважности; открытая цепь — 95–108% |
Примечания
- Все параметры, не оговорённые отдельно, измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с применением витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- См. «Методы управления светодиодным модулем».
- При низком входном напряжении может потребоваться дерейтинг; см. статические характеристики.
- Только исполнение A.
- Время запуска измеряется при первом холодном включении. Повторное включение/выключение может увеличить время запуска.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; EMC-параметры должны подтверждаться на конечной системе.
- Для соответствия последним требованиям ErP для светильников данный источник питания может использоваться только за выключателем без постоянного подключения к сети.
- Для моделей без вентилятора снижение допустимой температуры на высоте выше 2000 м составляет 3,5 °C/1000 м.
- Для применения и указаний по монтажу с обеспечением водозащиты см. руководство пользователя.
