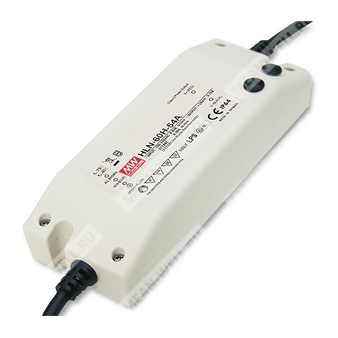

HLN-60H-48A - источник питания 60 Вт с выходом 48 В и регулируемым постоянным током для светодиодных систем.
Серия HLN-60H представляет собой герметизированные импульсные источники питания для светодиодных нагрузок с универсальным диапазоном входного напряжения, активной коррекцией коэффициента мощности, защитами по выходу и степенью защиты IP64. Модификация HLN-60H-48A относится к исполнению с регулируемым выходным напряжением и регулировкой уровня постоянного тока через внутренний потенциометр.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| HLN | Серия импульсных источников питания для светодиодных применений |
| 60 | Номинальная мощность 60 Вт |
| H | Высоковольтное исполнение серии |
| 48 | Номинальное выходное напряжение 48 В |
| A | Исполнение с регулировкой выходного напряжения и уровня постоянного тока внутренним потенциометром |
Особенности
- Универсальный диапазон входного напряжения переменного тока до 305 В.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка точки срабатывания защиты по току через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты II.
- Трехрежимное диммирование: 1–10 В постоянного тока, ШИМ-сигнал 10 В или резистор.
- Подходит для светодиодного освещения, промышленного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для светотехнических применений.
- Пригоден для сухих и влажных помещений, а также для наружного применения.
Области применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые и информационные вывески.
Основные параметры
| Параметр | Значение |
|---|
| Тип изделия | Импульсный источник питания с одним выходом |
| Номинальная мощность | 60 Вт |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,3 А |
| Диапазон напряжения настройки | 28,8–48 В |
| Диапазон постоянного тока | 0,78–1,3 А |
| Пульсации и шум | 300 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Лининая стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Настройка, время нарастания | 500 мс, 80 мс при полной нагрузке 230 В AC / 115 В AC |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC; >0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | <20% при нагрузке ≥60% на 115 В AC / 230 В AC и при нагрузке ≥75% на 277 В AC |
| Потребляемый ток | 0,64 А при 115 В AC; 0,32 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 55 А, холодный старт, длительность 265 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Максимальное количество БП на автомате 16 А | 9 шт. для автомата типа B; 16 шт. для автомата типа C, при 230 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 48 В |
| Диапазон постоянного напряжения | 28,8–48 В |
| Диапазон постоянного тока | 0,78–1,3 А |
| Номинальный ток | 1,3 А |
| Номинальная мощность | 62,4 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Область постоянного тока | Да, с автоматическим восстановлением после устранения неисправности |
| Диапазон регулировки выходного напряжения | 44–53 В |
Защиты
| Функция защиты | Поведение |
|---|
| Короткое замыкание | Режим прерывистой работы с автоматическим восстановлением после устранения неисправности |
| Перегрузка по току | Ограничение постоянным током с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 18–24 В; 23–30 В; 28–35 В; 35–43 В; 41–49 В; 48–58 В; 54–65 В; 59–68 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторной подачи питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; проектирование с учетом UL60950-1, BS EN/EN60335-1 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024, уровень light industry, перенапряжение 4 кВ, EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Дерейтинг | При необходимости снижается на низком входном напряжении; при высоте выше 2000 м — 3,5 °C/1000 м для моделей без вентилятора |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 3400,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 347,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,46 кг |
| Упаковка | 32 шт.; 15,7 кг; 1,10 куб. фута |
Конструктивное исполнение
Исполнение A соответствует варианту с классом защиты IP64, в котором выходное напряжение и уровень постоянного тока настраиваются внутренним потенциометром. Доступ к регулировке выполняется через резиновую заглушку на корпусе.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- См. раздел «Методы управления светодиодным модулем».
- Может потребоваться снижение параметров при низком входном напряжении. Следует учитывать статические характеристики.
- Исполнение A.
- Время запуска измеряется при первом холодном пуске. Включение и выключение источника питания может увеличить время запуска.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования. ЭМС-показатели зависят от полной установки; изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для законченной системы.
- Для соответствия последним требованиям ErP для светильников данный источник питания допускается применять только за выключателем, не подключенным постоянно к сети.
- Для моделей без вентилятора при высоте эксплуатации выше 2000 м применяется снижение допустимой температуры на 3,5 °C на 1000 м.
- Для применения и особенностей монтажа с сохранением функции IP64 следует руководствоваться руководством пользователя.
Назначение выводов
| Провод | Назначение |
|---|
| Красный | Выход «плюс» |
| Черный | Выход «минус» |
| Коричневый | Вход AC/L |
| Синий | Вход AC/N |
| Зелено-желтый | Защитное заземление |
| Фиолетовый | DIM+ |
| Розовый | DIM- |
Сведения о диммировании
Встроенная функция 3-в-1 обеспечивает регулировку выходного тока посредством подключения резистора, сигнала 1–10 В DC либо ШИМ-сигнала 10 В между выводами DIM+ и DIM-. Для B-исполнения запрещено соединять DIM- с «-V».
| Способ управления | Уровень / значение | Относительный ток |
|---|
| Резистор | 10 кОм | 10% |
| Резистор | 20 кОм | 20% |
| Резистор | 30 кОм | 30% |
| Резистор | 40 кОм | 40% |
| Резистор | 50 кОм | 50% |
| Резистор | 60 кОм | 60% |
| Резистор | 70 кОм | 70% |
| Резистор | 80 кОм | 80% |
| Резистор | 90 кОм | 90% |
| Резистор | 100 кОм | 100% |
| 1–10 В DC | 1 В | 10% |
| 1–10 В DC | 2 В | 20% |
| 1–10 В DC | 3 В | 30% |
| 1–10 В DC | 4 В | 40% |
| 1–10 В DC | 5 В | 50% |
| 1–10 В DC | 6 В | 60% |
| 1–10 В DC | 7 В | 70% |
| 1–10 В DC | 8 В | 80% |
| 1–10 В DC | 9 В | 90% |
| 1–10 В DC | 10 В | 100% |
| ШИМ 10 В | 10% | 10% |
| ШИМ 10 В | 20% | 20% |
| ШИМ 10 В | 30% | 30% |
| ШИМ 10 В | 40% | 40% |
| ШИМ 10 В | 50% | 50% |
| ШИМ 10 В | 60% | 60% |
| ШИМ 10 В | 70% | 70% |
| ШИМ 10 В | 80% | 80% |
| ШИМ 10 В | 90% | 90% |
| ШИМ 10 В | 100% | 100% |
Частота ШИМ-сигнала: 100 Гц – 3 кГц.
