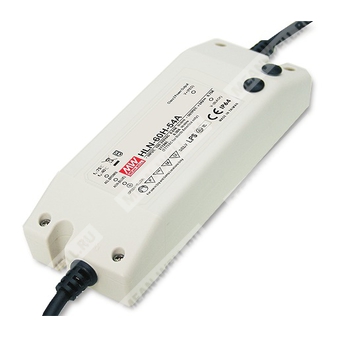

HLN-60H-48B
HLN-60H-48B - импульсный источник питания для светодиодных нагрузок с выходом 48 В и диммированием.
Расшифровка партномера
| Обозначение | Расшифровка |
| HLN | Серия источников питания Mean Well HLN |
| 60 | Номинальная мощность 60 Вт |
| H | Исполнение для высоковольтного универсального входа AC |
| 48 | Номинальное выходное напряжение 48 В |
| B | Исполнение с IP64 и трехвходовой функцией диммирования |
Краткое описание
HLN-60H-48B представляет собой 60-ваттный одно-выходной источник питания переключающего типа для светодиодных систем с выходом 48 В постоянного тока. Модель предназначена для питания светодиодных светильников, промышленного освещения и световых вывесок. Устройство имеет встроенную активную коррекцию коэффициента мощности, широкий диапазон входного напряжения, защиту от короткого замыкания, перегрузки по току, перенапряжения и перегрева, а также функцию регулирования выходного тока через цепи диммирования.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Регулирование точки ограничения тока через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс защиты II.
- Три способа диммирования: 1–10 В DC, ШИМ 10 В, сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и световых указателей.
- Соответствует мировым требованиям безопасности для светотехнических применений.
- Предназначен для сухих и влажных помещений, а также для наружного применения.
Область применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые вывески и указатели.
- Осветительные системы, требующие питания с постоянным током и диммированием.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Диапазон постоянного тока | 0,78–1,3 А |
| Номинальный ток | 1,3 А |
| Номинальная мощность | 62,4 Вт |
| Диапазон регулировки выходного напряжения | 44–53 В |
| Регулировка тока | Возможна через внутренний потенциометр |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке 60% и выше на 115/230 В AC; при 277 В AC — при нагрузке 75% и выше |
| Потребляемый ток | 0,64 А при 115 В AC; 0,32 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 55 А, холодный старт, длительность 265 мкс, измерено при 50% Ipeak на 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Защиты
| Параметр | Значение |
| Перегрузка по току | Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Периодический режим с самовосстановлением после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Диапазон срабатывания защиты от перенапряжения | 54–65 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | −40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и качество энергии
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке 60% и выше, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55024, уровень light industry, импульсная помеха 4 кВ, EAC TP TC 020 |
| Коэффициент гармонических искажений | THD < 20% |
Надежность, масса и габариты
| Параметр | Значение |
| MTBF | 3400,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 347,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,46 кг |
| Упаковка | 32 шт.; 15,7 кг; 1,10 куб. фута |
Подключение и конструктив
| Параметр | Значение |
| Входные провода | SVT 18AWG×3C |
| Выходные провода | SVT 18AWG×2C |
| Провода диммирования | Style 2464 18AWG×4C |
| Исполнение корпуса | Полностью изолированный пластиковый корпус, IP64 |
| Подключение защитного заземления | FG, провод зелено-желтого цвета |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. См. «Методы управления светодиодным модулем».
5. При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики.
6. Только для исполнения A.
7. Время запуска измеряется при первом холодном включении. Повторные включения и выключения питания могут увеличить время запуска.
8. Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования обязан повторно подтвердить соответствие директиве ЭМС для всей системы.
9. Для соответствия последнему регламенту ErP для светильников данное изделие может использоваться только после выключателя, не подключенного постоянно к сети.
10. При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
11. По вопросам применения и по указаниям по монтажу при обеспечении влагозащиты IP следует обращаться к руководству пользователя.
Сведения по регулированию и диммированию
Модель HLN-60H-48B поддерживает трехвходовую регулировку выходного тока через цепь DIM+ и DIM-. Разрешены следующие способы управления: сопротивление, сигнал 1–10 В DC и ШИМ-сигнал 10 В. Частота ШИМ-сигнала: 100 Гц – 3 кГц.
Для исполнения B запрещено соединять DIM- с выводом -V. Регулирование выходного тока возможно также при помощи внешнего выключателя и реле для включения и отключения светильника. Полное погашение светильника встроенной функцией диммирования для исполнения B не обеспечивается без соответствующей схемы подключения.
Типовая I-V характеристика
В режиме постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы. При наличии вопросов совместимости рекомендуется обращаться в MEAN WELL.
