HLN-60H-54A - источник питания 54 В, 60 Вт с активным PFC и регулировкой тока для светодиодных нагрузок.
Назначение: импульсный источник питания для светодиодного освещения и промышленного применения, работающий в режимах постоянного напряжения и постоянного тока, с защитами и степенью защиты IP64.
Расшифровка партномера
| Партномер | Расшифровка |
| HLN | Серия источников питания MEAN WELL HLN |
| 60 | Номинальная мощность 60 Вт |
| H | Исполнение для широкого диапазона входного напряжения |
| 54 | Выходное напряжение 54 В |
| A | Исполнение A: степень защиты IP64, регулировка выходного напряжения и уровня тока внутренним потенциометром |
Краткое описание
HLN-60H-54A — одно выходной импульсный источник питания мощностью 60 Вт для светодиодных систем, предназначенный для работы от сети переменного и постоянного тока в широком диапазоне, с активной коррекцией коэффициента мощности, естественным охлаждением и встроенными защитами.
Особенности
- Универсальный вход переменного тока с полным диапазоном, до 305 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Регулировка уровня защиты по току через выходной кабель или внутренний потенциометр.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Источник питания класса 2.
- Трёхфункциональное диммирование: 1–10 В постоянного тока, ШИМ-сигнал 10 В или сопротивление.
- Подходит для светодиодного освещения, промышленного освещения и информационных световых указателей.
- Соответствие мировым требованиям безопасности для светотехнических применений.
- Подходит для сухих, влажных помещений и наружного применения.
Область применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые указатели и рекламно-информационные системы.
- Установки, требующие защищённого источника питания со степенью IP64.

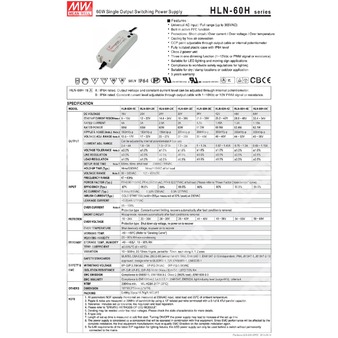

Электрические параметры
| Параметр | Значение |
| Модель | HLN-60H-54A |
| Выходное напряжение | 54 В |
| Номинальный ток | 1,15 А |
| Номинальная мощность | 62,1 Вт |
| Регулировка выходного напряжения | 49 ~ 58 В |
| Диапазон регулировки тока | 0,69 ~ 1,15 А |
| Погрешность выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
| Диапазон постоянного тока | 49 ~ 58 В |
| Пуск, время нарастания | 500 мс, 80 мс при полной нагрузке, 230 В переменного тока / 115 В переменного тока |
| Время удержания | 16 мс / 230 В переменного тока, 16 мс / 115 В переменного тока при полной нагрузке |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF>0,98 / 115 В переменного тока, PF>0,95 / 230 В переменного тока, PF>0,92 / 277 В переменного тока при полной нагрузке |
| Коэффициент гармонических искажений | THD<20% при нагрузке ≧60% на 115/230 В переменного тока; THD<20% при нагрузке ≧75% на 277 В переменного тока |
| Потребляемый ток | 0,64 А / 115 В переменного тока; 0,32 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток | 55 А, холодный старт, длительность 265 мкс, измерено при 50% Ipeak и 230 В переменного тока |
| Ток утечки | <0,75 мА / 277 В переменного тока |
| Максимальное количество блоков питания на автомат 16 А | 9 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В переменного тока |
Регулирование и диммирование
| Параметр | Значение |
| Тип регулировки | Встроенное трёхв одном диммирование через выходной кабель |
| Способы управления | Сопротивление, сигнал 1 ~ 10 В постоянного тока, ШИМ-сигнал 10 В |
| Диапазон частоты ШИМ | 100 Гц ~ 3 кГц |
| Минимальный уровень тока при регулировке | 95% ~ 108% от номинального |
| Примечание по подключению | Не подключать DIM- к -V |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим прерывистого запуска, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Охлаждение | Свободная конвекция воздуха |
| Дерейтинг по температуре | См. кривую снижения нагрузки |
| Дерейтинг по высоте | Для высоты более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; проектирование с учётом UL60950-1, BS EN/EN60335-1 |
| Электрическая прочность | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Класс C (≧60% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, BS EN/EN55024, уровень light industry (импульс 4 кВ), EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3400,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 347,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,46 кг |
| Упаковка | 32 шт. / 15,7 кг / 1,10 CUFT |
| Номер корпуса | HLN-60A |
Конструктивные сведения
Исполнение A имеет степень защиты IP64. Выходное напряжение и уровень постоянного тока регулируются внутренним потенциометром. Доступ к нему выполняется после снятия резиновой заглушки на корпусе.
Принцип работы
Источник питания работает с характеристикой CV + CC. В области постоянного напряжения он используется как источник напряжения, а в области постоянного тока — как источник тока для прямого питания светодиодов. При достижении ограничения по току переходит в режим стабилизации тока. Для согласованных систем необходимо учитывать максимально допустимое выходное напряжение в режиме постоянного тока.
Примечания
| 1 | Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | См. раздел «Способы управления светодиодным модулем». |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены в статической характеристике. |
| 6 | Только для исполнения A. |
| 7 | Время запуска измеряется при холодном первом включении. Повторное включение и выключение питания может увеличить время запуска. |
| 8 | Для выполнения требований последнего регламента ErP для светильников данный источник питания должен использоваться только после выключателя, не подключённого постоянно к сети. |
| 9 | Для моделей без вентилятора высота более 2000 м требует снижения допустимой температуры на 3,5 °C/1000 м, для моделей с вентилятором — на 5 °C/1000 м. |
| 10 | Перед использованием следует ознакомиться с руководством по применению и указаниями по монтажу IP-защиты. |
