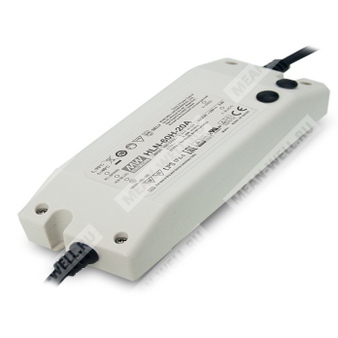

HLN-60H-54B - источник питания 54 В для светодиодных систем с диммированием и защитами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| HLN | Серия источников питания Mean Well |
| 60H | Мощность 60 Вт, высоковольтное исполнение серии |
| 54 | Номинальное выходное напряжение 54 В |
| B | Исполнение B: степень защиты IP64, регулировка тока через выходной кабель, диммирование 3-в-1 |
Краткое описание
HLN-60H-54B — это герметизированный источник питания постоянного тока для светодиодных установок и промышленного освещения, рассчитанный на работу от сети переменного тока широкого диапазона, с активной коррекцией коэффициента мощности, режимом стабилизации тока и поддержкой диммирования.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 305 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Регулировка уровня выходного тока через выходной кабель.
- Полностью изолированный пластиковый корпус со степенью защиты IP64.
- Класс изоляции II.
- Три метода диммирования: 1–10 В DC, ШИМ-сигнал 10 В или резистивное управление.
- Подходит для светодиодного освещения, промышленного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для осветительных применений.
- Подходит для сухих, влажных помещений и наружного применения.
Область применения
- Светодиодное освещение.
- Промышленное освещение.
- Световые вывески.
Выходные параметры
| Модель | HLN-60H-54B |
| Номинальное выходное напряжение | 54 В |
| Диапазон постоянного тока | 0,87–1,45 А |
| Номинальный ток | 1,15 А |
| Номинальная мощность | 62,1 Вт |
| Диапазон подстройки выходного напряжения | 48–58 В |
| Диапазон регулировки тока | 0,87–1,45 А |
| Погрешность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 500 мс, 80 мс при полной нагрузке, 230 В AC / 115 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 300 мВ пик-пик |
Входные параметры
| Диапазон входного напряжения | 90–305 В AC |
| Диапазон входного постоянного напряжения | 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | < 20% при нагрузке ≥60% для 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
| Потребляемый ток | 0,64 А / 115 В AC; 0,32 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | 55 А, холодный старт, длительность импульса 265 мкс, измерено при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
Режим постоянного тока
| Исполнение B | Степень защиты IP64, регулировка уровня постоянного тока через выходной кабель с помощью 1–10 В DC, 10 В ШИМ-сигнала или сопротивления. |
| Метод стабилизации | Лимитирование постоянного тока с автоматическим восстановлением после устранения аварии |
Защитные функции
| Короткое замыкание | Импульсный режим с автоматическим восстановлением после устранения аварии |
| Перегрузка по току | Лимитирование постоянного тока с автоматическим восстановлением после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP64, EAC TP TC 004; конструкция согласно UL60950-1, BS EN/EN60335-1 |
| Электростатический разряд и помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024, уровень light industry, импульсная помехоустойчивость 4 кВ |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Напряжение выдержки изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эксплуатационные условия
| Рабочая температура | -40…+50 ℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 ℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…40 ℃) |
| Вибрация | 10–500 Гц, 2G, по 12 мин/цикл, общая продолжительность 72 мин по осям X, Y, Z |
Надежность
| MTBF | 3400,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 347,4 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
Габаритные и упаковочные данные
| Размеры | 161 × 61,5 × 35 мм (Д × Ш × В) |
| Масса | 0,46 кг |
| Упаковка | 32 шт.; 15,7 кг / 1,10 куб. фута |
Подключение и конструкция
| Исполнение | HLN-60H-54B, B-type |
| Входные провода | SVT 18AWG×3C |
| Выходные провода | Style 2464 18AWG×4C |
| Регулировка тока и диммирование | Через DIM+ и DIM-, без соединения DIM- с -V |
| Цвета проводов | AC/L — коричневый, AC/N — синий, FG — зеленый/желтый, V+ — красный, V- — черный, DIM+ — фиолетовый, DIM- — розовый |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- См. документ по методам управления светодиодными модулями.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Исполнение A регулируется внутренним потенциометром; для HLN-60H-54B относится исполнение B.
- Время запуска измеряется при первом холодном включении; повторное включение/выключение может увеличить время запуска.
- Для высоты более 2000 м следует учитывать снижение допустимой температуры окружающей среды: 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором.
- Для применения и рекомендаций по монтажу с IP-защитой следует обращаться к руководству пользователя.
- Для соответствия последнему регламенту ErP для светильников данный источник питания может применяться только после выключателя, не подключенного постоянно к сети.
Назначение
Изделие предназначено для питания светодиодных нагрузок в режиме стабилизации тока, а также для построения осветительных систем, требующих высокой надежности, широкого диапазона входного напряжения и функций управления яркостью.
