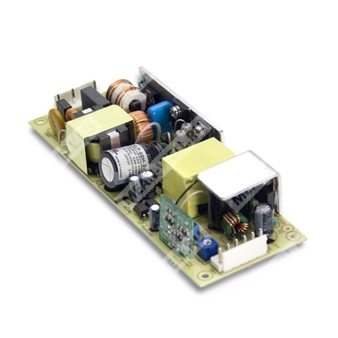

HLP-40H-15 - AC/DC импульсный источник питания 40 Вт для питания светодиодных нагрузок с активной коррекцией коэффициента мощности и диммированием.
Расшифровка партномера
- HLP — серия LED источников питания (встраиваемое исполнение).
- 40H — номинальная выходная мощность 40 Вт, исполнение «H» (серия с активной PFC и расширенным входным диапазоном до 305 VAC).
- 15 — номинальное выходное напряжение 15 В (модель HLP-40H-15).
Ключевые особенности
- Универсальный вход AC / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока (Io ADJ).
- Диммирование «3-в-1»: 1–10 VDC или ШИМ 10 V или резистивное.
- Класс 2, SELV.
- Пригоден для сухих/влажных (damp) помещений.
Выходные параметры (OUTPUT) — модель HLP-40H-15
| Номинальное выходное напряжение | 15 V DC |
| Диапазон выходного напряжения (постояннотоковая область) | 9 ~ 15 V |
| Номинальный ток | 2.67 A |
| Номинальная мощность | 40 W |
| Пульсации и шум (макс.) | 150 mVp-p |
| Диапазон подстройки выходного напряжения | 13.5 ~ 17 V |
| Диапазон подстройки выходного тока | 1.6 ~ 2.67 A |
| Допуск установки напряжения (суммарно) | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.5% |
| Время запуска / нарастания | 500 ms / 80 ms (при полной нагрузке, 230 VAC / 115 VAC) |
| Время удержания (тип.) | 16 ms при 230 VAC; 16 ms при 115 VAC (при полной нагрузке) |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.98 при 115 VAC; PF>0.95 при 230 VAC; PF>0.92 при 277 VAC (при полной нагрузке) |
| Полные гармонические искажения тока (THD) | < 20% при нагрузке ≥60% (115/230 VAC) и при нагрузке ≥75% (277 VAC) |
| КПД (тип.) | 87% |
| Ток потребления AC (тип.) | 0.43 A / 115 VAC; 0.24 A / 230 VAC; 0.23 A / 277 VAC |
| Пусковой ток (тип.) | 50 A (cold start, twidth=210 μs измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA / 277 VAC |
Защиты (PROTECTION)
| Перегрузка по току | 95 ~ 108% |
| Режим защиты от перегрузки по току | Ограничение тока (постоянный ток), автовосстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим, автовосстановление после устранения неисправности |
| Перенапряжение | 18 ~ 24 V |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Окружающая среда (ENVIRONMENT)
| Рабочая температура | -40 ~ +70 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 мин/1 цикл, в течение 72 мин по осям X, Y, Z |
Электробезопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08 (кроме 48V, 54V), BS EN/EN61347-1, BS EN/EN61347-2-13,
EAC TP TC 004 approved; design refer to UL60950-1, BS EN/EN60335-1
|
| Испытательное напряжение изоляции | I/P-O/P: 3.75 kVAC; I/P-FG: 2 kVAC; O/P-FG: 0.5 kVAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 MΩ / 500 VDC / 25°C / 70% RH |
| ЭМС излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥60% нагрузки); BS EN/EN61000-3-3, EAC TP TC 020
|
| ЭМС помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024, уровень light industry (surge 4 kV), EAC TP TC 020
|
Надёжность и механические данные (OTHERS)
| Наработка на отказ (MTBF) | 3132.4K hrs min. Telcordia SR-332(Bellcore); 287.9K hrs min. MIL-HDBK-217F (25°C) |
| Габариты (Д×Ш×В) | 147 × 53 × 27 mm |
| Масса | 0.2 kg |
| Частота преобразования | fosc: 100 kHz |
| Макс. количество БП на автомате 16 A | 12 шт. (автомат тип B) / 20 шт. (автомат тип C) при 230 VAC |
Разъёмы и назначение выводов
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2,4,5 | Нет контакта |
Ответная часть (CN1): корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент.
Выход/DC и диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Ответная часть (CN2): корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент.
Требование: обязательное заземление (FG).
Диммирование и регулировка тока (Dimming Operation)
- Регулировка уровня постоянного выходного тока выполняется через DIM+ и DIM-: резистором 10–100 кОм, напряжением 1–10 VDC или ШИМ-сигналом 10 V.
- Диапазон частоты ШИМ: 100 Hz ~ 3 kHz.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного погашения (0% яркости); для 0% требуется схема отключения питания светильника.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 MHz с использованием витой пары 12" с оконечиванием конденсаторами 0.1 μF и 47 μF (параллельно).
- Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- См. раздел о методах питания светодиодных модулей (работа в области постоянного тока).
- При низких входных напряжениях может потребоваться снижение мощности; следует сверяться со статическими характеристиками.
- Длительность времени запуска измерена при «холодном» первом включении; циклы включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент для установки в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; соответствие ЭМС конечного изделия требуется подтвердить повторно.
- Прямое подключение к светодиодам рекомендовано, применение дополнительных драйверов не подходит.
- Для выполнения требований актуального ErP для светильников данный LED источник питания должен использоваться только после выключателя, без постоянного подключения к сети.
