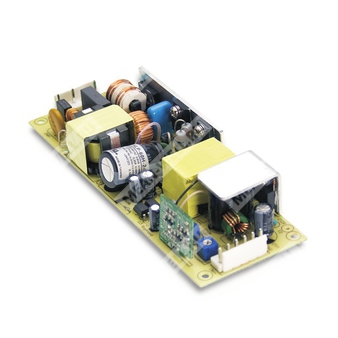

HLP-40H-20 - AC/DC источник питания для светодиодных модулей с активной коррекцией коэффициента мощности и функцией диммирования.
Расшифровка партномера
- HLP — серия LED источников питания.
- 40H — номинальная мощность 40 Вт; исполнение серии H (печатная плата/открытое исполнение).
- 20 — номинальное выходное напряжение 20 В (модель HLP-40H-20).
Ключевые особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока.
- Класс II, SELV.
- Диммирование 3-в-1: 1–10 VDC / PWM / резистор.
- Пригоден для встроенных систем светодиодного освещения; для сухих/влажных помещений (damp location).
- 100% испытание при полной нагрузке (burn-in).
Выходные параметры (HLP-40H-20)
| Номинальное выходное напряжение | 20 VDC |
| Диапазон выходного напряжения (режим постоянного тока) | 12–20 V |
| Диапазон регулировки выходного напряжения | 17–22 V |
| Номинальный выходной ток | 2.0 A |
| Диапазон регулировки тока | 1.2–2.0 A |
| Номинальная мощность | 40 W |
| Пульсации и шум (макс.) | 150 mVp-p |
| Допуск по выходному напряжению | ±1.0% |
| Регулирование по сети | ±0.5% |
| Регулирование по нагрузке | ±1.0% |
| Время запуска / нарастания (прим.) | 500 ms / 80 ms (при полной нагрузке, 230 VAC / 115 VAC) |
| Время удержания (тип.) | 16 ms при 230 VAC; 16 ms при 115 VAC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения | 90–305 VAC; 127–431 VDC |
| Диапазон частоты | 47–63 Hz |
| Коэффициент мощности (тип.) | PF>0.98 (115 VAC), PF>0.95 (230 VAC), PF>0.92 (277 VAC) при полной нагрузке |
| Полный коэффициент гармонических искажений | THD<20% при нагрузке выхода ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| КПД (тип.) | 88% |
| Потребляемый ток AC (тип.) | 0.43 A (115 VAC); 0.24 A (230 VAC); 0.23 A (277 VAC) |
| Пусковой ток (тип.) | 50 A (холодный старт, twidth=210 мкс измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA при 277 VAC |
Защиты
| Перегрузка по току | 95–108% |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 23–30 V |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3.75 kVAC |
| Испытательное напряжение (вход–корпус/земля) | 2 kVAC |
| Испытательное напряжение (выход–корпус/земля) | 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС и стандарты безопасности
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08 (кроме 48V, 54V); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
| ЭМС, излучаемые/проводимые помехи | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень light industry, грозоимпульс 4 kV); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -40…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50°C) |
| Вибрация | 10–500 Hz, 2G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | мин. 3132.4K ч (Telcordia SR-332); мин. 287.9K ч (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габариты (Д×Ш×В) | 147×53×27 мм |
| Масса | 0.2 кг |
Подключение (разъемы)
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2, 4, 5 | Нет контакта |
Ответная часть: корпус JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент.
Выход DC/управление (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3, 4 | -V |
| 5, 6 | +V |
Ответная часть: корпус JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент.
Требуется заземление (FG).
Диммирование и регулировка тока
- Регулировка уровня выходного постоянного тока выполняется через DIM+ и DIM-: резистором 10–100 кОм, напряжением 1–10 VDC или сигналом PWM 10 V.
- Частота PWM: 100 Hz – 3 kHz.
- Синхронное диммирование нескольких драйверов: номиналы резисторов масштабируются как (значение)/N, где N — количество драйверов.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного отключения яркости до 0%.
Дополнительные электрические ограничения
| Макс. число источников на автомат 16 A (230 VAC) | 12 шт. (автомат тип B) / 20 шт. (автомат тип C) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 MHz с использованием витой пары длиной 12" и оконечной емкости 0.1 мкФ + 47 мкФ (параллельно).
- Допуск включает установочную погрешность, регулирование по сети и регулирование по нагрузке.
- См. раздел «Методы питания LED модуля» для области режима постоянного тока.
- При пониженных входных напряжениях может требоваться снижение мощности; ориентироваться по статическим характеристикам.
- Время запуска измерено при холодном старте; переключение питания ВКЛ/ВЫКЛ может приводить к увеличению времени запуска.
- Источник рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС выполнялись на металлической пластине 360×360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Рекомендуется прямое подключение к LED; использование дополнительных драйверов не подходит.
- Для выполнения требований актуальных норм ErP для светильников данный LED источник питания должен применяться после выключателя и не должен быть постоянно подключен к сети.
