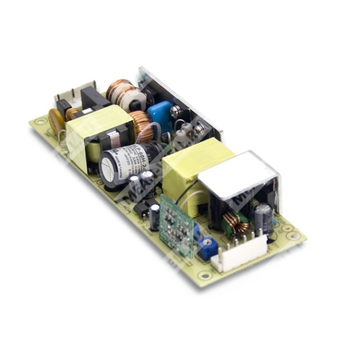

HLP-40H-30 - светодиодный импульсный источник питания (AC/DC) 40 Вт с активной коррекцией коэффициента мощности и функцией диммирования.
Расшифровка партномера
- HLP — серия LED источников питания (класс 2, встроенная активная PFC, свободная конвекция).
- 40H — номинальная выходная мощность 40 Вт, исполнение серии H.
- -30 — номинальное выходное напряжение 30 В (модификация на 30 В).
Назначение и режим работы
Источник питания предназначен для питания светодиодных модулей; рекомендованный режим — область постоянного тока (CC) по вольт-амперной характеристике LED драйвера.
Поддерживается диммирование по входу DIM (1–10 В, ШИМ 10 В или резистор).
Выход (DC) — параметры модели HLP-40H-30
| Номинальное выходное напряжение | 30 В |
| Диапазон постоянного тока (область CC) | 0,8…1,34 А |
| Номинальный ток | 1,34 А |
| Номинальная мощность | 40,2 Вт |
| Диапазон регулировки выходного напряжения | 18…30 В |
| Диапазон регулировки тока | 0,8…1,34 А |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска/нарастания | 500 мс / 80 мс (полная нагрузка, 230 В AC / 115 В AC) |
| Время удержания (тип.) | 16 мс при 230 В AC; 16 мс при 115 В AC (полная нагрузка) |
Вход (AC)
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 при 115 В AC; PF>0,95 при 230 В AC; PF>0,92 при 277 В AC (полная нагрузка) |
| Полные гармонические искажения тока (THD) | <20% при нагрузке ≥60% (115/230 В AC) и при нагрузке ≥75% (277 В AC) |
| КПД (тип.) | 88,5% |
| Потребляемый ток AC (тип.) | 0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (cold start, twidth=210 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Защиты
| Перегрузка по току | 95…108% |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 35…43 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после остывания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС и нормативы безопасности
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024, уровень light industry (импульс перенапряжения 4 кВ); EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
Условия эксплуатации и надежность
| Рабочая температура | -40…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/1 цикл, в течение 72 мин по осям X/Y/Z |
| MTBF | мин. 3132,4 тыс. часов (Telcordia SR-332/Bellcore); мин. 287,9 тыс. часов (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 147×53×27 мм |
| Масса | 0,2 кг |
Подключение (разъемы) и органы регулировки
Разъем входа AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2,4,5 | контакты отсутствуют |
Ответная часть: корпус JST VHR (или эквивалент), контакты JST SVH-21T-P1.1 (или эквивалент).
Разъем выхода DC/диммирования (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Ответная часть: корпус JST VHR (или эквивалент), контакты JST SVH-21T-P1.1 (или эквивалент).
Встроенные подстроечные элементы: регулировка выходного тока (Io ADJ) и выходного напряжения (Vo ADJ) внутренними потенциометрами.
Функция диммирования (DIM)
- Регулировка уровня постоянного выходного тока через DIM+ / DIM-: резистор 10…100 кОм, либо 1…10 В DC, либо ШИМ 10 В.
- ШИМ: типовой диапазон частоты 100 Гц…3 кГц.
- Синхронное диммирование нескольких драйверов: приведены типовые значения сопротивлений вида X кОм/N, где N — количество драйверов.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного отключения света до 0% без использования схемы коммутации питания светильника.
Ограничения по групповой установке (автоматы 16 A)
| Максимальное число БП на автомат 16 A при 230 В AC | 12 шт. (автомат тип B) / 20 шт. (автомат тип C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск: включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- См. раздел «Методы питания LED модуля» для работы в области постоянного тока.
- При пониженных входных напряжениях может требоваться снижение мощности; следует проверять статические характеристики.
- Время запуска измеряется при первом холодном включении; циклы включения/выключения могут приводить к увеличению времени запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС выполнялись при монтаже на металлической пластине 360×360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Рекомендуется прямое подключение к светодиодам; не подходит для использования дополнительных драйверов.
- Для соответствия требованиям ErP для светильников данный LED источник питания допускается использовать только после выключателя, без постоянного подключения к сети.
