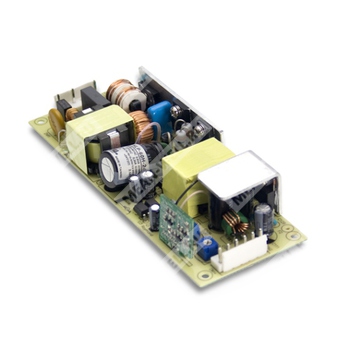

HLP-40H-36 - AC/DC источник питания для светодиодов 40 Вт с регулируемым выходным током и функцией диммирования.
Расшифровка партномера
| Партномер | HLP-40H-36 |
| Серия | HLP-40H |
| Номинальная мощность | 40 W (указано как 40.3 W для модели 36 V) |
| Код выходного напряжения | 36 → номинальное DC напряжение 36 V |
Ключевые особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулируемый уровень выходного постоянного тока.
- Класс II.
- Диммирование «3 в 1»: 1–10 VDC или PWM 10 V или резистивное.
- Назначение: встроенные LED системы, сухие/влажные помещения.
Выходные параметры (HLP-40H-36)
| Номинальное DC напряжение | 36 V |
| Область постоянного тока (диапазон DC) | 21.6 ~ 36 V |
| Номинальный ток | 1.12 A |
| Номинальная мощность | 40.3 W |
| Пульсации и шум (макс.) | 200 mVp-p |
| Диапазон регулировки выходного напряжения | 33 ~ 40 V |
| Диапазон регулировки выходного тока | 0.67 ~ 1.12 A |
| Допуск по выходному напряжению | ±1.0% |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска/нарастания | 500 ms / 80 ms (при полной нагрузке, 230 VAC / 115 VAC) |
| Время удержания (тип.) | 16 ms при 230 VAC; 16 ms при 115 VAC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.92/277VAC (при полной нагрузке) |
| Полные гармонические искажения (THD) | <20% при нагрузке ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| КПД (тип.) | 89% |
| Входной ток AC (тип.) | 0.43 A / 115 VAC; 0.24 A / 230 VAC; 0.23 A / 277 VAC |
| Пусковой ток (тип.) | 50 A (cold start, twidth=210 μs, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA / 277 VAC |
| Макс. количество БП на автомате 16 A |
12 шт. (тип B) / 20 шт. (тип C) при 230 VAC |
Защиты
| Перегрузка по току | 95 ~ 108% |
| Тип защиты от перегрузки | Ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автовосстановление после устранения неисправности |
| Перенапряжение | 35 ~ 43 V |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3.75 kVAC |
| Испытательное напряжение (вход–FG) | 2 kVAC |
| Испытательное напряжение (выход–FG) | 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25℃ / 70% RH (вход–выход, вход–FG, выход–FG) |
Стандарты безопасности и ЭМС
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08 (кроме 48V, 54V), BS EN/EN61347-1, BS EN/EN61347-2-13,
EAC TP TC 004 approved; design refer to UL60950-1, BS EN/EN60335-1
|
| ЭМС излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (≥60% нагрузка), BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024, light industry level (surge 4 kV), EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70 ℃ (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 min/1 cycle, 72 min по осям X,Y,Z |
| MTBF | 3132.4K hrs min. Telcordia SR-332(Bellcore); 287.9K hrs min. MIL-HDBK-217F (25℃) |
Механические данные и подключения
| Габариты (Д×Ш×В) | 147 × 53 × 27 mm |
| Масса | 0.2 kg |
| Частота преобразования | fosc: 100 kHz |
Разъемы и назначение выводов
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Сигнал |
| 1 | L (фаза) |
| 3 | N (нейтраль) |
| 6 | FG (защитное заземление) |
| 2,4,5 | Нет контакта |
Сопрягаемый корпус/контакт (CN1): JST VHR / JST SVH-21T-P1.1 или эквивалент.
Выход DC и диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Сигнал |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Сопрягаемый корпус/контакт (CN2): JST VHR / JST SVH-21T-P1.1 или эквивалент.
Требование: заземление (FG) обязательно.
Диммирование и регулировка тока (общее для серии)
- Регулировка уровня выходного постоянного тока через DIM+ и DIM-: резистор 10–100 kΩ, или 1–10 VDC, или PWM 10 V.
- Частота PWM: 100 Hz ~ 3 kHz.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного затемнения; для 0% яркости используется коммутация питания светильника (выключатель/реле).
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 VAC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измерены в полосе 20 MHz с использованием 12" витой пары, оконцованной конденсаторами 0.1 μF и 47 μF параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- См. раздел по методам питания LED-модуля (область постоянного тока/режимы защиты).
- При низких входных напряжениях может требоваться снижение мощности; см. статические характеристики.
- Время запуска измеряется при холодном старте; операции включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент для установки в конечное оборудование; ЭМС тесты выполнялись при монтаже на металлическую пластину 360×360 mm толщиной 1 mm; соответствие конечного изделия директивам ЭМС должно быть подтверждено повторно.
- Прямое подключение к светодиодам рекомендуется, но не подходит для использования дополнительных драйверов.
- Для выполнения требований актуального ErP по светильникам данный LED источник питания допускается применять только после выключателя, без постоянного подключения к сети.
