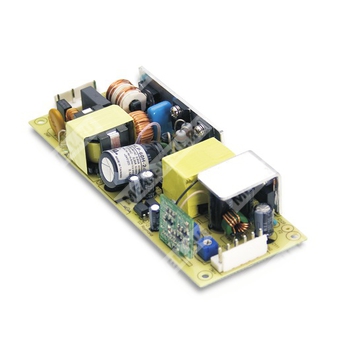

HLP-40H-42 - светодиодный источник питания (LED драйвер) 40 Вт с активной коррекцией коэффициента мощности и диммированием.
Расшифровка партномера
- HLP — серия LED источников питания MEAN WELL.
- 40H — номинальная мощность 40 Вт, исполнение серии H (встроенная активная PFC, диммирование).
- 42 — номинальное выходное напряжение 42 В (модель с диапазоном регулировки напряжения 40–46 В).
Общее назначение и функциональные особенности
- Универсальный вход переменного тока/полный диапазон до 305 В~.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Выход с режимом стабилизации тока (рекомендуемый режим работы для питания светодиодов).
- Три способа диммирования: 1–10 В=, ШИМ 10 В, либо резистором.
- Охлаждение свободной конвекцией.
- Класс II (SELV).
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Применение: встроенные LED системы освещения, сухие/влажные помещения.
Выходные параметры (HLP-40H-42)
| Номинальное выходное напряжение | 42 В= |
| Диапазон стабилизации тока (область постоянного тока) | 0,58…0,96 А |
| Номинальный ток | 0,96 А |
| Номинальная мощность | 40,3 Вт |
| Диапазон регулировки выходного напряжения | 40…46 В |
| Пульсации и шум (макс.) | 300 мВп-п |
| Допуск по выходному напряжению (суммарный) | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время запуска/нарастания | 500 мс / 80 мс (при 230 В~/115 В~, полная нагрузка) |
| Время удержания (тип.) | 16 мс при 230 В~; 16 мс при 115 В~ (полная нагрузка) |
Входные параметры
| Диапазон входного напряжения | 90…305 В~ (или 127…431 В=) |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 (115 В~), PF>0,95 (230 В~), PF>0,92 (277 В~) при полной нагрузке |
| Полные гармонические искажения тока | THD<20% при нагрузке ≥60% (115/230 В~) и ≥75% (277 В~) |
| КПД (тип.) | 89% |
| Потребляемый ток сети (тип.) | 0,43 А (115 В~) / 0,24 А (230 В~) / 0,23 А (277 В~) |
| Пусковой ток (тип.) | 50 А, холодный старт (twidth=210 мкс, измерено при 50% Ipeak) при 230 В~ |
| Ток утечки | <0,75 мА при 277 В~ |
| Макс. число блоков на автомат 16 А | 12 шт. (автомат тип B) / 20 шт. (автомат тип C) при 230 В~ |
Защиты
| Перегрузка по току | 95…108% |
| Тип защиты от перегрузки | Ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перенапряжение | 48…58 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Изоляция и электрическая прочность
| Испытательное напряжение (вход–выход) | 3,75 кВ~ |
| Испытательное напряжение (вход–FG) | 2 кВ~ |
| Испытательное напряжение (выход–FG) | 0,5 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
Электромагнитная совместимость и безопасность
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
| ЭМС, излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024, уровень «light industry» (импульс перенапряжения 4 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -40…+70°C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 2G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
| MTBF | мин. 3 132,4 тыс. ч (Telcordia SR-332/Bellcore); мин. 287,9 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические данные и подключения
| Габаритные размеры (Д×Ш×В) | 147×53×27 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт./15,4 кг/1,09 CUFT |
| Частота преобразования | 100 кГц |
Разъемы (назначение выводов)
Вход AC (CN1), JST B6P-VH или эквивалент:
1 — AC/L
3 — AC/N
6 — FG (заземление)
2,4,5 — контакт отсутствует
Выход DC и диммирование (CN2), JST B6P-VH или эквивалент:
1 — DIM+
2 — DIM-
3,4 — -V
5,6 — +V
Диммирование и регулировки
- Регулировка уровня выходного постоянного тока: подключение между DIM+ и DIM- резистора, напряжения 1–10 В= либо ШИМ-сигнала 10 В.
- Частота ШИМ для диммирования: 100 Гц…3 кГц.
- Предупреждение: не соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полное «0%» затемнение; для полного выключения требуется коммутация питания светильника (выключатель/реле).
- Внутренние подстроечные элементы: Vo ADJ (напряжение), Io ADJ (ток); также указано, что регулировка выполняется внутренним потенциометром.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В~, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12" витой пары с оконечной емкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает начальную установку, линейную и нагрузочную стабилизацию.
- См. раздел о методах питания LED модулей (область постоянного тока).
- При низких входных напряжениях может потребоваться снижение допустимой нагрузки; следует сверяться со статическими характеристиками.
- Длительность времени запуска измеряется при холодном старте; включения/выключения могут увеличить время запуска.
- Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС выполнялись при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Рекомендуется непосредственное подключение к светодиодам; не подходит для использования с дополнительными драйверами.
- Для соответствия последним требованиям ErP для светильников данный LED источник питания должен использоваться только за выключателем, без постоянного подключения к сети.
