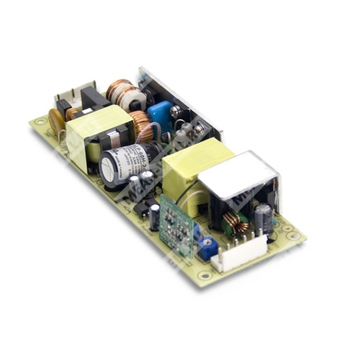

HLP-40H-48 - AC/DC источник питания для светодиодных нагрузок с регулируемым выходным током и функцией диммирования.
Расшифровка партномера
- HLP — серия LED-источников питания (класс 2, активная коррекция коэффициента мощности).
- 40H — номинальная выходная мощность 40 Вт; исполнение «H» с расширенным диапазоном входного напряжения до 305 VAC.
- 48 — номинальное выходное напряжение 48 V.
Ключевые особенности
- Универсальный вход AC, полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией.
- Регулировка уровня постоянного выходного тока.
- Диммирование «3 в 1»: 1–10 VDC / 10 V PWM / резистор.
- Подходит для сухих/влажных (damp) помещений.
Выходные параметры (модель HLP-40H-48)
| Номинальное выходное напряжение | 48 V |
| Диапазон постоянного тока (область стабилизации тока) | 0,5…0,84 A |
| Номинальный ток | 0,84 A |
| Номинальная мощность | 40,3 W |
| Пульсации и шум (макс.) | 300 mVp-p |
| Диапазон регулировки выходного напряжения | 44…53 V |
| Диапазон регулировки выходного тока | 0,5…0,84 A |
| Допуск установки выходного напряжения (суммарно) | ±0,5% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 ms / 80 ms (при полной нагрузке, 230 VAC / 115 VAC) |
| Время удержания (тип.) | 16 ms при 230 VAC; 16 ms при 115 VAC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Диапазон частоты сети | 47…63 Hz |
| Коэффициент мощности (тип.) |
PF>0,98 при 115 VAC; PF>0,95 при 230 VAC; PF>0,92 при 277 VAC (при полной нагрузке) |
| Полный коэффициент гармонических искажений тока (THD) |
<20% при загрузке выхода ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| КПД (тип.) | 89,5% |
| Потребляемый ток AC (тип.) | 0,43 A / 115 VAC; 0,24 A / 230 VAC; 0,23 A / 277 VAC |
| Пусковой ток (тип.) | 50 A (cold start, twidth=210 μs, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0,75 mA / 277 VAC |
| Макс. количество БП на автомате 16 A |
12 шт. (тип B) / 20 шт. (тип C) при 230 VAC |
Защиты
| Перегрузка по току |
95…108%; режим: ограничение тока (постоянный ток), автовосстановление после устранения неисправности |
| Короткое замыкание |
«Hiccup» режим, автовосстановление после устранения неисправности |
| Перенапряжение |
48…58 V; режим: отключение выходного напряжения, восстановление после перезапуска питания |
| Перегрев |
Отключение выходного напряжения, восстановление после снижения температуры и перезапуска питания |
Электробезопасность и ЭМС
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 V, 54 V); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1; BS EN/EN60335-1 |
| Испытательное напряжение изоляции (выдерживаемое) |
Вход-выход: 3,75 kVAC; вход-FG: 2 kVAC; выход-FG: 0,5 kVAC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 MΩ / 500 VDC / 25℃ / 70% RH |
| ЭМС, излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень light industry, импульс перенапряжения 4 kV); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -40…+70 ℃ (с учетом кривой дерейтинга) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 ℃, 10…95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50 ℃) |
| Виброустойчивость | 10…500 Hz, 2G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF, мин.) |
3132,4 тыс. ч (Telcordia SR-332/Bellcore); 287,9 тыс. ч (MIL-HDBK-217F, 25 ℃) |
Механические данные и подключения
| Габариты (Д×Ш×В) | 147×53×27 mm |
| Масса | 0,2 kg |
| Частота преобразования | 100 kHz |
| Охлаждение | Естественная конвекция |
Разъемы
Вход AC (CN1): JST B6P-VH или эквивалент. Корпус: JST VHR или эквивалент. Контакт: JST SVH-21T-P1.1 или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG (защитное заземление) |
| 2,4,5 | Контакта нет |
Выход DC/диммирование (CN2): JST B6P-VH или эквивалент. Корпус: JST VHR или эквивалент. Контакт: JST SVH-21T-P1.1 или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Диммирование и регулировка тока
- Регулировка уровня выходного постоянного тока выполняется через DIM+ / DIM-: резистором 10…100 kΩ, напряжением 1…10 VDC либо сигналом 10 V PWM.
- Частота PWM: 100 Hz…3 kHz.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного выключения светового потока; для 0% яркости требуется отдельная схема коммутации нагрузки.
Примечания
- 1. Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- 2. Пульсации и шум измеряются при полосе 20 MHz с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 μF и 47 μF (параллельно).
- 3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- 4. См. раздел о методе питания LED-модуля (область стабилизации тока).
- 5. При низком входном напряжении может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- 6. Длительность времени запуска измерена при холодном первом включении; циклическое включение/выключение может увеличивать время запуска.
- 7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; испытания ЭМС выполнялись при монтаже на металлическую пластину 360×360 mm толщиной 1 mm, конечное изделие должно быть повторно проверено на соответствие директивам ЭМС; методика — «EMI testing of component power supplies».
- 8. Рекомендуется непосредственное подключение к светодиодам; применение совместно с дополнительными драйверами не подходит.
- 9. Для выполнения актуальных требований ErP для светильников данный LED-источник питания должен применяться только после выключателя, без постоянного подключения к сети.
