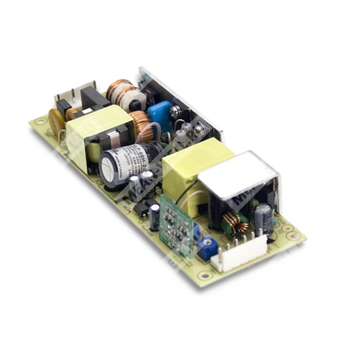

HLP-40H-54 - светодиодный AC/DC источник питания (LED-драйвер) 40 Вт с активной коррекцией коэффициента мощности и функцией диммирования.
Расшифровка партномера
- HLP — серия низкопрофильных источников питания для LED освещения.
- 40H — номинальная мощность 40 Вт, исполнение серии H с активной PFC и расширенным входным диапазоном.
- 54 — номинальное выходное напряжение 54 В (вариант на 54 В).
Назначение и функциональные особенности
- Преобразование сетевого напряжения AC в стабилизированный выход для питания светодиодных нагрузок.
- Рекомендуемый режим применения — работа в области стабилизации тока (CC) для питания LED модулей.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Диммирование: 1–10 В DC, ШИМ 10 В, либо резистором между DIM+ и DIM-.
- Охлаждение свободной конвекцией.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Класс II, SELV.
Выходные параметры (модель HLP-40H-54)
| Номинальное выходное напряжение | 54 В |
| Область стабилизации тока (константный ток) | 0,45…0,75 А |
| Номинальный выходной ток | 0,75 А |
| Номинальная мощность | 40,5 Вт |
| Диапазон регулировки выходного напряжения | 49…58 В |
| Пульсации и шум (макс.) | 300 мВп-п |
| Точность установки выходного напряжения (суммарная) | ±0,5% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, нарастания (прим.) | 500 мс / 80 мс при полной нагрузке (230 VAC / 115 VAC) |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 VAC); 16 мс при полной нагрузке (115 VAC) |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98/115 VAC; PF>0,95/230 VAC; PF>0,92/277 VAC (при полной нагрузке) |
| Полные гармонические искажения тока (THD) | <20% при нагрузке ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| КПД (тип.) | 89,5% |
| Потребляемый ток AC (тип.) | 0,43 A / 115 VAC; 0,24 A / 230 VAC; 0,23 A / 277 VAC |
| Пусковой ток (тип.) | 50 A, холодный старт (twidth=210 мкс, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0,75 мА / 277 VAC |
| Макс. число БП на автомате 16 A | 12 шт. (тип B) / 20 шт. (тип C) при 230 VAC |
Защиты
| Перегрузка по току | 95…108% |
| Тип защиты по току | Ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Короткое замыкание | «Hiccup» режим, автовосстановление после устранения неисправности |
| Перенапряжение | 59…68 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры и повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 VDC / 25°C / 70% RH |
ЭМС (соответствие)
| ЭМС излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень light industry, импульс перенапряжения 4 кВ); EAC TP TC 020 |
Безопасность (соответствие)
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с учетом UL60950-1; BS EN/EN60335-1 |
| Класс | Class II; SELV |
Условия эксплуатации и надежность
| Рабочая температура | -40…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
| MTBF | мин. 3132,4 тыс. ч (Telcordia SR-332); мин. 287,9 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 147×53×27 мм |
| Масса | 0,2 кг |
| Охлаждение | Свободная конвекция |
| Частота преобразования | fosc: 100 кГц |
| Заземление | Требуется |
Разъемы
Вход AC (CN1): JST B6P-VH или эквивалент
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2,4,5 | Нет контакта |
Ответная часть/контакты: корпус JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент.
Выход DC и диммирование (CN2): JST B6P-VH или эквивалент
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Ответная часть/контакты: корпус JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент.
Диммирование и регулировка тока
- Регулировка уровня выходного постоянного тока через DIM+ / DIM-: резистор 10…100 кОм, либо 1…10 В DC, либо ШИМ 10 В.
- Частота ШИМ: 100 Гц…3 кГц.
- Предупреждение: не соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного отключения света до 0% яркости; для полного выключения применяется коммутация сети выключателем/реле.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", с оконечной емкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- См. раздел методов питания LED модулей (рекомендуемая работа в области стабилизации тока).
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Длительность времени запуска измеряется при холодном старте; операции включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент для установки в конечное изделие; ЭМС испытания выполнены при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Рекомендуется прямое подключение к светодиодам; применение дополнительных драйверов не является подходящим вариантом.
- Для соответствия актуальным требованиям ErP для светильников данный LED источник питания должен использоваться за выключателем и не быть постоянно подключенным к сети.
