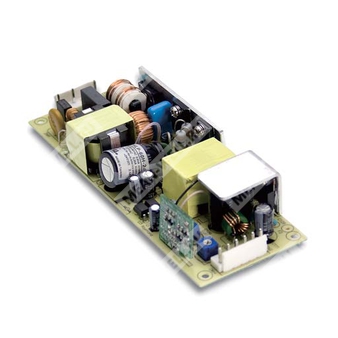

HLP-60H-15 - светодиодный AC/DC источник питания (драйвер) 60 Вт с режимом стабилизации тока и функцией диммирования.

Расшифровка партномера

  • HLP — серия источников питания для LED‑систем (печатная плата, встроенное применение).
  • 60 — номинальная выходная мощность 60 Вт.
  • H — исполнение серии H (вариант с активной PFC и диммированием «3 в 1»).
  • 15 — номинальное выходное напряжение 15 В (модель с выходом 15 V).

Ключевые особенности

  • Универсальный вход переменного тока / полный диапазон до 305 VAC.
  • Встроенная активная коррекция коэффициента мощности (Active PFC).
  • Охлаждение свободной конвекцией.
  • Регулируемый уровень выходного постоянного тока.
  • Диммирование «3 в 1»: 1–10 Vdc или PWM‑сигнал 10 V или резистор.
  • Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
  • Класс II, SELV/MM.
  • Рекомендация: прямое подключение к светодиодам; не подходит для использования с дополнительными драйверами.
  • Подходит для сухих/влажных (damp) мест.

Выход (OUTPUT) — HLP-60H-15

Номинальное выходное напряжение15 V
Область стабилизации тока (постоянный ток)9 ~ 15 V
Номинальный ток4 A
Номинальная мощность60 W
Пульсации и шум (макс.)150 mVp-p
Диапазон регулировки выходного напряжения13.5 ~ 17 V
Диапазон регулировки тока2.4 ~ 4 A
Допуск по выходному напряжению±2.0%
Стабилизация по сети±1.0%
Стабилизация по нагрузке±1.5%
Время запуска, нарастания (прим.)500 ms, 80 ms при 230 VAC / 115 VAC, полная нагрузка
Время удержания (тип.)16 ms / 230 VAC; 16 ms / 115 VAC (полная нагрузка)
Перегрузка по току95 ~ 108%
Тип защиты по перегрузкеОграничение постоянного тока; авто восстановление после устранения неисправности

Вход (INPUT)

Диапазон входного напряжения90 ~ 305 VAC; 127 ~ 431 VDC
Диапазон входной частоты47 ~ 63 Hz
Коэффициент мощности (тип.)PF>0.98/115 VAC, PF>0.95/230 VAC, PF>0.92/277 VAC (полная нагрузка)
Полный коэффициент гармонических искажений (THD)< 20% при нагрузке ≥60% на 115/230 VAC и ≥75% на 277 VAC
КПД (тип.)88%
Потребляемый ток AC (тип.)0.64 A / 115 VAC; 0.32 A / 230 VAC; 0.3 A / 277 VAC
Пусковой ток (тип.)55 A (twidth=265 μs, измерено при 50% Ipeak) на 230 VAC
Ток утечки<0.75 mA / 277 VAC
Макс. число БП на автомате 16 A 9 шт. (автомат тип B) / 16 шт. (автомат тип C) при 230 VAC

Защиты и режимы работы

Короткое замыканиеРежим «hiccup», авто восстановление после устранения неисправности
Перегрузка по току95 ~ 108%; ограничение постоянного тока; авто восстановление
Перенапряжение18 ~ 24 V
Тип защиты по перенапряжениюОтключение выходного напряжения; восстановление после повторного включения питания
ПерегревОтключение выходного напряжения; восстановление после повторного включения питания
Рекомендуемый режим для LEDРабота в области стабилизации тока (CC)

Гальваническая изоляция и электрическая прочность

Испытательное напряжение (выдерживаемое)I/P–O/P: 3.75 kVAC; I/P–FG: 2 kVAC; O/P–FG: 0.5 kVAC
Сопротивление изоляцииI/P–O/P, I/P–FG, O/P–FG: 100 MΩ / 500 VDC / 25°C / 70% RH

Условия эксплуатации (ENVIRONMENT)

Рабочая температура-40 ~ +70°C (см. кривую дерейтинга)
Рабочая влажность20 ~ 95% RH, без конденсации
Температура/влажность хранения-40 ~ +80°C; 10 ~ 95% RH
Температурный коэффициент±0.03%/°C (0 ~ 50°C)
Вибрация10 ~ 500 Hz, 2G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z

Надёжность

MTBF3130.5K hrs min. (Telcordia SR-332); 288.5K hrs min. (MIL-HDBK-217F, 25°C)

Стандарты безопасности и ЭМС

Стандарты безопасности UL8750, CSA C22.2 No. 250.0-08 (кроме 48V, 54V),
BS EN/EN61347-1, BS EN/EN61347-2-13,
EAC TP TC 004 approved;
проектирование с ориентиром на UL60950-1, BS EN/EN60335-1
ЭМС излучение BS EN/EN55015,
BS EN/EN61000-3-2 Class C (при нагрузке ≥60%),
BS EN/EN61000-3-3,
EAC TP TC 020
ЭМС устойчивость BS EN/EN61000-4-2,3,4,5,6,8,11;
BS EN/EN61547, BS EN/EN55024 (уровень light industry, импульс перенапряжения 4 kV),
EAC TP TC 020

Механические данные и подключение

Габариты (Д×Ш×В)147×53×27 mm
Частота преобразования (fosc)100 kHz
ОхлаждениеСвободная конвекция

Разъёмы

Вход AC (CN1): JST B6P-VH или эквивалент.

КонтактНазначение
1AC/L
3AC/N
6FG
2,4,5Не используется

Сопрягаемый корпус: JST VHR или эквивалент.
Контакты: JST SVH-21T-P1.1 или эквивалент.

Выход DC/диммирование (CN2): JST B6P-VH или эквивалент.

КонтактНазначение
1DIM+
2DIM-
3,4-V
5,6+V

Сопрягаемый корпус: JST VHR или эквивалент.
Контакты: JST SVH-21T-P1.1 или эквивалент.

Диммирование и регулировка выходного тока

  • Регулировка уровня постоянного тока возможна через соединение между DIM+ и DIM- одним из способов: резистор 10–100 kΩ, напряжение 1–10 VDC, PWM 10 V.
  • Запрещено соединять DIM- с -V.
  • PWM диммирование: частота 100 Hz ~ 3 kHz.
  • Встроенная функция диммирования не обеспечивает полного погашения (0% яркости); для выключения требуется коммутация питания/схема включения.

Типовые соответствия для 1–10 V:

Управляющее напряжение1V2V3V4V5V6V7V8V9V10VOPEN
Ток, % от номинала10%20%30%40%50%60%70%80%90%100%95%~108%

Типовые соответствия для PWM (10 V):

Скважность10%20%30%40%50%60%70%80%90%100%OPEN
Ток, % от номинала10%20%30%40%50%60%70%80%90%100%95%~108%

Типовые соответствия для резистивного управления:

Сопротивление между DIM+ и DIM- 10kΩ20kΩ30kΩ40kΩ50kΩ60kΩ70kΩ80kΩ90kΩ100kΩOPEN
Ток, % от номинала (один драйвер) 10%20%30%40%50%60%70%80%90%100%95%~108%
Ток, % от номинала (несколько драйверов, синхронно) 10%/N20%/N30%/N40%/N50%/N60%/N70%/N80%/N90%/N100%/N

Примечание: N — количество драйверов при синхронизированном диммировании.

Примечания

  1. Все параметры, не оговорённые отдельно, измеряются при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
  2. Пульсации и шум измеряются при полосе 20 MHz с использованием 12" витой пары, оконцованной параллельным соединением 0.1 μF и 47 μF.
  3. Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
  4. См. раздел методов управления LED‑модулем (область стабилизации тока/защита).
  5. При низком входном напряжении может требоваться дерейтинг; см. статические характеристики.
  6. Длина времени запуска измеряется при холодном старте; частые включения/выключения могут увеличивать время запуска.
  7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС‑испытания выполнялись при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; соответствие конечного изделия ЭМС должно быть подтверждено повторно.
  8. Рекомендуется прямое подключение к светодиодам; использование с дополнительными драйверами не является подходящим.
  9. Для соответствия требованиям ErP для светильников данный источник может применяться только за выключателем, без постоянного подключения к сети.
