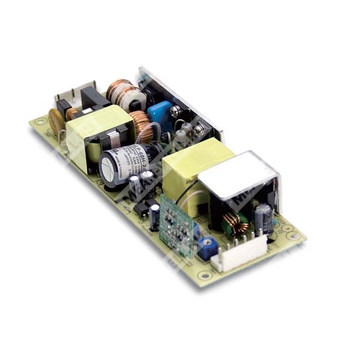

HLP-60H-20 - импульсный AC/DC источник питания для светодиодных нагрузок со стабилизацией тока и поддержкой диммирования.
Расшифровка партномера
HLP — серия источников питания для LED/осветительных систем.
60 — номинальная выходная мощность 60 Вт (класс мощности серии).
H — исполнение серии с расширенным функционалом (в т.ч. активная коррекция коэффициента мощности и диммирование).
20 — номинальное выходное напряжение 20 В (модель на 20 В).
Назначение и функциональные особенности
- Универсальный вход переменного тока / полный диапазон до 305 В AC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулируемый уровень выходного постоянного тока (диммирование): 1–10 В DC, PWM-сигнал 10 В или резистор.
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Класс II (по тексту особенностей серии).
- Рекомендованный режим работы — область стабилизации тока (CC) для питания LED модулей.
Выход (модель HLP-60H-20)
| Номинальное выходное напряжение | 20 В |
| Область стабилизации тока (CC) | 12…20 В |
| Номинальный ток | 3 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Диапазон подстройки выходного напряжения | 17…22 В |
| Диапазон подстройки тока | 1,8…3 А |
| Допуск установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска / нарастания | 500 мс / 80 мс при полной нагрузке (230 В AC / 115 В AC) |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC); 16 мс при полной нагрузке (115 В AC) |
Вход
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 (115 В AC), PF>0,95 (230 В AC), PF>0,92 (277 В AC) при полной нагрузке |
| КПД (тип.) | 89% |
| Ток потребления (тип.) | 0,64 А (115 В AC); 0,32 А (230 В AC); 0,30 А (277 В AC) |
| Пусковой ток (тип.) | 55 А (холодный старт), twidth=265 мкс (измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Суммарные гармонические искажения тока (THD) | <20% при нагрузке ≥60% (115/230 В AC); и при нагрузке ≥75% (277 В AC) |
| Макс. количество БП на автомате 16 А | 9 шт. (тип B) / 16 шт. (тип C) при 230 В AC |
Диммирование и регулировка тока
| Способы регулировки выходного тока | резистор между DIM+ и DIM-; 1…10 В DC между DIM+ и DIM-; PWM 10 В между DIM+ и DIM- |
| Частота PWM | 100 Гц…3 кГц |
| Требование по подключению | не подключать DIM- к -V |
| Диапазон регулировки постоянного тока | типично 10…100% от номинального тока (в т.ч. по таблицам соответствия 1…10 В, PWM и R) |
| Синхронное диммирование нескольких драйверов | для резистора: ориентировочно 10 кОм/N…100 кОм/N, где N — число драйверов |
| Ограничение | встроенная функция диммирования не обеспечивает полное гашение до 0% |
Защиты
| Перегрузка по току | 95…108% |
| Тип защиты от перегрузки по току | ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | режим «hiccup»; автоматическое восстановление после устранения неисправности |
| Перенапряжение | диапазон срабатывания 23…30 В |
| Тип защиты от перенапряжения | отключение выходного напряжения; восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения; восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/FG) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/FG) | 0,5 кВ AC |
| Сопротивление изоляции (вход–выход, вход–FG, выход–FG) | 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень light industry, импульс 4 кВ); EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
Условия эксплуатации
| Рабочая температура | -40…+70 °C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Надежность
| MTBF | 3130,5 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 288,5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические данные и подключения
| Габариты (Д×Ш×В) | 147×53×27 мм |
| Разъем входа AC (CN1) | JST B6P-VH или эквивалент |
| Назначение выводов CN1 | 1: AC/L; 3: AC/N; 6: FG; 2,4,5: нет контакта |
| Ответная часть CN1 | корпус JST VHR (или экв.); контакты JST SVH-21T-P1.1 (или экв.) |
| Разъем выхода DC/диммирования (CN2) | JST B6P-VH или эквивалент |
| Назначение выводов CN2 | 1: DIM+; 2: DIM-; 3,4: -V; 5,6: +V |
| Ответная часть CN2 | корпус JST VHR (или экв.); контакты JST SVH-21T-P1.1 (или экв.) |
| Частота преобразования | fosc: 100 кГц |
| Требование к заземлению | заземление требуется (FG) |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Суммарная погрешность включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- По режимам стабилизации тока и особенностям работы в области CC следует руководствоваться разделом «Методы питания LED модуля».
- При низких входных напряжениях может потребоваться снижение мощности; следует проверять статические характеристики.
- Время запуска измеряется при холодном старте; частые включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент для установки в конечное оборудование; ЭМС-испытания выполнялись при монтаже на металлической пластине 360×360 мм толщиной 1 мм; соответствие ЭМС конечного изделия должно быть подтверждено повторно.
- Прямое подключение к светодиодам рекомендовано; использование дополнительных драйверов не является подходящим вариантом.
- Для выполнения требований ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Не подключать «DIM-» к «-V».
