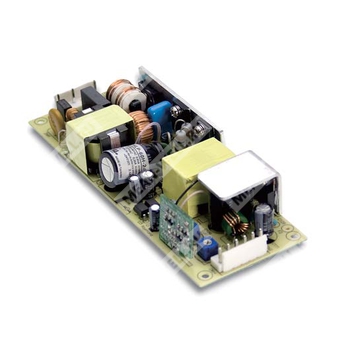

HLP-60H-24 - импульсный AC/DC источник питания (LED-драйвер) 60 Вт с выходом 24 В и регулируемым уровнем постоянного тока.
Расшифровка партномера
- HLP — серия источников питания/LED-драйверов (печатная плата, класс II, свободная конвекция).
- 60 — номинальная выходная мощность 60 Вт.
- H — исполнение серии с расширенным входным диапазоном и встроенной активной коррекцией коэффициента мощности (PFC).
- 24 — номинальное выходное напряжение 24 В (модель HLP-60H-24).
Назначение и функциональные особенности
- Универсальный вход переменного тока / полный диапазон (до 305 VAC).
- Встроенная активная PFC.
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока (диммирование): 1–10 VDC, PWM (10 V) или резистором.
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Пригоден для сухих/влажных (damp) мест размещения.
Выход (OUTPUT) — HLP-60H-24
| Номинальное напряжение | 24 VDC |
| Область постоянного тока (режим CC) | 14.4 ~ 24 V |
| Номинальный ток | 2.5 A |
| Номинальная мощность | 60 W |
| Диапазон регулировки напряжения | 22 ~ 27 V |
| Пульсации и шум (макс.) | 150 mVp-p |
| Допуск установки выходного напряжения | ±1.0% |
| Регулирование по сети | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
| Время запуска / нарастания | 500 ms / 80 ms (при 230 VAC / 115 VAC, полная нагрузка) |
| Время удержания (тип.) | 16 ms / 230 VAC; 16 ms / 115 VAC (полная нагрузка) |
Диммирование / регулировка тока (через DIM+ / DIM-)
| Методы регулировки | 1–10 VDC или PWM (10 V) или резистор между DIM+ и DIM- |
| PWM (тип.) | Частота 100 Hz ~ 3 kHz |
| Диапазон по току при диммировании | 10% ~ 100% (тип.), также указано 95%~108% при «OPEN» |
| Предупреждение по подключению | Не соединять DIM- с -V |
| Ограничение | Встроенная функция диммирования не обеспечивает 0% яркости |
Вход (INPUT)
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.98 (115 VAC), PF>0.95 (230 VAC), PF>0.92 (277 VAC) при полной нагрузке |
| КПД (тип.) | 89.5% |
| Потребляемый ток (тип.) | 0.64 A / 115 VAC; 0.32 A / 230 VAC; 0.3 A / 277 VAC |
| Пусковой ток (тип.) | 55 A (холодный старт, twidth=265 µs, измерено при 50% Ipeak) при 230 VAC |
| Коэффициент гармонических искажений | THD<20% при нагрузке ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| Ток утечки | <0.75 mA / 277 VAC |
| Макс. количество БП на автомате 16 A | 9 шт. (тип B) / 16 шт. (тип C) при 230 VAC |
Защиты (PROTECTION)
| Перегрузка по току | 95 ~ 108% |
| Тип защиты по току | Ограничение постоянного тока, автовосстановление после устранения неисправности |
| Короткое замыкание | Hiccup mode, автовосстановление после устранения неисправности |
| Перенапряжение | 27 ~ 33 V |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после перезапуска питания |
| Перегрев | Отключение выходного напряжения, восстановление после перезапуска питания |
Изоляция, электрическая прочность, безопасность и ЭМС
| Электрическая прочность изоляции | Вход-выход: 3.75 kVAC; вход-FG: 2 kVAC; выход-FG: 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08; BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; дизайн с ориентацией на UL60950-1, BS EN/EN60335-1 |
| ЭМС (эмиссия) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульс перенапряжения 4 kV); EAC TP TC 020 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура | -40 ~ +70°C (с учетом кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Hz, 2G, 12 min/1 цикл, 72 min по осям X, Y, Z |
| Наработка на отказ (MTBF) | 3130.5K часов мин. (Telcordia SR-332); 288.5K часов мин. (MIL-HDBK-217F, 25°C) |
| Габариты | 147 × 53 × 27 mm (Д×Ш×В) |
| Масса | 0.2 kg |
Механика и разъемы
| Разъем входа AC (CN1) | JST B6P-VH или эквивалент |
| Назначение контактов CN1 | 1: AC/L; 3: AC/N; 6: FG; 2,4,5: нет контакта |
| Ответная часть (housing) CN1 | JST VHR или эквивалент |
| Контакты (terminal) CN1 | JST SVH-21T-P1.1 или эквивалент |
| Разъем выхода DC (CN2) | JST B6P-VH или эквивалент |
| Назначение контактов CN2 | 1: DIM+; 2: DIM-; 3,4: -V; 5,6: +V |
| Ответная часть (housing) CN2 | JST VHR или эквивалент |
| Контакты (terminal) CN2 | JST SVH-21T-P1.1 или эквивалент |
| Заземление | Требуется (FG) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 MHz с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0.1 µF и 47 µF.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- Режим и область постоянного тока: см. раздел о методах питания LED-модуля (Driving Methods of LED Module).
- При пониженном входном напряжении может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при холодном первом включении; частое включение/выключение может увеличивать время запуска.
- Источник питания рассматривается как компонент конечного изделия; испытания ЭМС выполнены при установке на металлическую пластину 360×360 мм толщиной 1 мм; соответствие ЭМС конечного изделия должно быть подтверждено повторно.
- Рекомендуется прямое подключение к LED; не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуальных норм ErP для светильников данный источник питания может применяться только за выключателем без постоянного подключения к сети.
