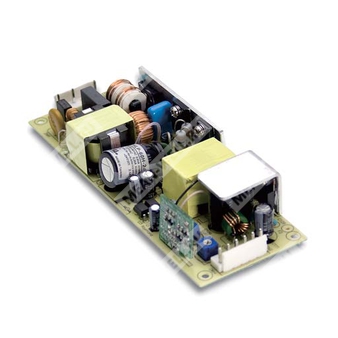

HLP-60H-30 - AC/DC источник питания (LED-драйвер) 60 Вт с выходом 30 В для питания светодиодных нагрузок в режиме постоянного тока.
Расшифровка партномера
- HLP — серия источников питания для светодиодного освещения.
- 60H — номинальная выходная мощность 60 Вт, исполнение серии с активной коррекцией коэффициента мощности и встроенным диммированием.
- -30 — номинальное выходное напряжение 30 В (модель с соответствующим диапазоном напряжения и номинальным током).
Назначение и функциональные особенности
- Универсальный вход переменного тока полного диапазона до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока (диммирование): 1–10 VDC / PWM / резистор между DIM+ и DIM-.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Класс II (SELV).
- Рекомендуемый режим применения — область постоянного тока (CC) для питания LED-модулей.
Выходные параметры (HLP-60H-30)
| Номинальное напряжение | 30 VDC |
| Область постоянного тока (CC) | 18 ~ 30 V |
| Номинальный ток | 2 A |
| Номинальная мощность | 60 W |
| Пульсации и шум (макс.) | 200 mVp-p |
| Диапазон подстройки напряжения | 27 ~ 33 V (внутренним потенциометром) |
| Диапазон подстройки тока | 1.2 ~ 2 A (внутренним потенциометром) |
| Допуск установки напряжения | ±1.0% |
| Линейная стабилизация | ±0.5% |
| Нагрузочная стабилизация | ±0.5% |
| Время запуска / нарастания | 500 ms / 80 ms (при полной нагрузке 230 VAC / 115 VAC) |
| Время удержания (тип.) | 16 ms при 230 VAC; 16 ms при 115 VAC (при полной нагрузке) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) |
PF>0.98 / 115 VAC, PF>0.95 / 230 VAC, PF>0.92 / 277 VAC (при полной нагрузке) |
| КПД (тип.) | 90% |
| Входной ток (тип.) | 0.64 A / 115 VAC; 0.32 A / 230 VAC; 0.3 A / 277 VAC |
| Пусковой ток (тип.) | 55 A (холодный старт, twidth=265 μs, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA / 277 VAC |
| Суммарные гармонические искажения тока (THD) |
THD< 20% при нагрузке ≥60% на 115/230 VAC и при нагрузке ≥75% на 277 VAC |
Защиты
| Перегрузка по току |
95 ~ 108%; режим — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Импульсный режим (hiccup), автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания; порог: 35 ~ 43 V |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3.75 kVAC |
| Испытательное напряжение (вход–PE/корпус) | 2 kVAC |
| Испытательное напряжение (выход–PE/корпус) | 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25°C / 70% RH (вход–выход, вход–PE, выход–PE) |
ЭМС и нормативы безопасности
| ЭМС (излучение) |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥60%), BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024 (уровень light industry, импульс перенапряжения 4 kV); EAC TP TC 020 |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08 (кроме 48 V, 54 V), BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70°C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | 3130.5K ч (мин., Telcordia SR-332); 288.5K ч (мин., MIL-HDBK-217F, 25°C) |
Механические данные и подключения
| Габариты (Д×Ш×В) | 147×53×27 mm |
| Крепление/заземление | Требуется защитное заземление (FG) |
| Частота преобразования | fosc: 100 kHz |
Разъемы и назначение выводов
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG (PE) |
| 2,4,5 | Нет контакта |
Ответная часть: JST VHR или эквивалент; контакт(клемма): JST SVH-21T-P1.1 или эквивалент.
Выход DC и диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Ответная часть: JST VHR или эквивалент; контакт(клемма): JST SVH-21T-P1.1 или эквивалент.
Диммирование и регулировка тока
- Регулировка уровня выходного постоянного тока выполняется через DIM+ и DIM- с помощью резистора 10–100 kΩ, напряжения 1–10 VDC или PWM 10 V.
- Диапазон частоты PWM: 100 Hz ~ 3 kHz.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного «0%»; для полного выключения требуется внешняя коммутация питания светильника (выключатель/реле по сети).
Ограничения по групповой установке (автоматы 16 A)
| Максимальное число блоков на 16 A автомате при 230 VAC | 9 шт. (тип B) / 16 шт. (тип C) |
Примечания
- 1. Параметры, не оговоренные отдельно, измеряются при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- 2. Пульсации и шум измеряются при полосе 20 MHz с использованием витой пары 12" и параллельных конденсаторов 0.1 μF и 47 μF.
- 3. Допуск включает допуск установки, линейную и нагрузочную стабилизацию.
- 4. См. раздел «Методы питания LED-модуля» (область постоянного тока и поведение защиты).
- 5. При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- 6. Длительность запуска измеряется при холодном старте; частые включения/выключения могут увеличивать время запуска.
- 7. Источник питания рассматривается как компонент конечного изделия; ЭМС-тесты выполнялись при монтаже на металлической пластине 360×360 mm толщиной 1 mm; конечное изделие должно быть перепроверено на соответствие требованиям ЭМС.
- 8. Рекомендуется прямое подключение светодиодов; использование дополнительных драйверов не является подходящим применением.
- 9. Для выполнения требований ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
