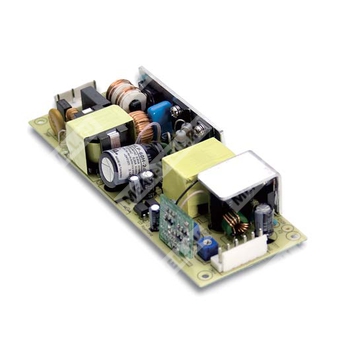

HLP-60H-36 - AC/DC драйвер светодиодов с активной коррекцией коэффициента мощности и регулируемым выходным током.
Расшифровка партномера
- HLP — серия компактных источников питания/LED-драйверов (печатная плата, открытое исполнение).
- 60 — номинальная выходная мощность порядка 60 Вт.
- H — исполнение серии H с расширенным входным диапазоном и функцией активной PFC (по данным серии).
- -36 — вариант по выходному напряжению: номинал 36 VDC; область постоянного тока 21.6…36 V.
Назначение и принцип работы
HLP-60H-36 — одноканальный импульсный AC/DC источник питания для питания светодиодных модулей.
Рекомендуемый режим применения — работа в области постоянного тока (CC) по ВАХ драйвера.
Предусмотрено встроенное диммирование (1–10 VDC, PWM 10 V или резистивное управление) с регулировкой уровня выходного постоянного тока.
Охлаждение — свободной конвекцией.
Выход (HLP-60H-36)
| Номинальное выходное напряжение | 36 VDC |
| Область постоянного тока (CC) | 21.6 ~ 36 V |
| Номинальный ток | 1.7 A |
| Номинальная мощность | 61.2 W |
| Диапазон регулировки выходного напряжения | 33 ~ 40 V (внутренний потенциометр) |
| Диапазон регулировки уровня постоянного тока | 1 ~ 1.7 A |
| Пульсации и шум (макс.) | 200 mVp-p |
| Допуск установки выходного напряжения | ±1.0% |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска / нарастания (прим.) | 500 ms / 80 ms при 230VAC / 115VAC и полной нагрузке |
| Время удержания (тип.) | 16 ms при 230VAC; 16 ms при 115VAC (полная нагрузка) |
Вход
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.98 (115VAC); PF>0.95 (230VAC); PF>0.92 (277VAC) при полной нагрузке |
| КПД (тип.) | 90% |
| Входной ток (тип.) | 0.64 A (115VAC); 0.32 A (230VAC); 0.3 A (277VAC) |
| Пусковой ток (тип.) | 55 A, холодный старт (twidth=265 μs, измерено при 50% Ipeak) при 230VAC |
| Ток утечки | <0.75 mA при 277VAC |
| Суммарные гармонические искажения (THD) | <20% при нагрузке ≥60% (115/230VAC) и ≥75% (277VAC) |
| Макс. число БП на автомате 16A | 9 шт. (тип B) / 16 шт. (тип C) при 230VAC |
Диммирование и регулировка тока
| Интерфейсы регулировки тока | резистор 10~100 kΩ; 1~10 VDC; PWM 10 V |
| Частота PWM | 100 Hz ~ 3 kHz |
| Предупреждение по подключению | запрещено соединять DIM- с -V |
| Особенность выключения | встроенное диммирование не обеспечивает 0% яркости; для полного выключения требуется коммутация питания светильника |
Защиты
| Перегрузка по току | 95 ~ 108%; ограничение постоянным током, авто-восстановление после устранения причины |
| Короткое замыкание | режим hiccup, авто-восстановление |
| Перенапряжение на выходе | 41 ~ 49 V; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3.75 kVAC |
| Испытательное напряжение (вход-FG) | 2 kVAC |
| Испытательное напряжение (выход-FG) | 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25℃ / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС и нормативы
| ЭМС излучение | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень light industry, импульс 4 kV); EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08 (кроме 48V, 54V); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
Условия эксплуатации
| Рабочая температура | -40 ~ +70℃ (с учетом кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 min/1 cycle; 72 min по осям X/Y/Z |
Надежность
| MTBF | 3130.5K hrs min. (Telcordia SR-332); 288.5K hrs min. (MIL-HDBK-217F, 25℃) |
Конструктив и подключения
| Габариты (Д×Ш×В) | 147 × 53 × 27 mm |
| Частота преобразования (fosc) | 100 kHz |
| Разъем входа AC (CN1) | JST B6P-VH или эквивалент |
| Назначение контактов CN1 | 1: AC/L; 3: AC/N; 6: FG; 2,4,5: нет контакта |
| Разъем выхода DC/диммирования (CN2) | JST B6P-VH или эквивалент |
| Назначение контактов CN2 | 1: DIM+; 2: DIM-; 3,4: -V; 5,6: +V |
| Требование | заземление обязательно (FG) |
Примечания
- Все параметры, если не оговорено иное, измерены при входе 230VAC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0.1 μF и 47 μF.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- См. раздел о методах питания LED-модулей для работы в области постоянного тока.
- При пониженном входном напряжении может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС испытания выполнены при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; конечное изделие должно быть проверено на соответствие директивам ЭМС.
- Рекомендуется непосредственное подключение к светодиодам; применение с дополнительными драйверами не является подходящим.
- Для соответствия последним требованиям ErP для светильников данный LED-источник питания должен применяться только за выключателем, без постоянного подключения к сети.
