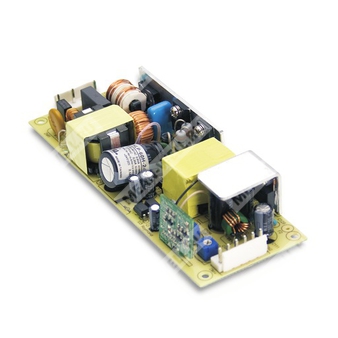

HLP-60H-42 - AC/DC источник питания для светодиодных модулей с режимом стабилизации тока и поддержкой диммирования.
Расшифровка партномера
- HLP — серия источников питания для LED-применений (печатная плата, конвекционное охлаждение).
- 60H — номинальная мощность 60 Вт; исполнение серии с активной коррекцией коэффициента мощности (PFC) и расширенным входным диапазоном.
- 42 — номинальное выходное напряжение 42 В (модельный ряд по напряжению).
Выход (DC)
| Модель | HLP-60H-42 |
| Номинальное выходное напряжение | 42 В |
| Область стабилизации тока (диапазон постоянного тока) | 25.2 ~ 42 В |
| Номинальный ток | 1.45 А |
| Номинальная мощность | 60.9 Вт |
| Пульсации и шум (макс.) | 300 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 40 ~ 46 В |
| Диапазон подстройки выходного тока | 0.87 ~ 1.45 А |
| Допуск установки выходного напряжения | ±1.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска / нарастания | 500 мс / 80 мс (при полной нагрузке, 230 В AC / 115 В AC) |
| Время удержания (тип.) | 16 мс (230 В AC), 16 мс (115 В AC) при полной нагрузке |
Вход (AC)
| Диапазон входного напряжения | 90 ~ 305 В AC |
| Диапазон входного напряжения (DC) | 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF>0.98 (115 В AC), PF>0.95 (230 В AC), PF>0.92 (277 В AC) при полной нагрузке |
| КПД (тип.) | 90% |
| Потребляемый ток (тип.) | 0.64 А / 115 В AC; 0.32 А / 230 В AC; 0.3 А / 277 В AC |
| Пусковой ток (тип.) | 55 А (cold start, twidth=265 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0.75 мА / 277 В AC |
| Коэффициент гармонических искажений (THD) | <20% при нагрузке выхода ≥60% (115/230 В AC) и ≥75% (277 В AC) |
| Макс. количество БП на автомате 16 А | 9 шт. (тип B) / 16 шт. (тип C) при 230 В AC |
Функции диммирования и регулировки тока
| Способы диммирования | 1–10 В DC или PWM 10 В или резистор между DIM+ и DIM- |
| Частота PWM | 100 Гц ~ 3 кГц |
| Регулировка уровня постоянного тока | Через DIM+/DIM- (резистор/1–10 В/PWM) и внутренние подстроечные элементы (указано: «может настраиваться внутренним потенциометром») |
| Важное ограничение подключения | Не подключать DIM- к -V |
Защиты
| Перегрузка по току | 95 ~ 108% от номинала; ограничение постоянным током, авто-восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», авто-восстановление после устранения неисправности |
| Перенапряжение | 48 ~ 58 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3.75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) | 0.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС и нормативы
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень «light industry», импульс 4 кВ); EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
Условия эксплуатации
| Рабочая температура | -40 ~ +70°C (с учетом графика снижения нагрузки) |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
Надежность
| MTBF | 3130.5 тыс. ч (мин., Telcordia SR-332); 288.5 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Габаритные размеры (Д×Ш×В) | 147 × 53 × 27 мм |
| Масса | 0.2 кг |
| Охлаждение | Естественная конвекция |
| Частота преобразования | 100 кГц |
| Заземление | Требуется заземление (FG) |
Разъемы
Входной разъем (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2,4,5 | Не используется |
Ответная часть (housing): JST VHR или эквивалент.
Контакты (terminal): JST SVH-21T-P1.1 или эквивалент.
Выходной разъем (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3,4 | -V |
| 5,6 | +V |
Ответная часть (housing): JST VHR или эквивалент.
Контакты (terminal): JST SVH-21T-P1.1 или эквивалент.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" и параллельных конденсаторов 0.1 мкФ и 47 мкФ.
- Погрешность включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- По режимам работы в области стабилизации тока см. раздел о методах питания LED-модуля (Driving methods of LED module).
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при холодном старте; частые включения/выключения могут увеличивать время запуска.
- Источник питания является компонентом для установки в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; соответствие ЭМС конечного изделия подлежит повторному подтверждению.
- Рекомендовано прямое подключение к светодиодам; применение с дополнительными драйверами не является подходящим.
- Для выполнения требований актуальных норм ErP для светильников источник может использоваться только за выключателем, без постоянного подключения к сети.
