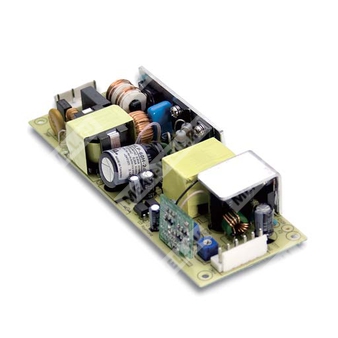

HLP-60H-54 - одноканальный импульсный источник питания для LED-нагрузок с активной коррекцией коэффициента мощности и диммированием.
Расшифровка партномера
- HLP — серия компактных источников питания для светодиодных систем (встроенное применение).
- 60 — номинальная выходная мощность 60 Вт (класс 60W).
- H — исполнение с расширенным функционалом для LED (активный PFC, диммирование, режим стабилизации тока).
- 54 — номинальное выходное напряжение 54 В (модель с повышенным напряжением).
Назначение и режим работы
Источник питания предназначен для питания светодиодных модулей. Рекомендуемый режим эксплуатации — область стабилизации тока (CC) по ВАХ драйвера.
Поддерживается «три в одном» диммирование: 1–10 В DC, ШИМ-сигнал 10 В, либо резистором между DIM+ и DIM-.
Важно: запрещено соединять DIM- с -V.
Выходные параметры (модель HLP-60H-54)
| Параметр | Значение |
| Номинальное выходное напряжение | 54 В |
| Диапазон напряжения в режиме стабилизации тока (CC) | 32,4…54 В |
| Номинальный ток | 1,15 А |
| Номинальная мощность | 62,1 Вт |
| Пульсации и шум (макс.) | 300 мВп-п |
| Диапазон подстройки выходного напряжения | 49…58 В |
| Диапазон подстройки выходного тока | 0,69…1,15 А |
| Точность установки напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 / 115 В AC; PF>0,95 / 230 В AC; PF>0,92 / 277 В AC (при полной нагрузке) |
| КПД (тип.) | 90,5% |
| Потребляемый ток (тип.) | 0,64 А / 115 В AC; 0,32 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток (тип.) | 55 А (холодный старт, twidth=265 мкс, измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Коэффициент гармонических искажений тока (THD) | <20% при нагрузке ≥60% (115/230 В AC) и при нагрузке ≥75% (277 В AC) |
Временные характеристики
| Параметр | Значение |
| Время запуска/нарастания (тип.) | 500 мс / 80 мс (при полной нагрузке, 230 В AC / 115 В AC) |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC); 16 мс при полной нагрузке (115 В AC) |
Функции диммирования и регулировки тока
| Параметр | Значение |
| Методы диммирования | 1–10 В DC или ШИМ 10 В или резистор между DIM+ и DIM- |
| ШИМ-вход | Диапазон частот 100 Гц…3 кГц |
| Примечание по выключению | Встроенное диммирование не обеспечивает полного «0%» света; для полного отключения применяется коммутация (выключатель/реле) |
Защиты
| Параметр | Значение |
| Перегрузка по току | 95…108% |
| Тип защиты от перегрузки | Ограничение тока (режим стабилизации тока), авто-восстановление после снятия аварии |
| Короткое замыкание | Hiccup-режим, авто-восстановление после снятия аварии |
| Перенапряжение на выходе | 59…68 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) | 0,5 кВ AC |
| Сопротивление изоляции (вход–выход, вход–FG, выход–FG) | 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы
| Параметр | Значение |
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень light industry, импульс перенапряжения 4 кВ); EAC TP TC 020 |
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1, BS EN/EN60335-1 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 3130,5 тыс. ч (мин., Telcordia SR-332); 288,5 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключения
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 147×53×27 мм |
| Охлаждение | Естественная конвекция |
| Частота преобразования | 100 кГц |
| Разъем входа AC (CN1) | JST B6P-VH или эквивалент |
| Назначение выводов CN1 | 1: AC/L; 3: AC/N; 6: FG; 2,4,5: нет контакта |
| Ответная часть CN1 | Корпус: JST VHR или эквивалент; контакты: JST SVH-21T-P1.1 или эквивалент |
| Разъем выхода DC (CN2) | JST B6P-VH или эквивалент |
| Назначение выводов CN2 | 1: DIM+; 2: DIM-; 3,4: -V; 5,6: +V |
| Ответная часть CN2 | Корпус: JST VHR или эквивалент; контакты: JST SVH-21T-P1.1 или эквивалент |
Ограничения по групповой установке
| Параметр | Значение |
| Макс. число БП на автомате 16 А при 230 В AC | 9 шт. (автомат тип B) / 16 шт. (автомат тип C) |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Для режима стабилизации тока и особенностей работы в CC-области следует руководствоваться разделом по методам питания LED-модулей.
- При низком входном напряжении может потребоваться снижение мощности; ориентироваться по статическим характеристикам.
- Время запуска измеряется при «холодном» старте; частое включение/выключение может увеличивать время запуска.
- Источник питания является компонентом для установки в конечное изделие; ЭМС-испытания выполнялись при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; соответствие ЭМС конечного изделия подлежит подтверждению.
- Рекомендуется прямое подключение к светодиодам; применение с дополнительными драйверами не является подходящим.
- Для выполнения требований ErP по светильникам источник допускается применять только «за выключателем», без постоянного подключения к сети.
