HLP-80H-12

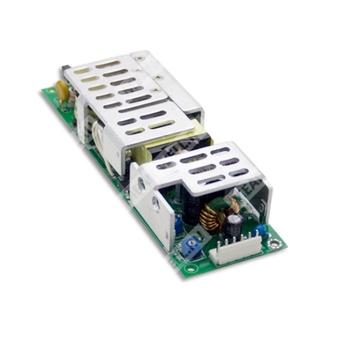

HLP-80H-12 - импульсный AC-DC источник питания/LED-драйвер для встроенных светодиодных систем с регулируемым уровнем выходного тока.
Расшифровка партномера
- HLP — серия источников питания для LED-применений (класс II, активный PFC, регулировка тока/диммирование).
- 80H — номинальная мощность семейства 80 Вт; исполнение серии H (полный диапазон входа до 305 VAC).
- -12 — номинальное выходное постоянное напряжение 12 В.
Ключевые особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока (внутренним подстроечным резистором и через DIM-вход).
- Функция диммирования 3-в-1: 1–10 В DC, ШИМ-сигнал, либо резистор между DIM+ и DIM-.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Пригоден для сухих/влажных (damp) мест размещения.
- Ограничение суммарных гармонических искажений: THD < 20% при нагрузке ≥60% (115/230 VAC) и ≥75% (277 VAC).
Выходные параметры (HLP-80H-12)
| Номинальное выходное напряжение | 12 В DC |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск выходного напряжения | ±2,5% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±2,0% |
| Область стабилизации тока (режим CC) | 7,2…12 В |
| Диапазон подстройки выходного напряжения | 10,8…13,5 В (внутренним подстроечным резистором) |
| Диапазон подстройки выходного тока | 4…5 А (внутренним подстроечным резистором) |
| Время установления/нарастания | 1200 мс / 200 мс (115 VAC); 500 мс / 200 мс (230 VAC), при 95% нагрузки |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 VAC / 115 VAC) |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC (также указано: 127…431 VDC) |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,96 (115 VAC), PF>0,96 (230 VAC), PF>0,94 (277 VAC) при полной нагрузке |
| КПД (тип.) | 87,5% |
| Ток потребления (тип.) | 0,85 А (115 VAC) / 0,425 А (230 VAC) / 0,4 А (277 VAC) |
| Пусковой ток (тип.) | 70 А, холодный старт; twidth=525 мкс (измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0,75 мА при 277 VAC |
| Ограничение THD | THD<20% при нагрузке ≥60% (115/230 VAC) и ≥75% (277 VAC) |
Защиты и поведение при авариях
| Перегрузка по току | 95…108% от номинала; режим: ограничение постоянного тока; автовосстановление после устранения причины |
| Короткое замыкание | Режим «hiccup»; автовосстановление после устранения причины |
| Перенапряжение на выходе | 14…17 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–FG) | 2 кВ AC |
| Испытательное напряжение (выход–FG) | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–FG, выход–FG) при 500 В DC, 25°C, 70% RH |
ЭМС и нормативы безопасности
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004 approved; Design refer to UL60950-1 |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (≥60% нагрузки, для 12 В модели ≥65% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульсное перенапряжение 4 кВ), критерий B; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -40…+70°C (см. кривую снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2786,8 тыс. ч (мин., Telcordia SR-332); 316,2 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 167×53×29,5 мм |
| Масса | 0,27 кг |
| Частота переключения | 100 кГц |
Разъемы и распиновка
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG (защитное заземление) |
| 2, 4, 5 | Не используется |
Стыкуемый корпус/контакт (CN1): JST VHR; клеммы JST SVH-21T-P1.1 или эквивалент.
Выход DC и диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ (VR1) |
| 2 | DIM- (VR2) |
| 3, 4 | +V |
| 5, 6 | -V |
Стыкуемый корпус/контакт (CN2): JST VHR; клеммы JST SVH-21T-P1.1 или эквивалент.
Требование: заземление обязательно. Радиаторы HS1, HS2 не допускается замыкать между собой.
Функция диммирования 3-в-1 (регулировка уровня выходного тока)
- Регулировка осуществляется подключением между DIM+ и DIM-: резистора 0…100 кОм, либо сигнала 1…10 В DC, либо ШИМ 10 В.
- Запрещено соединять DIM- с -V.
- Диапазон частоты ШИМ: 100 Гц…3 кГц.
- Встроенное диммирование не обеспечивает полное выключение до 0% яркости (для 0% требуется схема коммутации по питанию светильника).
Срабатывание автоматического выключателя (ограничение количества блоков на линии)
| Макс. число БП на автомате 16 А при 230 VAC | 3 шт. (автомат типа B) / 5 шт. (автомат типа C) |
Примечания
- Если не указано иначе, параметры измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, регулирование по сети и регулирование по нагрузке.
- Режимы питания LED-модуля: рекомендуется работа в области стабилизации тока; см. раздел методов управления LED-модулем.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время установления измеряется при холодном старте; частые включения/выключения могут увеличивать время установления.
- Источник рассматривается как компонент для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. Испытания ЭМС выполнены при монтаже на металлической пластине 360×360 мм толщиной 1 мм; рекомендации по испытаниям — в документе производителя по EMI-тестированию компонентных источников питания.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Прямое подключение к светодиодам рекомендуется, но использование дополнительных драйверов не является подходящим.
- Для соответствия актуальным требованиям ErP для светильников источник может использоваться только за выключателем без постоянного подключения к сети.
