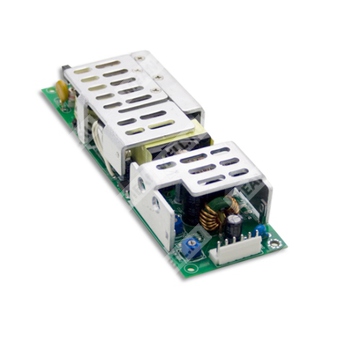

HLP-80H-15 - AC/DC импульсный источник питания для питания светодиодных модулей с функцией регулировки выходного тока (диммирование 3-в-1).
Расшифровка партномера
HLP — серия LED источников питания (встроечное исполнение).
80H — номинальная мощность 80 Вт, исполнение серии H с активной коррекцией коэффициента мощности (PFC) и расширенным диапазоном входного напряжения.
-15 — номинальное выходное напряжение 15 В (одноканальный выход).
Назначение и функциональные особенности
- Одноканальный AC/DC источник питания для встроенных LED систем.
- Универсальный вход переменного тока до 305 VAC; встроенная активная PFC.
- Режим ограничения тока (постоянный ток) в заданной области выходных напряжений (для LED нагрузки).
- Диммирование 3-в-1: 1–10 VDC, PWM сигнал или резистор между DIM+ и DIM-.
- Охлаждение свободной конвекцией.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Класс 2 (Class 2 power unit).
- Область применения: сухие/влажные помещения (dry/damp locations).
Выходные параметры (DC)
| Модель | HLP-80H-15 |
| Номинальное выходное напряжение | 15 VDC |
| Номинальный выходной ток | 5 A |
| Номинальная выходная мощность | 75 W |
| Пульсации и шум (макс.) | 150 mVp-p |
| Диапазон регулировки выходного напряжения | 13.5 ~ 17 V |
| Диапазон регулировки выходного тока | 4 ~ 5 A |
| Область постоянного тока (Constant current region) | 9 ~ 15 V |
| Точность установки выходного напряжения (допуск) | ±2.0% |
| Стабилизация по входному напряжению | ±0.5% |
| Стабилизация по нагрузке | ±1.5% |
Входные параметры (AC)
| Диапазон входного напряжения | 90 ~ 305 VAC (также указано: 127 ~ 431 VDC) |
| Диапазон входной частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.96 при 115 VAC; PF>0.96 при 230 VAC; PF>0.94 при 277 VAC (при полной нагрузке) |
| КПД (тип.) | 88.5% |
| Потребляемый ток (тип.) | 0.85 A при 115 VAC; 0.425 A при 230 VAC; 0.4 A при 277 VAC |
| Бросок тока включения (тип.) | 70 A (cold start, twidth=525 μs, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA при 277 VAC |
| Коэффициент гармонических искажений (THD) | <20% при нагрузке ≥60% (115/230 VAC) и при нагрузке ≥75% (277 VAC) |
Временные характеристики
| Время запуска / нарастания | 1200 ms / 200 ms при 115 VAC; 500 ms / 200 ms при 230 VAC (при 95% нагрузки) |
| Время удержания (тип.) | 16 ms при полной нагрузке (230 VAC / 115 VAC) |
Защиты и поведение при авариях
| Перегрузка по току | 95 ~ 108% (ограничение по току, автоматическое восстановление после устранения неисправности) |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14 ~ 17 V; тип защиты: отключение выходного напряжения, восстановление после перепитки |
| Перегрев | Отключение выходного напряжения, восстановление после перепитки |
Электрическая прочность изоляции и изоляционные параметры
| Испытательное напряжение изоляции | I/P-O/P: 3.75 kVAC; I/P-FG: 2 kVAC; O/P-FG: 0.5 kVAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 MΩ / 500 VDC / 25°C / 70% RH |
ЭМС и нормативы
| ЭМС, излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (≥60% нагрузка, для 12V модели ≥65%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС, помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; light industry level (surge 4 kV), criteria B; EAC TP TC 020 |
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48V, 54V); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004 approved; Design refer to UL60950-1 |
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70°C (согласно кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 min./1 cycle, 72 min. по осям X, Y, Z |
| MTBF | 2786.8K hrs min. Telcordia SR-332 (Bellcore); 316.2K hrs min. MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) | 167 × 53 × 29.5 mm |
| Масса | 0.27 kg |
Подключение (разъемы)
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2,4,5 | Контакты отсутствуют |
Ответная часть (CN1): корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент.
Выход DC и диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ (VR1) |
| 2 | DIM- (VR2) |
| 3,4 | +V |
| 5,6 | -V |
Ответная часть (CN2): корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент.
Диммирование (3-в-1)
- Регулировка уровня выходного постоянного тока: подключение резистора или 1–10 VDC или PWM 10 V между DIM+ и DIM-.
- Частотный диапазон PWM: 100 Hz ~ 3 kHz.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного затемнения до 0% (в документе приведен отдельный способ подключения для 0% яркости).
Примечания
- Если не указано иначе, параметры измерены при 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 MHz с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0.1 μF и 47 μF параллельно.
- Допуск включает допуск установки, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- Для деталей режима постоянного тока и согласования с LED нагрузкой следует руководствоваться разделом о методах питания LED модулей.
- При низком входном напряжении может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; соответствие ЭМС конечного изделия должно быть подтверждено повторно. ЭМС тесты выполнены при монтаже на металлической пластине 360×360 mm толщиной 1 mm; для методики испытаний указан отдельный документ производителя.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Прямое подключение к светодиодам рекомендовано; не подходит для использования с дополнительными драйверами.
- Для выполнения требований ErP для светильников данный LED источник может применяться только «за» выключателем, без постоянного подключения к сети.
