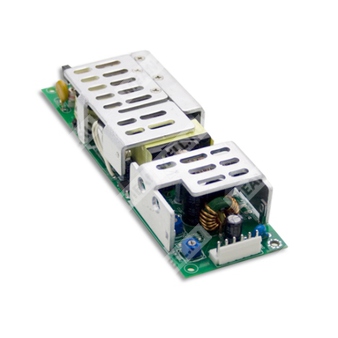

HLP-80H-24 - AC/DC импульсный источник питания для питания светодиодных модулей в режиме стабилизации тока в рабочей области.
Расшифровка партномера
- HLP — серия компактных источников питания для LED применений.
- 80H — номинальный класс мощности 80 Вт; исполнение серии с активной коррекцией коэффициента мощности и входом до 305 VAC.
- 24 — номинальное выходное напряжение 24 В DC (модель на 24 В).
Назначение и общие особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Охлаждение свободной конвекцией.
- Регулируемый уровень постоянного тока (выход в рабочей области CC).
- Диммирование 3-в-1: 1…10 VDC / PWM / сопротивлением.
- Класс 2 (Class 2 power unit).
- Пригоден для встроенных LED систем; для сухих/влажных помещений (без конденсации).
- Полная нагрузка burn-in 100% (как характеристика серии).
Электрические параметры выхода (модель HLP-80H-24)
| Номинальное выходное напряжение | 24 VDC |
| Номинальный ток | 3.4 A |
| Номинальная мощность | 81.6 W |
| Пульсации и шум (макс.) | 150 mVp-p |
| Допуск по выходному напряжению | ±1.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска/нарастания | 500 ms / 200 ms (при 230 VAC, нагрузка 95%) |
| Время удержания (тип.) | 16 ms (полная нагрузка, 230 VAC / 115 VAC) |
| Область стабилизации тока (Constant Current Region) | 14.4 ~ 24 V |
| Диапазон подстройки выходного напряжения | 22 ~ 27 V (внутренний потенциометр) |
| Диапазон подстройки тока | 2.72 ~ 3.4 A (внутренний потенциометр) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.96 (115 VAC), PF>0.96 (230 VAC), PF>0.94 (277 VAC) при полной нагрузке |
| Ток потребления AC (тип.) | 0.85 A (115 VAC) / 0.425 A (230 VAC) / 0.4 A (277 VAC) |
| Пусковой ток (тип.) | 70 A, холодный старт, twidth=525 μs (измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA при 277 VAC |
| Полное гармоническое искажение | THD<20% при загрузке выхода ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| КПД (тип.) | 90% (для 24 V модели) |
| Макс. число БП на автомате 16 A | 3 шт. (тип B) / 5 шт. (тип C) при 230 VAC |
Защиты
| Перегрузка по току | 95 ~ 108% (ограничение постоянным током, автовосстановление после снятия аварии) |
| Короткое замыкание | Hiccup-режим, автовосстановление после снятия аварии |
| Перенапряжение | 28 ~ 35 V; тип защиты: отключение выхода, восстановление после повторного включения питания |
| Перегрев | Отключение выхода, восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение | вход–выход: 3.75 kVAC; вход–FG: 2 kVAC; выход–FG: 0.5 kVAC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 MΩ / 500 VDC / 25°C / 70% RH |
ЭМС и нормативы безопасности
| Нормы безопасности |
UL8750; CSA C22.2 No.250.0-08 (кроме 48V, 54V);
BS EN/EN61347-1; BS EN/EN61347-2-13;
EAC TP TC 004 approved; Design refer to UL60950-1
|
| ЭМС, излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%, для 12V модели ≥65%);
BS EN/EN61000-3-3; EAC TP TC 020
|
| ЭМС, устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024;
уровень light industry (surge 4 kV), критерий B; EAC TP TC 020
|
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70°C (с учетом снижения мощности по кривой) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 min/1 cycle; 72 min по осям X, Y, Z |
| MTBF |
2786.8K hrs min. Telcordia SR-332; 316.2K hrs min. MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) | 167 × 53 × 29.5 mm |
| Масса | 0.27 kg |
| Частота преобразования (fosc) | 100 kHz |
Подключение (разъемы)
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG (защитное заземление) |
| 2,4,5 | Нет контакта |
Выход DC/диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ (VR1) |
| 2 | DIM- (VR2) |
| 3,4 | +V |
| 5,6 | -V |
Требование: заземление обязательно. Радиаторы HS1/HS2 не должны быть замкнуты.
Диммирование и регулировка выходного тока
- Регулировка уровня постоянного тока: подключением между DIM+ и DIM- сопротивления или 1…10 VDC, или PWM 10 V.
- Диапазон частоты PWM: 100 Hz ~ 3 kHz.
- Запрещено: соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного «0%» затемнения; для 0% требуется отдельная схема включения (по приведенной схеме с выключателем/реле).
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 MHz с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0.1 μF и 47 μF.
- Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- По режиму работы с LED модулями следует руководствоваться разделом «Методы управления LED модулем» (работа в области стабилизации тока).
- При низком входном напряжении может потребоваться снижение допустимой мощности; следует сверяться со статическими характеристиками.
- Время запуска измеряется при холодном старте; частое включение/выключение может увеличивать время запуска.
- Источник питания рассматривается как компонент для установки в конечное оборудование; итоговое оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Радиаторы HS1 и HS2 не должны быть замкнуты.
- Рекомендуется прямое подключение к светодиодам; не предназначено для применения с дополнительными драйверами.
- Для выполнения требований ErP по светильникам данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
