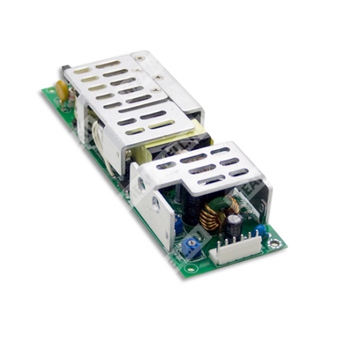

HLP-80H-30 - AC/DC импульсный источник питания для светодиодных нагрузок с активной коррекцией коэффициента мощности и регулировкой выходного тока.
Расшифровка партномера
- HLP — серия компактных источников питания/LED-драйверов для встраиваемых световых систем.
- 80H — номинальная мощность порядка 80 Вт; исполнение с расширенным входным диапазоном и активной PFC (по признакам серии).
- -30 — номинальное выходное напряжение 30 В (модель с выходом 30 VDC).
Назначение и функциональные особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулировка уровня постоянного тока (константного тока) через интерфейс диммирования: 1–10 VDC, PWM или резистор.
- «3-в-1» диммирование: 1–10 VDC / PWM / сопротивление.
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Класс 2 (Class 2) источник питания.
- Пригоден для сухих/влажных (damp) помещений.
Выходные параметры (HLP-80H-30)
| Номинальное выходное напряжение | 30 VDC |
| Номинальный ток | 2.7 A |
| Номинальная мощность | 81 W |
| Пульсации и шум (макс.) | 200 mVp-p |
| Допуск по выходному напряжению | ±1.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время запуска, нарастания | 115VAC: 1200 ms / 200 ms; 230VAC: 500 ms / 200 ms (при 95% нагрузки) |
| Время удержания (тип.) | 16 ms (при полной нагрузке, 230VAC / 115VAC) |
| Область константного тока | 18 ~ 30 V |
| Диапазон подстройки выходного напряжения | 27 ~ 33 V (внутренний потенциометр) |
| Диапазон подстройки выходного тока | 2.16 ~ 2.7 A (внутренний потенциометр) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты сети | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.96 при 115VAC; PF>0.96 при 230VAC; PF>0.94 при 277VAC (при полной нагрузке) |
| КПД (тип.) | 90% |
| Потребляемый ток AC (тип.) | 0.85 A / 115VAC; 0.425 A / 230VAC; 0.4 A / 277VAC |
| Пусковой ток (тип.) | Холодный старт 70 A (twidth=525 μs, измерено на 50% Ipeak) при 230VAC |
| Коэффициент гармонических искажений (THD) | < 20% при нагрузке ≥60% на 115VAC/230VAC и при нагрузке ≥75% на 277VAC |
| Ток утечки | <0.75 mA / 277VAC |
| Макс. количество БП на автомате 16A | 3 шт. (автомат тип B) / 5 шт. (автомат тип C) при 230VAC |
Защиты
| Перегрузка по току | 95 ~ 108% от номинала; режим: ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 35 ~ 43 V; защита: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после охлаждения и повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3.75 kVAC |
| Испытательное напряжение (вход-земля) | 2 kVAC |
| Испытательное напряжение (выход-земля) | 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25°C / 70% RH (вход-выход, вход-земля, выход-земля) |
ЭМС и нормативы
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08 (кроме 48V, 54V); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004 approved; проектирование с ориентацией на UL60950-1 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%, для 12V модели ≥65%); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульс перенапряжения 4 kV), критерий B; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70°C (согласно кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 2786.8K часов мин. (Telcordia SR-332/Bellcore); 316.2K часов мин. (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 167 × 53 × 29.5 мм |
| Частота преобразования (fosc) | 100 kHz |
| Входной разъём AC (CN1) | JST B6P-VH или эквивалент |
| Распиновка CN1 | 1: AC/L; 3: AC/N; 6: FG; 2,4,5: нет контакта |
| Ответная часть CN1 | Корпус: JST VHR (или экв.); контакты: JST SVH-21T-P1.1 (или экв.) |
| Выходной разъём DC (CN2) | JST B6P-VH или эквивалент |
| Распиновка CN2 | 1: DIM+ (VR1); 2: DIM- (VR2); 3,4: +V; 5,6: -V |
| Ответная часть CN2 | Корпус: JST VHR (или экв.); контакты: JST SVH-21T-P1.1 (или экв.) |
| Заземление | Требуется подключение FG |
| Ограничение по монтажу | HS1, HS2 не должны быть закорочены |
Диммирование и управление током
| Интерфейс диммирования | Между DIM+ и DIM-: резистор 0~100 kΩ или 1~10 VDC или PWM 10 V |
| PWM диммирование | Диапазон частоты: 100 Hz ~ 3 kHz |
| Предупреждение по подключению | Запрещено соединять DIM- с -V |
| Отключение «в ноль» | Встроенная функция диммирования не обеспечивает полное затемнение; для 0% требуется схема включения/отключения, показанная в руководстве |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20MHz с применением 12" витой пары, оконцованной параллельными конденсаторами 0.1 μF и 47 μF.
- Допуск: включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- По режиму питания светодиодов следует руководствоваться разделом о методиках управления LED-модулем (работа в области константного тока).
- При пониженном входном напряжении может потребоваться дерейтинг; следует проверять статические характеристики.
- Длительность времени запуска измеряется при холодном старте; частое включение/выключение может увеличивать время запуска.
- Источник питания рассматривается как компонент для установки в конечное изделие; соответствие ЭМС конечного изделия должно быть подтверждено повторно. Условия проведения ЭМС испытаний приведены в документе производителя.
- HS1 и HS2 не должны быть закорочены.
- Рекомендуется прямое подключение к светодиодам; использование с дополнительными драйверами не является подходящим.
- Для выполнения требований ErP для светильников данный источник питания допускается применять только «за выключателем», без постоянного подключения к сети.
