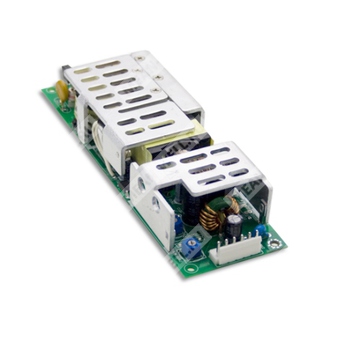

HLP-80H-36 - одноканальный AC/DC источник питания (LED-драйвер) 36 В/2,3 А для питания светодиодных модулей в режиме стабилизации тока/напряжения.
Расшифровка партномера
- HLP — серия источников питания для LED-применений (класс 2, с функцией диммирования).
- 80H — номинальная мощность 80 Вт, исполнение с активной коррекцией коэффициента мощности (PFC).
- -36 — номинальное выходное напряжение 36 В DC.
Назначение и функциональные особенности
- Универсальный вход переменного тока / полный диапазон до 305 В AC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулируемый уровень выходного постоянного тока (встроенная «3-в-1» функция диммирования: 1–10 В DC, PWM, сопротивление).
- Рекомендуемый режим применения — работа в области стабилизации тока (constant current region) для питания LED-модулей.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
Выходные параметры (HLP-80H-36)
| Номинальное выходное напряжение | 36 В DC |
| Номинальный ток | 2,3 А |
| Номинальная мощность | 82,8 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Диапазон стабилизации тока (область постоянного тока) | 21,6…36 В |
| Диапазон подстройки выходного напряжения | 33…40 В |
| Диапазон подстройки выходного тока | 1,84…2,3 А |
| Допуск выходного напряжения | ±1,0% |
| Линейная регулировка | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,96 при 115 В AC; PF>0,96 при 230 В AC; PF>0,94 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | THD<20% при нагрузке ≥60% (115/230 В AC) и ≥75% (277 В AC) |
| КПД (тип.) | 90% |
| Ток потребления AC (тип.) | 0,85 А при 115 В AC; 0,425 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (cold start), twidth=525 мкс (измерено при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Временные параметры
| Время установления/нарастания | 500 мс / 200 мс (115 В AC); 500 мс / 200 мс (230 В AC) при 95% нагрузки |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Защиты
| Перегрузка по току | 95…108% от номинала; режим: ограничение постоянным током; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup»; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 41…49 В; защита: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; проектирование с ориентацией на UL60950-1 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 класс C (≥60% нагрузки; для 12 В модели ≥65% нагрузки); BS EN/EN61000-3-3; EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульс 4 кВ), критерий B; EAC TP TC 020 |
Условия эксплуатации
| Рабочая температура | -40…+70°C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Надежность и механические данные
| Наработка на отказ (MTBF) | мин. 2786,8 тыс. ч (Telcordia SR-332); мин. 316,2 тыс. ч (MIL-HDBK-217F, 25°C) |
| Габариты (Д×Ш×В) | 167×53×29,5 мм |
Подключение и интерфейсы
Разъем входа AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | L (фаза) |
| 3 | N (нейтраль) |
| 6 | FG (защитное заземление) |
| 2, 4, 5 | не используется |
Разъем выхода DC/диммирования (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ (VR1) |
| 2 | DIM- (VR2) |
| 3, 4 | +V |
| 5, 6 | -V |
- Диммирование 3-в-1: подключение между DIM+ и DIM- сигнала 1–10 В DC, 10 В PWM или резистора 0…100 кОм.
- Частота PWM: 100 Гц…3 кГц.
- Ограничение: DIM- не подключать к -V.
Ограничения по групповому подключению (автоматы 16 А)
| Максимальное количество источников на 16 А | 3 шт. (автомат тип B) / 5 шт. (автомат тип C) при 230 В AC |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную регулировку и регулировку по нагрузке.
- См. раздел «Методы питания LED-модуля» (Driving methods of LED module) для работы в области постоянного тока.
- При низком входном напряжении может требоваться снижение мощности; см. статические характеристики.
- Время установления измеряется при холодном старте; частое включение/выключение может увеличивать время установления.
- Источник питания рассматривается как компонент для установки в конечное изделие; соответствие ЭМС конечного изделия должно быть подтверждено.
- Радиаторы HS1 и HS2 не должны быть замкнуты.
- Прямое подключение к светодиодам рекомендуется, но не подходит для использования дополнительных драйверов.
- Для выполнения требований ErP для светильников источник может использоваться только «за выключателем», без постоянного подключения к сети.
