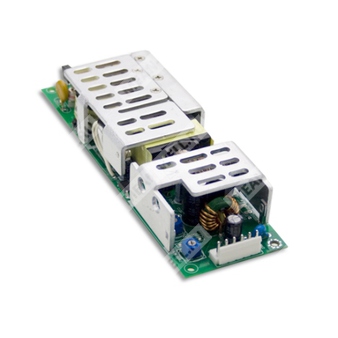

HLP-80H-42 - импульсный AC/DC источник питания (LED-драйвер) для питания светодиодных нагрузок в режиме стабилизации тока/напряжения с диммированием.
Расшифровка партномера
- HLP — серия источников питания для LED-применений.
- 80H — номинальный класс мощности 80 Вт, исполнение с активной коррекцией коэффициента мощности (PFC) и расширенным входным диапазоном.
- 42 — номинальное выходное напряжение 42 В DC (модель HLP-80H-42).
Назначение и ключевые особенности
- Универсальный вход переменного тока / полный диапазон до 305 В AC.
- Встроенная активная PFC.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока (встроенный потенциометр и управление через DIM-вход).
- Диммирование «3-в-1»: 1–10 В DC / PWM / резистор между DIM+ и DIM-.
- Класс 2, SELV (по маркировке).
- Рекомендованная работа в области постоянного тока (CC) для питания LED-модулей.
Выходные параметры (HLP-80H-42)
| Номинальное напряжение | 42 В DC |
| Номинальный ток | 1,95 A |
| Номинальная мощность | 81,9 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Область стабилизации тока (Constant current region) | 25,2 ~ 42 В |
| Диапазон регулировки выходного напряжения | 38 ~ 46 В |
| Диапазон регулировки выходного тока | 1,56 ~ 1,95 A |
| Точность установки (допуск напряжения) | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF>0,96 (115 В AC), PF>0,96 (230 В AC), PF>0,94 (277 В AC) при полной нагрузке |
| КПД (тип.) | 90% |
| Потребляемый ток AC (тип.) | 0,85 A / 115 В AC; 0,425 A / 230 В AC; 0,4 A / 277 В AC |
| Пусковой ток (тип.) | 70 A (twidth=525 мкс, измерено при 50% Ipeak) при 230 В AC, cold start |
| Ток утечки | <0,75 мА / 277 В AC |
| Полное гармоническое искажение тока (THD) | <20% при нагрузке выхода ≥60% (115/230 В AC) и ≥75% (277 В AC) |
Временные характеристики
| Время установления/нарастания | 500 мс, 200 мс (115 В AC); 200 мс, 200 мс (230 В AC) при 95% нагрузки |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Защиты
| Перегрузка по току |
95 ~ 108%
Тип: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
48 ~ 58 В
Тип: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС и нормативы
| Нормативы безопасности |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 В, 54 В); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004 approved;
проектирование: Design refer to UL60950-1
|
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (≥60% нагрузка, 12 В модель ≥65%); BS EN/EN61000-3-3; EAC TP TC 020
|
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (surge 4 кВ), критерий B; EAC TP TC 020
|
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70°C (см. кривую дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF | 2786,8 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 316,2 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) | 167 × 53 × 29,5 мм |
| Масса | 0,27 кг |
| fosc | 100 кГц |
Разъемы и назначение выводов
Вход AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2, 4, 5 | контактов нет |
Сопряжение CN1: корпус JST VHR (или эквивалент), клемма JST SVH-21T-P1.1 (или эквивалент).
Выход DC и диммирование (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ (VR1) |
| 2 | DIM- (VR2) |
| 3, 4 | +V |
| 5, 6 | -V |
Сопряжение CN2: корпус JST VHR (или эквивалент), клемма JST SVH-21T-P1.1 (или эквивалент).
Диммирование (3-в-1) и включение/выключение
- Уровень выходного постоянного тока регулируется подключением между DIM+ и DIM-: резистора 0…100 кОм, либо сигнала 1–10 В DC, либо PWM 10 В.
- Диапазон частот PWM: 100 Гц ~ 3 кГц.
- Примечание производителя: встроенная функция диммирования не обеспечивает полного затемнения (0%); для 0% требуется отдельная схема включения/выключения светильника.
- Запрещено: подключать DIM- к -V.
Прочее
| Макс. количество БП на автомате 16 A | 3 шт. (автомат типа B) / 5 шт. (автомат типа C) при 230 В AC |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Рекомендуется работа по методикам питания LED-модулей в области постоянного тока (CC); см. раздел Driving Methods of LED Module.
- При пониженном входном напряжении может потребоваться дерейтинг; см. статические характеристики.
- Время установления измеряется при холодном пуске; циклическое включение/выключение может увеличивать время установления.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; ЭМС-тесты выполнялись при монтаже на металлическую пластину 360×360 мм толщиной 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Радиаторы HS1, HS2 не допускается замыкать.
- Прямое подключение к светодиодам рекомендовано, но не подходит для применения дополнительных драйверов.
- Для выполнения требований актуального регламента ErP для светильников данный LED-источник питания должен использоваться только за выключателем без постоянного подключения к сети.
