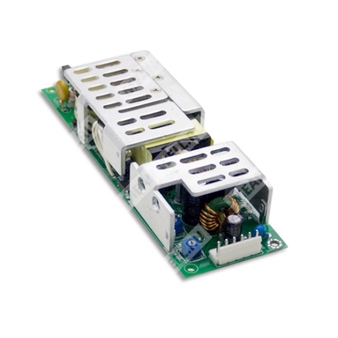

HLP-80H-48 - AC/DC источник питания для светодиодных нагрузок (LED драйвер) с регулируемым выходным током и диммированием.
Расшифровка партномера
- HLP — серия компактных источников питания/драйверов для светодиодных систем.
- 80H — номинальный класс мощности 80 Вт; исполнение с активной PFC и расширенным входным диапазоном до 305 VAC.
- -48 — модификация с номинальным выходным напряжением 48 В.
Назначение и ключевые особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока (в т.ч. диммирование «3 в 1»: 1–10 VDC, PWM, резистор).
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Класс 2 (Class 2) источник питания.
- Пригоден для сухих/влажных (damp) мест эксплуатации.
- THD < 20% при нагрузке: ≥60% (115/230 VAC) и ≥75% (277 VAC).
Выходные параметры (HLP-80H-48)
| Номинальное выходное напряжение | 48 VDC |
| Номинальный выходной ток | 1.7 A |
| Номинальная выходная мощность | 81.6 W |
| Пульсации и шум (макс.) | 200 mVp-p |
| Допуск выходного напряжения | ±1.0% (включает установочный допуск, стабилизацию по сети и по нагрузке) |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Диапазон регулировки выходного напряжения | 43 ~ 53 V (внутренним потенциометром) |
| Диапазон регулировки выходного тока | 1.36 ~ 1.7 A (внутренним потенциометром) |
| Область стабилизации тока (режим CC) | 28.8 ~ 48 V |
| КПД (тип.) | 90% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты сети | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.96 (115 VAC), PF>0.96 (230 VAC), PF>0.94 (277 VAC) при полной нагрузке |
| Входной ток (тип.) | 0.85 A (115 VAC) / 0.425 A (230 VAC) / 0.4 A (277 VAC) |
| Пусковой ток (тип.) | 70 A (cold start), twidth=525 μs, измерено при 50% Ipeak на 230 VAC |
| Ток утечки | <0.75 mA при 277 VAC |
Временные характеристики
| Время запуска / нарастания | 500 ms / 200 ms (230 VAC, 95% нагрузки); 1200 ms / 200 ms (115 VAC, 95% нагрузки) |
| Время удержания (тип.) | 16 ms при полной нагрузке (230 VAC / 115 VAC) |
Защиты и поведение при авариях
| Перегрузка по току | 95 ~ 108% от номинала; режим ограничения постоянным током, автовосстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим, автовосстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания; порог 48 ~ 58 V |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение (вход-выход) | 3.75 kVAC |
| Испытательное напряжение (вход-FG) | 2.0 kVAC |
| Испытательное напряжение (выход-FG) | 0.5 kVAC |
| Сопротивление изоляции | 100 MΩ (I/P-O/P, I/P-FG, O/P-FG) при 500 VDC, 25°C, 70% RH |
ЭМС и нормативы
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульс перенапряжения 4 kV), критерий B; EAC TP TC 020 |
| ЭМС излучение/помехи | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (≥60% нагрузки, для 12 V модели ≥65%); BS EN/EN61000-3-3; EAC TP TC 020 |
| Стандарты безопасности | UL8750; CSA C22.2 No.250.0-08 (кроме 48 V, 54 V); BS EN/EN61347-1; BS EN/EN61347-2-13; EAC TP TC 004; Design refer to UL60950-1 |
Условия эксплуатации и надежность
| Рабочая температура | -40 ~ +70°C (с учетом кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибростойкость | 10 ~ 500 Hz, 2G, 12 мин/цикл, по 72 мин вдоль осей X,Y,Z |
| MTBF | мин. 2786.8K часов (Telcordia SR-332); мин. 316.2K часов (MIL-HDBK-217F, 25°C) |
Механические данные
| Габаритные размеры (Д×Ш×В) | 167 × 53 × 29.5 mm |
| Частота преобразования | fosc: 100 kHz |
Разъемы и назначение выводов
Входной разъем AC (CN1): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 6 | FG |
| 2,4,5 | Нет контакта |
Сочленяемый корпус/клеммы (CN1): JST VHR (или эквивалент); терминал JST SVH-21T-P1.1 (или эквивалент).
Выходной разъем DC (CN2): JST B6P-VH или эквивалент.
| Контакт | Назначение |
| 1 | DIM+ (VR1) |
| 2 | DIM- (VR2) |
| 3,4 | +V |
| 5,6 | -V |
Сочленяемый корпус/клеммы (CN2): JST VHR (или эквивалент); терминал JST SVH-21T-P1.1 (или эквивалент).
Требования: необходимо заземление (FG). Радиаторы HS1, HS2 не должны быть закорочены.
Диммирование (3-в-1) и управление током
- Регулировка уровня выходного тока возможна подключением между DIM+ и DIM-:
- резистора 0…100 кΩ (типовые значения приведены в таблице ниже);
- напряжения 1…10 VDC;
- ШИМ-сигнала 10 V PWM, частота 100 Hz…3 kHz.
- Запрещено соединять DIM- с -V.
- Встроенная функция диммирования не обеспечивает полного погашения (0%); для 0% яркости требуется отдельная схема коммутации, показанная в руководстве.
Типовая таблица соответствия резистор/ток (одиночный драйвер):
| Сопротивление | Ток от номинала |
| 10 kΩ | 10% |
| 20 kΩ | 20% |
| 30 kΩ | 30% |
| 40 kΩ | 40% |
| 50 kΩ | 50% |
| 60 kΩ | 60% |
| 70 kΩ | 70% |
| 80 kΩ | 80% |
| 90 kΩ | 90% |
| 100 kΩ | 100% |
| Обрыв (OPEN) | 95% ~ 108% |
Типовая таблица соответствия 1–10 VDC/ток:
| Управляющее напряжение | Ток от номинала |
| 1 V | 10% |
| 2 V | 20% |
| 3 V | 30% |
| 4 V | 40% |
| 5 V | 50% |
| 6 V | 60% |
| 7 V | 70% |
| 8 V | 80% |
| 9 V | 90% |
| 10 V | 100% |
| Обрыв (OPEN) | 95% ~ 108% |
Типовая таблица соответствия PWM/ток:
| Скважность | Ток от номинала |
| 10% | 10% |
| 20% | 20% |
| 30% | 30% |
| 40% | 40% |
| 50% | 50% |
| 60% | 60% |
| 70% | 70% |
| 80% | 80% |
| 90% | 90% |
| 100% | 100% |
| Обрыв (OPEN) | 95% ~ 108% |
Ограничения по установке на автоматический выключатель
| Максимальное число БП на автомате 16 A (230 VAC) | 3 шт. (тип B) / 5 шт. (тип C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 MHz с использованием 12-дюймовой витой пары, нагруженной параллельными конденсаторами 0.1 μF и 47 μF.
- Допуск включает установочный допуск, стабилизацию по сети и по нагрузке.
- Рекомендуется использовать источник питания в области стабилизации тока (CC) для питания LED модулей.
- При низких входных напряжениях может требоваться снижение допустимой мощности; ориентироваться на статические характеристики.
- Время запуска измерено при холодном старте; частые включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; соответствие ЭМС конечного изделия должно быть подтверждено повторно. Указанные испытания ЭМС выполнялись при монтаже на металлическую пластину 360×360 mm толщиной 1 mm.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Прямое подключение к светодиодам рекомендуется, но использование дополнительных драйверов не является подходящим вариантом.
- Для выполнения требований ErP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
