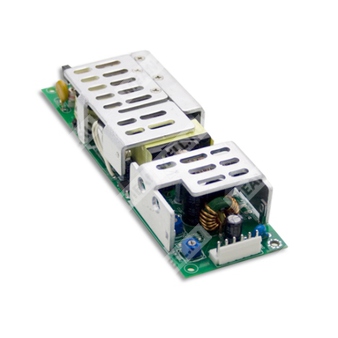

HLP-80H-54 - импульсный AC/DC источник питания (LED драйвер) для питания светодиодных нагрузок с регулируемым уровнем тока.
Расшифровка партномера
- HLP — серия источников питания для LED/осветительных систем.
- 80H — класс мощности 80 Вт, исполнение серии H (активная коррекция коэффициента мощности, расширенный диапазон входного напряжения).
- 54 — номинальное выходное напряжение 54 В.
Ключевые особенности
- Универсальный вход переменного тока / полный диапазон до 305 VAC.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Охлаждение свободной конвекцией.
- Регулировка уровня выходного постоянного тока.
- Класс 2 (Class 2) источник питания.
- Три в одном диммирование: 1–10 VDC / PWM / сопротивление.
- Защиты: короткое замыкание / перегрузка по току / перенапряжение / перегрев.
- Пригоден для сухих/влажных (damp) помещений.
Выходные параметры (модель HLP-80H-54)
| Номинальное выходное напряжение | 54 VDC |
| Номинальный ток | 1.5 A |
| Номинальная мощность | 81 W |
| Пульсации и шум (макс.) | 200 mVp-p |
| Область постоянного тока (режим CC) | 32.4 ~ 54 V |
| Диапазон подстройки выходного тока | 1.2 ~ 1.5 A (внутренний потенциометр) |
| Диапазон подстройки выходного напряжения | 49 ~ 58 V |
| Точность (суммарная) | ±1.0% |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Установка/нарастание (прим. 6) | 500 ms / 200 ms при 230 VAC (95% нагрузки) |
| Время удержания (тип.) | 16 ms при полной нагрузке (230 VAC / 115 VAC) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты | 47 ~ 63 Hz |
| Коэффициент мощности (тип.) | PF>0.96 (115 VAC), PF>0.96 (230 VAC), PF>0.94 (277 VAC) при полной нагрузке |
| КПД (тип.) | 90% |
| Ток потребления AC (тип.) | 0.85 A / 115 VAC; 0.425 A / 230 VAC; 0.4 A / 277 VAC |
| Пусковой ток (тип.) | 70 A (twidth=525 μs, измерено при 50% Ipeak) при 230 VAC |
| Ток утечки | <0.75 mA / 277 VAC |
| Ограничение гармоник тока (THD) | <20% при нагрузке ≥60% (115/230 VAC) и ≥75% (277 VAC) |
| Макс. кол-во БП на автомате 16 A | 3 шт. (тип B) / 5 шт. (тип C) при 230 VAC |
Диммирование и регулировка тока
| Тип диммирования | 1–10 VDC или 10 V PWM или сопротивление между DIM+ и DIM- |
| Частота PWM | 100 Hz ~ 3 kHz |
| Ограничение | Не подключать DIM- к -V |
| Примечание по 0% яркости | Встроенное диммирование не обеспечивает полного отключения света; для 0% требуется схема подключения, показанная на диаграмме |
Защиты
| Перегрузка по току | 95 ~ 108% (ограничение постоянным током, авт. восстановление после снятия перегрузки) |
| Короткое замыкание | Hiccup-режим, автоматическое восстановление после устранения КЗ |
| Перенапряжение | 59 ~ 68 V; отключение выходного напряжения, восстановление после перезапуска питания |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры/перезапуска |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P–O/P: 3.75 kVAC; I/P–FG: 2 kVAC; O/P–FG: 0.5 kVAC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 MΩ / 500 VDC / 25°C / 70% RH |
Стандарты безопасности и ЭМС
| Безопасность |
UL8750; CSA C22.2 No. 250.0-08 (кроме 48 V, 54 V); BS EN/EN61347-1; BS EN/EN61347-2-13;
EAC TP TC 004 approved; Design refer to UL60950-1
|
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (≥60% нагрузки; 12 V модель ≥65%); BS EN/EN61000-3-3; EAC TP TC 020
|
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024, уровень light industry (импульс перенапряжения 4 kV), критерий B; EAC TP TC 020
|
Условия эксплуатации и надёжность
| Рабочая температура | -40 ~ +70°C (согласно кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Hz, 2G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2786.8K ч (мин., Telcordia SR-332); 316.2K ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключения
| Габариты (Д×Ш×В) | 167 × 53 × 29.5 мм |
| Масса | 0.27 кг |
| Частота преобразования | 100 kHz |
| Охлаждение | Свободная конвекция |
Разъём входа AC (CN1)
| Тип разъёма | JST B6P-VH или эквивалент |
| Корпус ответной части | JST VHR или эквивалент |
| Контакты (терминалы) | JST SVH-21T-P1.1 или эквивалент |
| Назначение выводов | Pin 1: AC/L; Pin 3: AC/N; Pin 6: FG; Pin 2,4,5: нет контакта |
Разъём выхода DC/диммирования (CN2)
| Тип разъёма | JST B6P-VH или эквивалент |
| Корпус ответной части | JST VHR или эквивалент |
| Контакты (терминалы) | JST SVH-21T-P1.1 или эквивалент |
| Назначение выводов | Pin 1: DIM+ (VR1); Pin 2: DIM- (VR2); Pin 3,4: +V; Pin 5,6: -V |
Примечания
- Если не указано иначе, параметры измерены при 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 MHz с использованием 12" витой пары, завершённой параллельными конденсаторами 0.1 μF и 47 μF.
- Точность включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Следует руководствоваться разделом по методам питания LED модулей; рекомендуется работа в области постоянного тока (CC).
- При пониженном входном напряжении может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время установления измеряется при холодном старте; частые включения/выключения могут увеличивать время установления.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Теплоотводы HS1 и HS2 не допускается замыкать.
- Прямое подключение к LED рекомендуется, но не подходит для использования дополнительных драйверов.
- Для выполнения требований последних ErP норм для светильников данный LED источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
